产品名称：煤气电动刀型闸阀DN2400[ 2020-11-03 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、煤气电动刀型闸阀DN2400产品介绍

    上海湖泉阀门有限公司煤气电动刀型闸阀DN2400其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。构成中包括阀体、闸板、阀盖、阀杆和传动机构，其特点为，阀体为平面板状结构、与管道对夹连接，闸板采用单闸板，一侧与阀体阀座密封，背面与阀体另一侧之间楔形接触，密封面与介质流向相对。所要解决的问题是提供一种结构长度短、体积小、密封可靠、使用寿命长的煤气刀闸阀。所述楔形接触结构是在密封面背面均设楔形压紧块，阀体另一侧对应压紧块处设调节顶丝。本实用新型具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便等优点，适宜在含粉尘或焦油的煤气管线中使用。

    二、煤气电动刀型闸阀DN2400产品特点

    1、阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。
    2、刀形浆电动闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
    3、刀形浆闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
    4、适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
    5、工作温度：碳素钢：-29℃～325℃；不锈钢：-40℃～600℃；铬钼钒钢：≤550℃。
    6、工作压力：0．6～1．6MPa。
    7、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。

    三、煤气电动刀型闸阀DN2400产品表示方法

    产品型号：PZ943H/F/X/Y
    公称通径：NPS2"～32", DN50～1200mm
    压力范围：CL150, PN0.6～2.5MPa
    工作温度：≤200℃
    主体材质：碳钢、不锈钢
    设计标准：API 600、API6D、ASME B16.34、GB/T 12234
    结构长度：ASME B16.10、API6D、GB/T 12221
    连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
    压力试验：API 598、GB/T 13927、JB/T 9092
    压力-温度等级：ASME B16.34 、GB/T 12224
    电动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。

    四、煤气电动刀型闸阀DN2400适用范围

    采矿、钢铁工业——用于煤浆、滤碴浆等。
    净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
    造纸工业——用于任何浓度纸浆、料水混合物。
    制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
    食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
    电站除灰——用于灰渣浆。

    五、煤气电动刀型闸阀DN2400主要性能规范

    公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度 适用介质
    1.0
    1.6    		 1.5
    2.4    		 1.1
    1.8    		 ≤100℃
    ≤100℃    		 纸浆、污水、煤浆、灰、渣水混和物

    六、煤气电动刀型闸阀DN2400产品零部件材料

    Z973F、Z973H 型电动刀型闸阀（刀闸阀）零部件材料
    型号 材料
    阀体 闸板 密封面 阀杆 填料
    Z973F-6C 碳素钢 铬镍钛不锈钢 氟塑料 铬不锈钢 石棉
    Z973H-6C 镶或喷焊铁基合金
    Z973F-10C 氟塑料
    Z973H-10C 镶或喷焊铁基合金
    Z973F-16C 氟塑料
    Z973H-16C 镶或喷焊铁基合金

  • 七、煤气电动刀型闸阀DN2400产品主要外形尺寸

    公称压力 DN L D1 D2 H A B C D N-Φ 电装型号
    0.6MPa 50 48 90 110 600 215 125 318 197 4-M12 DZ10
    65 48 110 130 670 215 125 318 197 4-M12 DZ10
    80 51 125 150 680 215 125 318 197 4-M16 DZ10
    100 51 145 170 700 215 125 318 197 4-M16 DZ10
    125 57 175 200 720 215 125 318 197 8-M16 DZ10
    150 57 200 225 790 215 125 318 197 8-M16 DZ10
    200 70 255 280 850 215 125 363 197 8-M16 DZ15
    250 70 310 335 1100 215 125 363 197 12-M16 DZ20
    300 76 362 395 1180 215 125 363 197 12-M20 DZ20
    350 76 412 445 1280 215 125 363 197 12-M20 DZ30
    400 89 462 495 1460 215 125 363 197 16-M20 DZ45
    450 89 518 550 1600 240 235 437 277 16-M20 DZ45
    500 114 568 600 1800 240 235 437 277 16-M20 DZ60
    600 114 670 705 2100 240 235 437 277 20-M22 DZ60
    700 127 775 810 2300 274 260 526 283 24-M22 DZ90
    800 127 880 920 2500 274 260 526 283 24-M27 DZ120
    900 154 980 1020 2700 319 295 554 309 24-M27 DZ180
    1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250
    1200 190 1295 1340 2300 319 295 554 309 32-M27 DZ250
    1.0MPa 50 48 100 125 600 215 125 318 197 4-M16 DZ10
    65 48 120 145 670 215 125 318 197 4-M16 DZ10
    80 51 135 160 680 215 125 318 197 4-M16 DZ10
    100 51 155 180 700 215 125 318 197 8-M16 DZ10
    125 57 185 210 720 215 125 318 197 8-M16 DZ10
    150 57 210 2400 790 215 125 363 197 8-M20 DZ15
    200 70 265 295 850 215 125 363 197 8-M20 DZ20
    250 70 320 350 1140 215 125 363 197 12-M20 DZ20
    300 76 368 400 1180 215 125 363 197 12-M20 DZ30
    350 76 428 460 1280 215 125 363 197 16-M20 DZ30
    400 89 482 515 1460 240 235 437 277 16-M22 DZ45
    450 89 532 565 1600 240 235 437 277 20-M22 DZ45
    500 114 585 620 1800 240 235 437 277 20-M22 DZ60
    600 114 685 725 2100 240 235 437 277 20-M27 DZ60
    700 127 800 840 2300 274 260 526 238 24-M27 DZ120
    800 127 898 950 2500 319 295 554 309 24-M30 DZ180
    900 154 1005 1050 2700 319 295 554 309 28-M30 DZ180
    1000 165 1115 1160 2900 319 295 554 309 28-M30 DZ250
    1200 190 1325 1380 3400 319 295 554 309 32-M36 DZ258

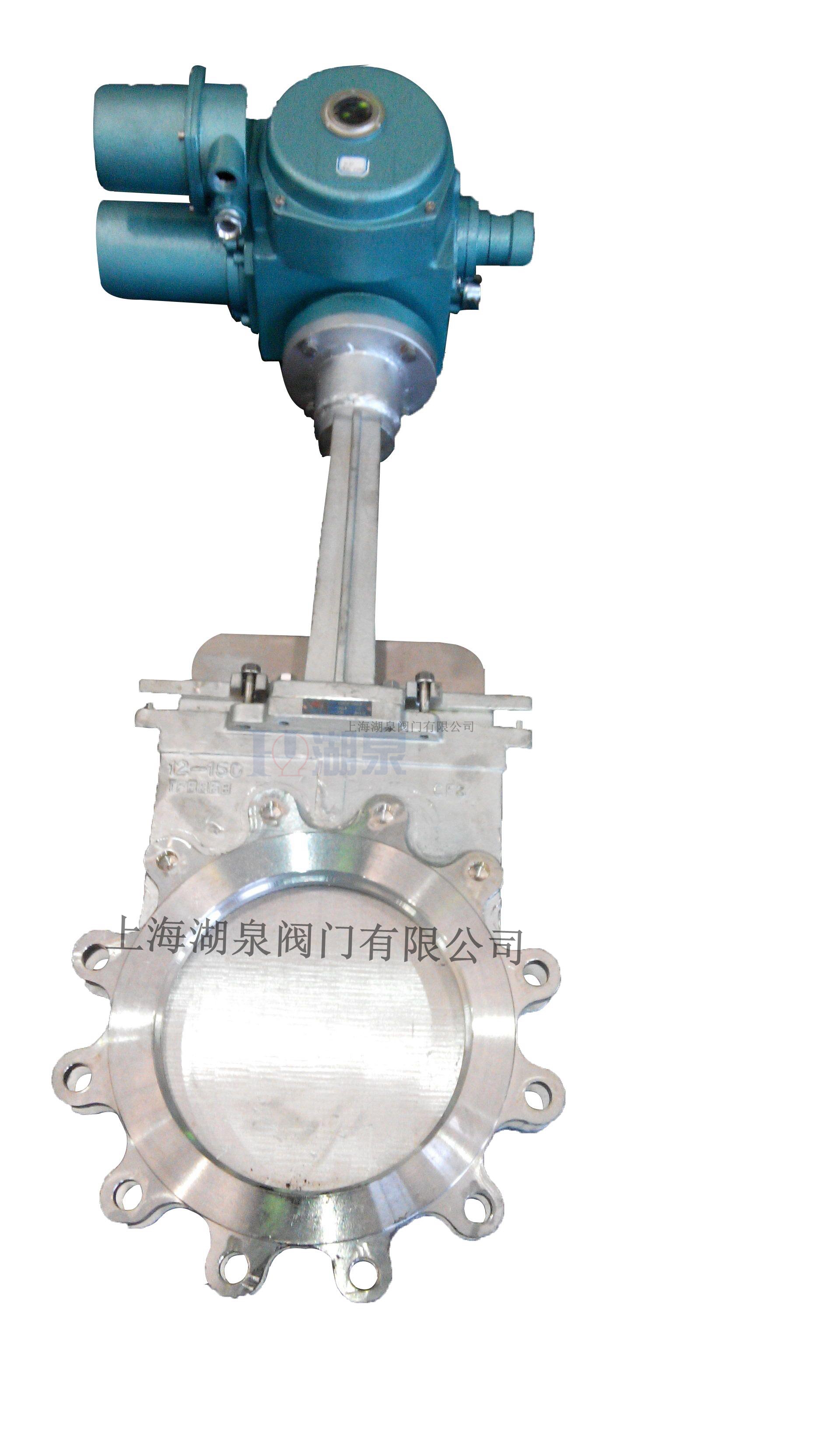

  • 八、煤气电动刀型闸阀DN2400产品主要图

    煤气电动刀型闸阀DN2400
