电动蝶阀阀门首页 > 产品展示 > 蝶阀 > 电动蝶阀 >

产品名称：电动蝶阀法兰硬密封[ 2020-04-29 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动蝶阀法兰硬密封产品详情

    我公司生产的电动蝶阀法兰硬密封结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，具有操作方便、性能可靠、系长寿命、节能型，还具有抗老化、搞辐照、经久耐用、寿命长、耐高温高压应用范围广等特点。蝶阀被广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业。

    二、电动蝶阀法兰硬密封产品特点

    1、具有补偿性、零泄漏、体积小、重量轻、操作轻巧、便于安装。 　　
    2、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。 　
    3、可适用于各种介质，并可进行衬里防腐。
    4、灵活方便，省力节能。
    5、其密封性能可靠，达到无泄漏。
    6、耐高压、耐腐蚀、耐磨损、使用寿命长。

    三、电动蝶阀法兰硬密封执行标准

    设计规范：GB/T 12238
    结构长度：GB/T 12221
    连接法兰：JB/T 79,HG20592,GB9113,ANSI
    试验与检验：JB/T 9092,GB/T13927
    压力-温度：GB/T 9131
    产品标识：GB/T 12220

    四、电动蝶阀法兰硬密封主要零部件材料

    零件名称 材料
    阀体 WCB、合金钢、不锈钢、QT4500
    蝶板 WCB、合金钢、不锈钢、QT4500
    阀轴 2Cr13不锈钢、合金钢
    密封圈 不锈钢圈
    填料 柔性石墨

    五、电动蝶阀法兰硬密封产品选型注意事项

    1、提供使用参数（公称通径、.公称压力、温度、阀体、阀芯材料）。
    2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司经营部订购。
    3、如果使用在非常重要的场合，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

  • 六、电动蝶阀法兰硬密封主要外形尺寸

    公称压力                                                                                      PN0.6
    DN(mm) L D D1 D2 B F Z-d M H H1 H2
    50 108 140 110 90 16 3 4-14 M12 50 200 75
    80 114 190 150 128 18 3 4-18 M16 50 226 98
    100 127 210 170 148 18 3 4-18 M16 50 250 130
    125 140 240 200 178 18 3 8-18 M16 50 295 165
    150 140 265 225 202 20 3 8-18 M16 55 315 175
    200 152 320 280 258 22 3 8-18 M16 60 380 220
    250 165 375 335 312 24 3 12-18 M16 65 405 250
    300 178 440 395 365 24 4 12-22 M20 65 480 300
    350 190 490 445 415 24 4 12-22 M20 70 545 330
    400 216 540 495 465 24 4 16-22 M20 70 550 360
    450 222 595 550 520 24 4 16-22 M20 95 620 380
    500 229 645 600 570 26 4 20-22 M20 100 680 410
    600 267 755 705 670 30 5 20-26 M24 105 750 460
    700 292 860 810 775 26 5 24-26 M24 105 820 530
    800 318 975 920 880 26 5 24-30 M27 110 910 610
    900 330 1075 1020 980 26 5 24-30 M27 120 930 640
    1000 410 1175 1120 1080 26 5 28-30 M27 120 980 720
    1200 470 1405 1340 1295 28 5 32-33 M30 140 1220 820
    1400 530 1630 1560 1510 32 5 36-36 M33 160 1310 930
    1600 600 1830 1760 1710 34 5 40-36 M33 180 1460 980
    1800 670 2045 1970 1920 36 5 44-39 M36 180 1560 1090
    2000 760 2265 2180 2125 38 5 48-42 M39 190 1670 1190

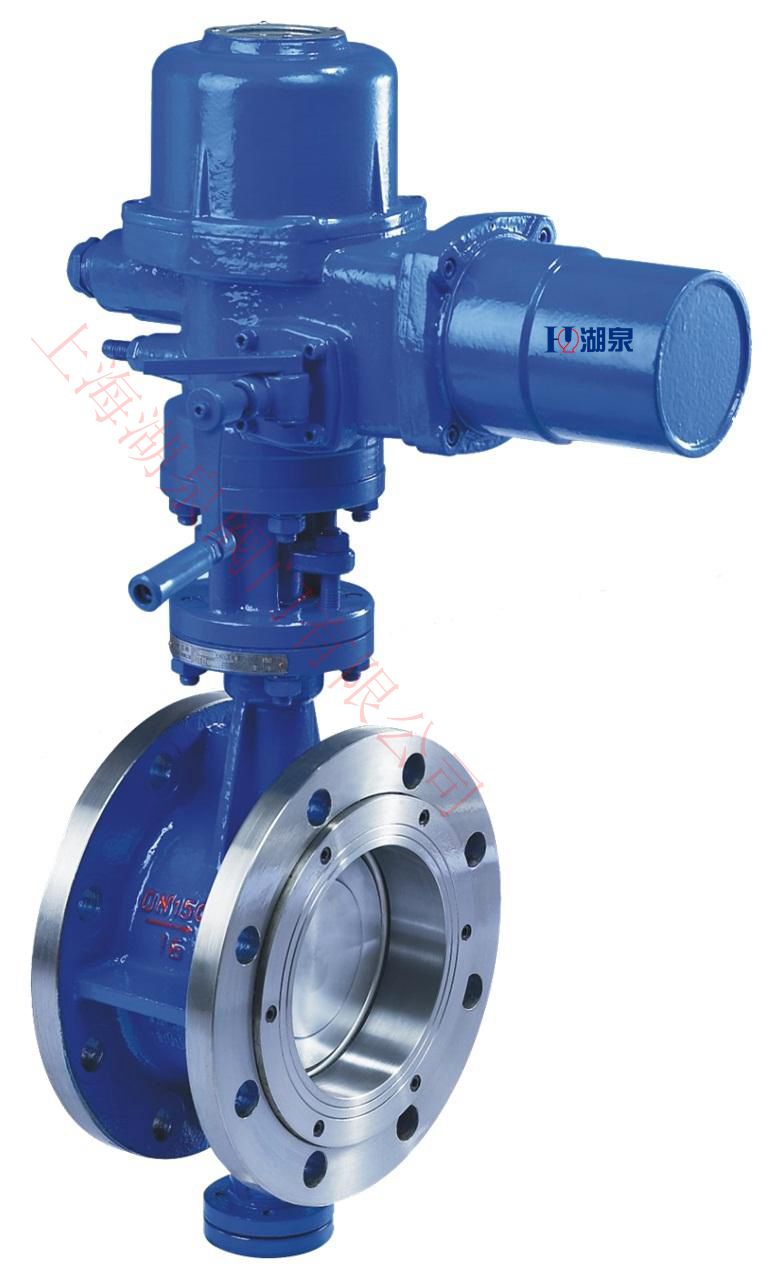

  • 七、电动蝶阀法兰硬密封产品图


    电动蝶阀法兰硬密封
