产品名称：电动球阀q941f-16c dn200（开关智型能调节型）[ 2023-08-29 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动球阀q941f-16c dn200（开关智型能调节型）介绍

    上海湖泉集团有限公司定制电动球阀Q941F-16C是一种转角为90°的旋转类球阀,采用角行程电动执行器(DSR、PSQ、HQ、DZW)及球阀阀体组成。,公称压力PN16~PN63、公称尺寸DN15~DN300、适用温度为-29~450℃,阀体材料有碳素钢、不锈钢和合金钢。 Q941F、Q941Y 型PN16~PN63 电动球阀适用于两位切断、调节的场合，Q941F电动开关型球阀品牌供应商,为您提供电动球阀标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。电动开关球阀符合相关制造标准、欢迎来电咨询、采购!

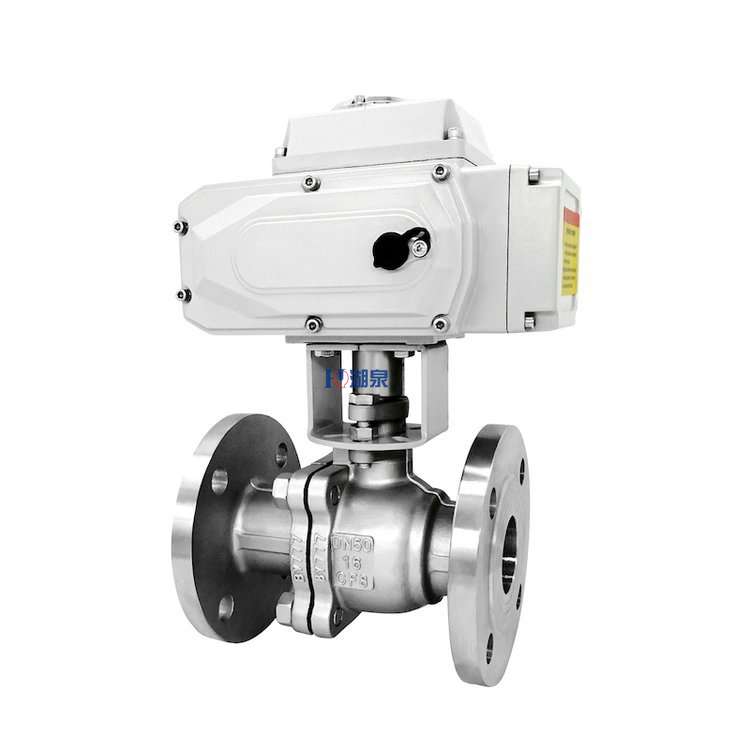

    电动球阀

    二、电动球阀q941f-16c dn200（开关智型能调节型）技术参数

    喜乐彩票 公称通径DN(mm)

    喜乐彩票 DN15～DN400

    公称压力

    喜乐彩票 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K

    适用介质

    喜乐彩票 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等

    介质温度

    喜乐彩票 -40～+180℃ -40～+350℃

    泄漏量

    0符合ANSIB16.104 5级标准

    球体转角

    90°

    阀体材制质

    A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M

    喜乐彩票 阀座材料

    聚四氟乙烯(常温)、特制PPL(高温)



  • 喜乐彩票 产品外形及结构尺寸

    Q941F、Q941Y 型（PN16）型法兰连接浮动硬密封电动球阀外形及结构尺寸（mm）
    DN L D H H1 L0 重量 / kg
    15 130 95 340 39 120 25
    20 130 105 353 43 120 26
    25 140 115 353 48 120 27
    32 165 135 378 58 120 28
    40 165 145 378 62.5 120 30
    50 200 160 405 76 418 37
    65 220 180 435 86 418 42
    80 250 195 450 100 418 51
    100 280 215 570 131 418 90
    125 320 245 592 148 418 125
    150 360 280 623 173 585 178
    200 457 335 689 219 585 243
    250 533 405 765 260 585 380
    300 610 460 885 305 585 535
