产品名称：电动球阀Q947Y-16c DN300(普通开关型)[ 2023-08-29 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动球阀Q947Y-16c  DN300(普通开关型)介绍

    喜乐彩票 Q947Y电动球阀适用于各种轻重工业及楼宇管道。【电动固定式法兰球阀】***应用于:化工、石化、石油、造纸、采矿、...采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。并增加了预紧力弹簧，使得球阀具有自动泄压功能。 　

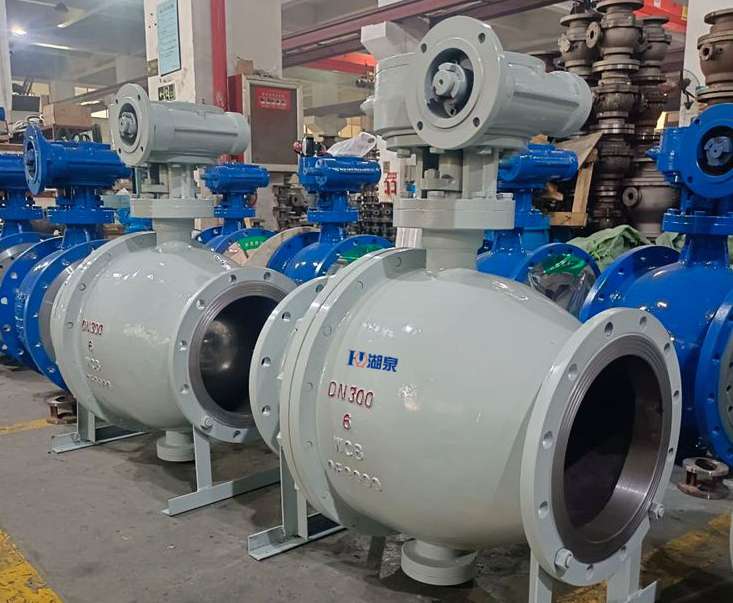

    电动球阀
     　　

    二、电动球阀Q947Y-16c  DN300(普通开关型)零部件材料

    零件名称
    材料
    材料代号
    Ｃ
    Ｌ
    Ｐ
    Ｒ
    阀体　阀盖
    WCB
    ZGOOCr17Ni14Mo2(CF3M)
    ZG1Cr18Ni9Ti(CF8)
    ZG1Cr18Ni12Mo2Ti(CF8M)
    球体
    2Cr13
    ZGOOCr17Ni14Mo2(CF3M)
    ZG1Cr18Ni9Ti(CF8)
    ZG1Cr18Ni12Mo2Ti(CF8M)
    阀杆
    2Cr13
    316L
    1Cr18Ni9Ti(304)
    1Cr18Ni12Mo2Ti(316)
    阀座密封面
    PTFE、碳素纤维＋PTFE、对位聚苯
    螺柱　螺母
    35 35CrMoA(B7) 45(2H)
    2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
    填料
    Ｖ型PTFE、柔性石墨

    三、电动球阀Q947Y-16c  DN300(普通开关型)技术参数

    CX系列执行机构技术参数 阀体参数
    电源 AC200/220V，50/60Hz 公称通径 DN10～300mm
    输出力矩 50N·M～2000N·M 公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
    动作范围 0～90° 0～360° 泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
    动作时间 15秒/30秒/60秒 执行机构 可另配PSQ、HQ、UNIC、361RS等系列
    电子式电动执行机构
    保护装置 过热保护 流量特性 快开特性
    环境温度 -30°～60° 可调范围 DN50-80 DN100-800
    250:1 350:1
    手动操作 同附带手柄操作 基本误差 ±1%
    限位 电气、机械二重限位 死区 ≤1%
    防护等级 相当于IP-65 回差 ≤1%
    位置测量 可选装开关或电位计 适用温度 密封面
    驱动电机 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃
    硬密封≤450℃

    试验压力（Mpa)
    公称压力（Mpa)
    压力级（Class)
    JIS(MPa)
    1.6
    2.5
    4.0
    6.4
    10.0
    150
    300
    400
    600
    900
    10K
    20K

    强度试验
    2.4
    3.8
    6.0
    9.6
    15.0
    3.1
    7.8
    10.2
    15.3
    23.1
    2.4
    3.8
    密封试验
    1.8
    2.8
    4.4
    7.0
    11.0
    2.2
    5.6
    7.5
    11.2
    16.8
    1.5
    2.8
    气密试验
    0.5-0.7
    工作温度
    PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
    适用介质
    C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）

  • PN1.6MPa下的电动固定球阀外形尺寸：
    DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
    d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 498 591 686
    L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914 1067 1245
    H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
    电动 H2 - - - - - - - - 554 600 652 760 770 830 - 940 940 1150
    L1 - - - - - - - - 235 235 235 259 400 400 - 410 410 410

    PN2.5MPa下的电动固定球阀外形尺寸：
    DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
    d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 498 591 686
    L 165 180 190 216 241 283 305 381 403 502 648 648 762 838 914 991 1143 1346
    H 50 55 80 102 114 127 152 184 219 273 395 395 430 470 550 580 700 800
    电动 H2 - - - - - - - - 235 235 400 400 410 410 - 420 690 690
    L1 - - - - - - - - 74 350 420 420 420 400 - 400 410 650

  • 电动球阀
