电动开关阀门Q941Y-16P产品技术参数

[ 2021-11-12 ]

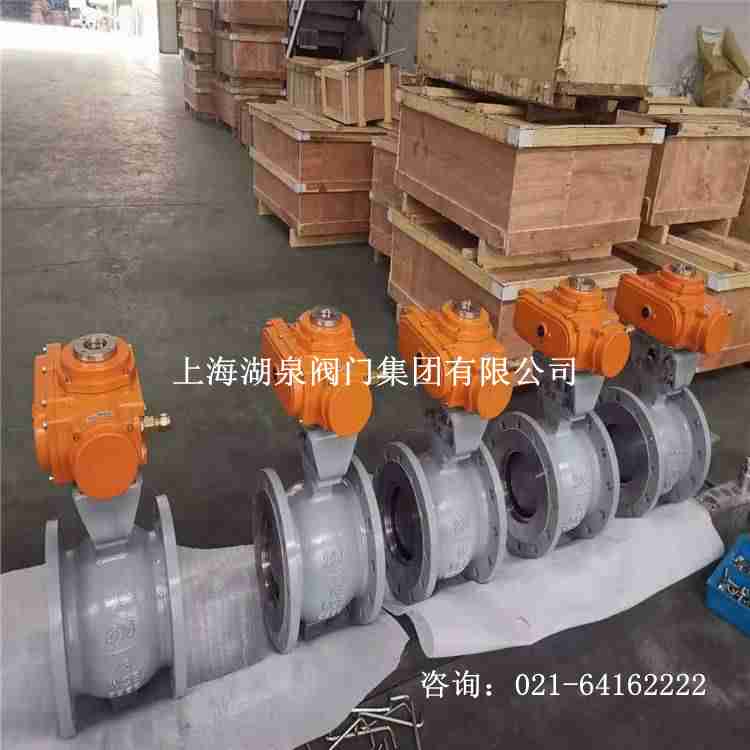

喜乐彩票生产电动开关阀门Q941Y-16P，咨询 021-64162222 ：电动驱动、法兰连接形式、浮动球直通式，阀座密封面材料有氟塑料 (Q941F)、硬质合金 (Q941Y)，公称压力 PN16~PN63、公称尺寸 DN15~DN300、适用温度为 -29~450℃，阀体材料有碳素钢、不锈钢和合金钢。湖泉阀门厂家Q941F、Q941Y 型 PN16~PN63 电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由电动执行器（也可根据用户要求配置其他型号电子式电动执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转。

电动开关阀门Q941Y-16P产品技术参数

PN16～PN64性能参数
型号	PN	工作压力 MPa	适用温度 ℃	适用介质
Q941Y-16C	16	1.6	≤ 425	水、气、油含颗粒介质
Q941Y-25C	25	2.5
Q941Y-40C	40	4
Q941F-16P	16	1.6	≤ 180	硝酸类
Q941F-25P	25	2.5
Q941F-40P	40	4
Q941Y-16P	16	1.6	≤ 450	水、气、油含颗粒介质
Q941Y-25P	25	2.5
Q941Y-40P	40	4
Q941Y-16R	16	1.6	≤ 450	水、气、油含颗粒介质
Q941Y-25R	25	2.5
Q941Y-40R	40	4

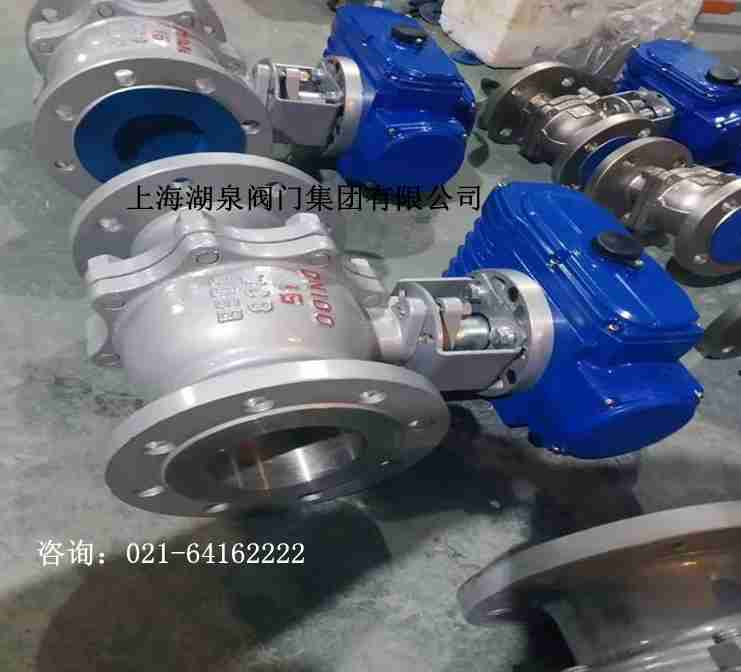

Q941H/Y电动开关阀门Q941Y-16P产品技术参数电动高温球阀采用金属硬密封结构，温度可承受550ºC，球阀与执行机构的连接采用直连方式，电动执行器内置伺服系统，无须另配伺服放大器，输入 4~20mA 信号及 220V AC 电源即可控制运转。可根据用户要求配置不同型号电子式电动执行机构。

电动开关阀门Q941Y-16P产品主要零部件材料

PN16～PN64零部件材料
型号	材料
	阀体	阀杆	密封面	填料
Q941F-16C	WCB	2Cr13	PTFE、增强 PTFE	PTFE
Q941F-25C		304
Q941F-40C		316
Q941Y-16C		1Cr18Ni9Ti	金属堆焊钴基	柔性石墨
Q941Y-25C		1Cr18Ni12Mo2Ti
Q941Y-40C
Q941F-16P	CF8	304	PTFE、增强 PTFE	PTFE
Q941F-25P
Q941F-40P
Q941Y-16P			金属堆焊钴基	柔性石墨
Q941Y-25P
Q941Y-40P
Q941F-16R	CF8M	316	PTFE、增强 PTFE	PTFE
Q941F-25R
Q941F-40R
Q941Y-16R			金属堆焊钴基	柔性石墨
Q941Y-25R
Q941Y-40R
Q941F-16I	合金钢	不锈钢	—	—
Q941F-25I
Q941F-40I
Q941F-64I

型号	公称压力 (MPa)	强度试验压力 (MPa)	密封试验压 (MPa)	适用温度 (℃)	适用介质
QJ941M/F-16C	1.6	2.4	1.8	-28～+300(M/F)	导热油、水、蒸汽、气体、油品等非腐蚀性介质
QJ941M/F-25C	2.5	3.8	2.8	-28～+300(PPN)	导热油、水、蒸汽、气体、油品等非腐蚀性介质

公称通径D（mm）		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Cv		32	43	78	90	160	250	360	610	1120	1850	2950	3700
公称压力PN（MPa）		1.6、2.5、4.0、6.4
流量特性		近似等百分比（参见典型曲线图）、直线性、快开特性
阀板转角（度）		0°～90°
允许泄漏量等级		软密封：零泄露硬密封：≤10--5额定流量系数
执行器型号		HL、3810R、PSQ HQ或QB型
作用形式		开关型、智能调节型、（隔爆型）
电源电压		AC220V 50Hz或AC380V 50Hz
调节型	输入信号	0～10mA、4～10mA 、1-5VDC
	输入信号	0～10mA、4～10mA 、1-5VDC
	基本误差	≤±1.5%
	回差	≤1.5%
	死区	≤0.3%
	可调节比	250:1							300:1
开关型	电源电压	AC220V/AC380V/AC110V
	反馈信号	有源触点信号、无源触点信号（可选）
