产品名称：矿用一体式防爆电动蝶阀[ 2021-10-11 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

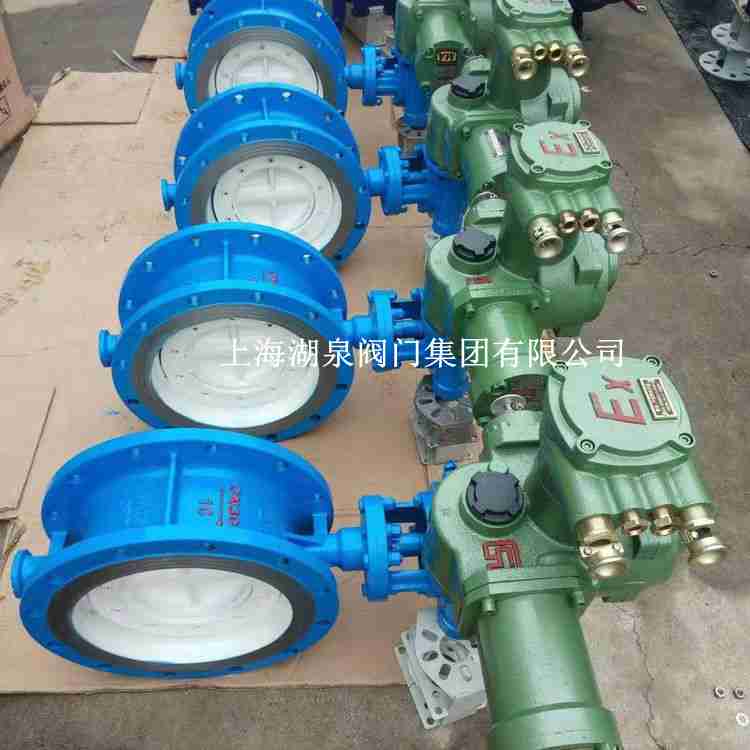

一、矿用一体式防爆电动蝶阀产品介绍
上海湖泉矿用防爆智能型电动蝶阀精密的弹性密封圈与经过抛光的蝶板三维偏心接触，解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能好的目的。因此电动法兰蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的好装置。　
　

二、矿用一体式防爆电动蝶阀产品特点
适用环境：含有瓦斯、煤尘等爆炸性混合物，但无破坏性绝缘性气体环境，相对湿度：≤95％（+25℃时）。
额定工作电压：AC660V或AC380V
额定电源频率：50Hz
额定控制电流：≤10A
信号输入阻抗：≤150Ω 信号输出阻抗：≤700Ω 信号电流36mA（输出）
环境温度：-20~+40℃
防爆标志：ExdI Mb
防护等级：IP68
外壳精小流畅、体积小、重量轻、接线简单等美观大方、方便移动和维护。
性能优越稳定齐全，有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。
动力损耗率低，可大量节约成本。
技术先进，电子部分采用进口原件性能稳定，机械部分加工精细精密耐磨，带有多重保护装置以免操作不当或过载造成损坏，手电动装置可随时手动控制，紧凑的结构优化设计消除了工作噪音大的不足。
矿用一体式防爆电动蝶阀装置有信号4～20mA·DC输入输出，比例调节控制和定位，无需人工控制，可位置自锁、连线简单、性能稳定可靠、控制精度高、反应速度快等。
安装在阀门上很方便，可不用机械加工则可直接安装在手动阀门上。
电压有AC220V、DC220V、DC24、AC110V等多种电源可提供。

三、矿用一体式防爆电动蝶阀产品设计标准
设计标准 GB/T2238-1989
法兰连接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000；JB/T9092-1999

四、矿用一体式防爆电动蝶阀产品技术参数
输入信号 4～20mADCc 1-5VDC 220VAC开关接点信号
阀位输出信号 4～20mADC，负载电阻：≤500Ω
分辨率高于1/200
死区 0.4～1.2%可调
信号隔离输入信号、输出信号、电源三隔离
故障状态可设定为0-100%全行程任意位置
工作温度 -10～55℃
相对湿度 ≤90%（不凝结）
位置转换精度 ±0.5%
绝缘电阻 ≥100MΩ(500VDC.)
绝缘强度 2000VAC，1分钟（输入对输出对电源对地）
采用良好的电制动线路，因而定位精度高，执行机构灵敏，启动停止快,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次。

设备安装地点：具有混合气体或煤尘危险的电动阀门站。
适用介质：含有瓦斯、煤尘、水、油等混合物。
环境温度：-20～+60℃。
矿用一体式电动防爆蝶阀主要部件材料：阀体、蝶板：铸钢；阀杆：不锈钢(2Cr13)。
适用环境：含有瓦斯、煤尘等性混合物，但无破坏性绝缘性气体环境，相对湿度：≤95％
额定工作电压：380V 660V
控制电压：交流：6V、9V、12V、24V、36V
直流：6V、9V、12V、24V、36V
额定电源频率：50Hz
额定控制电流：≤15A
电机：生产电动装置厂家有煤安防爆电机。
信号输入阻抗：≤150Ω 信号输出阻抗：≤700Ω 信号电流≤36mA（输出）
阀门完全开启完全关闭时间：≤1 分钟
防爆标志：Ex dI Mb
防护等级：不低于 IP55
电动装置配套矿用隔爆型，在阀门电控箱故障的情况下，能够实现手动开启关闭阀门。
