产品名称：Z41F46-16C法兰衬氟闸阀[ 2013-10-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 产品说明：

    Z41F46-16C法兰衬氟闸阀喜乐彩票适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

    产品零件材料：

    Z41F46-16C法兰衬氟闸阀主要零件材料
    名称 阀体、阀盖 阀瓣 阀杆 填料 手轮
    材料 铸铁、铸钢、不锈钢、

    衬F46、F3    		 优碳钢、不锈钢、衬F46、F3 不锈钢 F4 HT200

    产品执行标准：

    Z41F46-16C法兰衬氟闸阀主要执行标准
    设计标准 结构长度 法兰标准 检验试验 驱动方式
    GB12234 GB12221 JB/T79-94、GB9113.1-26 GB/T13927 手动、电动、气动

    产品订货须知：

    喜乐彩票 一、①法兰衬氟闸阀产品名称与型号②法兰衬氟闸阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定上海湖泉的法兰衬氟闸阀型号，请按法兰衬氟闸阀型号直接向我司销售部订购。

    喜乐彩票 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

    感谢您访问我们的网站【http://liruids.com/喜乐彩票】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

  • 产品外形和连接尺寸：

    Z41F46-16C法兰衬氟闸阀主要外形和连接尺寸
    公称通径 标准值 参考值
    DN（mm) NPS(inch) L* D D1 D2 f b Z-φd D0 H H1 WT(kg)
    PN1.0MPa
    15 1/2 130 95 65 45 2 14 4-φ14 120 110 125 6
    20 3/4 150 105 75 55 2 16 4-φ14 140 120 140 7
    25 1 160 115 85 65 2 16 4-φ14 140 132 155 8
    32 11/4 180 135 100 78 2 18 4-φ18 160 156 185 11
    40 11/2 240 145 110 85 3 18 4-φ18 200 167 210 20
    50 2 250 160 125 100 3 20 4-φ18 200 358 410 28
    65 21/2 270 180 145 120 3 20 4-18 250 375 440 32
    80 3 280 195 160 135 3 22 4-φ18 250 435 515 45
    100 4 300 215 180 155 3 22 8-φ18 280 500 600 60
    125 5 325 245 210 185 3 24 8-φ18 280 615 740 110
    150 6 350 280 240 210 3 24 8-φ23 400 675 825 120
    200 8 400 335 295 265 3 26 8-φ23 400 820 1020 150
    250 10 450 390 350 320 3 28 12-φ23 450 970 1220 240
    300 12 500 440 400 368 4 28 12-φ23 500 1145 1445 340
    350 14 550 500 460 428 4 30 16-φ23 600 1280 1630 550
    400 16 600 565 515 482 4 32 16-φ25 600 1450 1850 680
    450 18 650 615 565 532 4 32 20-φ25 650 1538 1988 795
    500 20 700 670 620 585 4 34 20-φ25 650 1730 2230 880
    PN1.6MPa
    15 1/2 130 95 65 45 2 14 4-φ14 120 110 130 7
    20 3/4 150 105 75 55 2 16 4-φ14 140 120 140 8
    25 1 160 115 85 65 2 16 4-φ14 140 135 160 9
    32 11/4 180 135 100 78 2 18 4-φ18 160 160 190 13
    40 11/2 240 145 110 85 3 18 4-φ18 200 170 220 25
    50 2 250 160 125 100 3 20 4-φ18 200 360 410 32
    65 21/2 270 180 145 120 3 20 4-φ18 250 380 440 38
    80 3 280 195 160 135 3 22 8-φ18 250 440 520 50
    100 4 300 215 180 155 3 24 8-φ18 280 500 600 68
    125 5 325 245 210 185 3 26 8-φ28 280 615 740 125
    150 6 350 280 240 210 3 28 8-φ23 400 680 830 170
    200 8 400 335 295 265 3 30 12-φ23 400 820 1020 210
    250 10 450 405 355 320 3 32 12-φ25 450 980 1230 260
    300 12 500 460 410 375 4 34 12-φ25 500 1150 1450 480
    350 14 550 520 470 435 4 38 16-φ25 600 1285 1635 620
    400 16 600 580 525 485 4 40 16-φ30 600 1455 1855 805
    450 18 650 640 585 545 4 44 20-φ30 650 1545 1990 880
    500 20 700 705 650 608 4 46 20-φ34 650 1735 2235 920

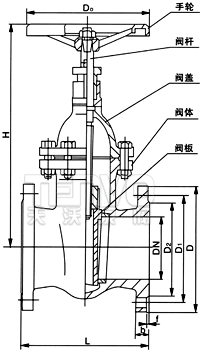

  • Z41F46-16C法兰衬氟闸阀图片Z41F46-16C法兰衬氟闸阀结构图片
