产品名称：PZ943W/H/F电动法兰式刀型闸阀(刀闸阀)[ 2013-10-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 产品说明：

    刀型闸阀喜乐彩票顾名思义就是平板阀板底部具有刀型斜切口，具有切断介质的功能，使得阀门关闭不受介质阻塞。此阀门一般用于 纸浆、煤灰、化工原料、污水、食品等介质的流通启闭。压力范围一般都1.6MPa以内使用，温度一般在120℃以下使用，高温也可以用特殊材质代替使用。 根据密封性能要求可以分软密封和硬密封。软密封可以达到0泄露，硬密封根据不同泄露等级检验　

    喜乐彩票 该阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用。

    刀型闸阀技术参数：

    公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb

    公称通径：DN50~600mm NPS 2"~24"

    适用温度：-20~+650℃（具体温度范围视密封副材质和介质性质而定）

    连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS

    主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M

    密封型式：硬密封、软密封

    泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：A级 （零泄漏）

    配套附件：安装法兰

    刀型闸阀特点：

    ◎启闭迅速，平衡可靠，自动化程度高。

    ◎安装高度及位置不受限制。

    ◎采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。

    喜乐彩票 ◎配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。

    产品订货须知：

    一、①电动法兰式刀型闸阀产品名称与型号②电动法兰式刀型闸阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定上海湖泉的电动法兰式刀型闸阀型号，请按电动法兰式刀型闸阀型号直接向我司销售部订购。

    喜乐彩票 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

    感谢您访问我们的网站【http://liruids.com/喜乐彩票】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。



  • 产品外形及结构尺寸：

    PZ943W/H/F电动法兰式刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
    DN
    L
    D
    D1
    D2
    H
    z×M
    D0
    50
    43
    160
    125
    100
    285
    4×M16
    180
    65
    46
    180
    145
    120
    298
    4×M16
    180
    80
    46
    195
    160
    135
    315
    4×M16
    220
    100
    52
    215
    180
    155
    365
    8×M16
    220
    125
    56
    245
    210
    185
    400
    8×M16
    230
    150
    56
    280
    240
    210
    475
    8×M20
    280
    200
    60
    335
    295
    265
    540
    8×M20
    360
    250
    68
    390
    350
    320
    630
    12×M20
    360
    300
    78
    440
    400
    368
    780
    12×M20
    400
    350
    78
    500
    460
    428
    885
    16×M20
    400
    400
    102
    565
    515
    482
    990
    16×M22
    400
    450
    114
    615
    565
    532
    1100
    20×M22
    560
    500
    127
    670
    620
    585
    1200
    23×M22
    530
    600
    154
    780
    725
    685
    1450
    20×M27
    600
    800
    190
    1010
    950
    898
    2×M
    24×M30
    680

    PZ943W/H/F电动法兰式刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
    DN
    L
    D
    D1
    D2
    H
    z×M
    D0
    50
    43
    160
    125
    99
    285
    4×M16
    180
    65
    46
    185
    145
    120
    295
    4×M16
    180
    80
    46
    200
    160
    135
    315
    8×M16
    220
    100
    52
    220
    180
    155
    365
    8×M16
    220
    125
    56
    250
    210
    185
    400
    8×M16
    230
    150
    56
    285
    240
    210
    475
    8×M20
    280
    200
    60
    340
    295
    265
    540
    12×M20
    360
    250
    68
    405
    355
    310
    630
    12×M22
    360
    300
    78
    460
    410
    375
    780
    12×M22
    400
    350
    78
    520
    470
    435
    885
    16×M22
    400
    400
    102
    580
    525
    485
    990
    16×M27
    400
    450
    114
    640
    585
    545
    1100
    20×M27
    530
    500
    127
    715
    650
    609
    1200
    20×M30
    530
    600
    154
    840
    770
    720
    1450
    20×M36
    600
    800
    190
    1025
    950
    898
    2000
    24×M36
    680

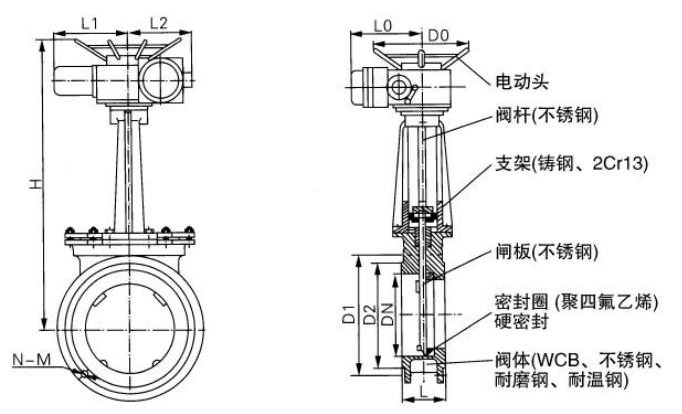

  • PZ943W/H/F电动法兰式刀型闸阀(刀闸阀)结构图
