产品名称：dkx电动阀门控制箱[ 2021-03-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、dkx电动阀门控制箱产品介绍

    上海湖泉阀门有限公司dkx电动阀门控制箱是操作电动阀门的控制设备，可供就地操作。上海湖泉10多年专业生产dkx电动阀门控制箱,适合控制开关型,或调节型电动阀门,操作简单,控制可靠,开度指示准确,获得客户好评.它的型号、规格：控制箱按其控制的电动机功率(额定电流)不同，划分如下型号
    型 号 DKX-C-10 DKX-C-20 DKX-G-10 DKX-G-20
    电动机功率(KW) 0.09-3 4-7.5 0.09-3 4-7.5
    额定电流(A) 10 20 10 20
    电源：380V，50Hz，三相四线
    环境温度：-20～+40℃
    相对湿度：不大于80％（20±5℃时）周围不含有强腐蚀性、易燃易爆介质。
    外形及开孔尺寸：控制箱有抽屉式和墙挂式两种结构形式。
    型 号 DKX-C-10 DKX-C-20 DKX-G-10 DKX-G-20
    外形尺寸(mm) (宽*高*深) (宽*高*深) (宽*高*深) (宽*高*深)
    160*160*430 160*160*430 300*420*250 300*420*250
    开孔尺寸(mm) 152*152 152*152
    结构形式 抽屉式 墙挂式
    dkx电动阀门控制箱

    二、dkx电动阀门控制箱规格

    1、抽屉式控制箱:
    DFK-3 DFK-4
    DKX-C-10A配电动装置电流负载最大为10A
    DKX-C-20A配电动装置电流负载最大为20A

    2、挂壁式控制箱
    DFK-3-G1 DFK-4-G1
    DKX-G-10A配电动装置电流负载最大为10A
    DKX-G-20A配电动装置电流负载最大为20A

    3、户外型控制箱
    DFK-3-G2 DFK-4-G2
    DKX-W-10A配电动装置电流负载最大为10A
    DKX-W-20A配电动装置电流负载最大为20A

    4、防爆型控制箱
    DKX-B-G-10A配电动装置电流负载最大为10A
    DKXB-G-20A配电动装置电流负载最大为20A

    三、dkx电动阀门控制箱 工作原理

    控制箱的电路主要由控制电路、工作显示电路、开度指示电路和主电路（主电路中的行程和力矩微动开关KXK，GXK，KZK，GZK和电机在阀门电动装置内）四部分组成。
    接通控制箱的电源后，电源指示灯亮，现场/远控指示灯显绿色，控制箱为远控状态。
    当阀门在“全开”位置时，面板上的“阀开”绿色指示灯亮，在“全关”位置时黄色的“阀关”指示灯亮，在“全开”与“全关”之间位置时，两个指示灯都不亮。“现场/远控”按键为现场/远控选择键，释放为远控状态指示灯显绿色。按下为现场状态指示灯显红色。
    当选择控制箱为远控状态时，控制箱 面板上的“开阀”、“关阀”、“停”等按键起控制作用。现场电动装置上的“现场开”、“现场关”按钮不起作用（用户在选购电动装置时，现场控制按钮为任选件，因此部分用户的电动装置可能不具备现场控制功能，但是没有现场控制功能并不影响控制箱的远控功能）。
    当选择控制箱为现场状态时，电动装置上的“现场开”、“现场关”按钮起控制作用，控制箱面板的“开阀”、“关阀”、“停”等按键不起作用。按下“开阀”按键，电机电源被接通，电机转动，当阀门到达“全开”位置时1GXK微动开关被凸轮触压，电机停止转动，同时2GXK微动开关被另一个凸轮触压，指示“阀关”的黄色指示灯亮。当电动阀门在开向或关向工作行程中需停止，可按下“停”按键。电动阀门在开向或关向工作过程中如出现了“过力矩”情况，电动装置的凸轮就会触压KZK或GZK二个微动开关中的一个，电机随即停止转动，并接通了报警电路，面板上的红色故障指示灯亮，同时蜂鸣器发出4KHz的报警声。

    四、dkx电动阀门控制箱调试方法

    首先，按照说明使用调试准备工作的重要电气设备前，然后按照控制箱和电气基于电路图的设备的接线图接线，然后检查电源。在这种情况下，因为是绿色GN和浅红色一次，电气表示阀处于空挡位置，电动机相序是正确的验证后，任务将让按钮在开榨，开在哪里，你需要停止电力系统工作，接下来的时间红灯，绿灯GN-关闭时，阀门的全开位置，媒体按钮SC-关闭的操作，你应该停止了电气设备的工作地点，此时红灯灭倍，GN绿灯亮，表示阀门完全关闭位置。在打开的过程中，一次闪光中的红色，绿色GN灯，和关闭过程中，GN绿色光，红色总是打开。打开显示调试：位于本机显示的起始位置电位器W1和控制箱W2，所以0电气调节电位器，开门显示电气阀门全关位置完全关闭位置显示满刻度。

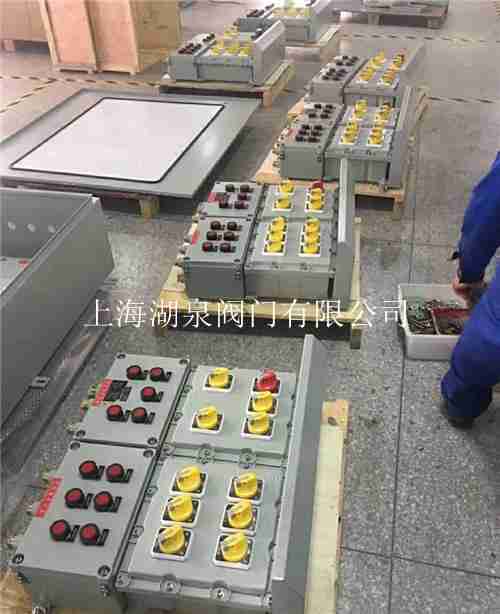

  • 五、dkx电动阀门控制箱结构图

    电动阀门控制箱
