喜乐彩票q941f电动不锈钢球阀说明书，接线图，Q941F不锈钢电动球阀密封性能优良,流量系数大, 流阻系数小,结构简单,使用寿命长,便于维修。q941f电动不锈钢球阀产品广泛应用于化工、石油、制冷、造纸行业的系统控制。Q941F电动不锈钢球阀有特殊功能快开快闭开关时间3-5秒，该电动球阀产品适用于热计量表、中央空调风机盘管、消防喷淋、高校节水、自动控制系统、工业自控等小型设备、节水器具、饮用水设备。Q941F-16P电动球阀产品概述:​ Q941F-16P电动球阀是由电动机通过减速器,将多圈回转运动转变为部分回转运动(90°±5%)。具有启闭平稳,输出扭矩大;大大减轻操作人员的劳动强度,特别适应于高压、大口...

上海Q941F电动不锈钢球阀厂家执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号,220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现...其核心控制部件电子式伺服控制器应用现代数字技术，该q941f电动不锈钢球阀对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3％以上。可控硅输出，动作时间快，输出稳定，可靠性高。q941f电动不锈钢球阀体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。q941f电动不锈钢球阀产品广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数。

q941f电动不锈钢球阀说明书，接线图技术参数

型 号	公称压力PN(MPa)	试验压力ps(MPa)			适用温度(℃)	适用介质
		壳 体	密封(液)	密封(气)
Q941F-16C	1.6	2.4	1.76	0.6	聚四氟乙烯 ≤150 增强聚四氟乙烯≤180 金属镶嵌封位聚苯≤200	水、油品等
Q941F-25C	2.5	3.75	2.75
Q941F-40C	4.0	6.0	4.4
Q941F-16P	1.6	2.4	1.76			硝酸类
Q941F-25P	2.5	3.75	2.75
Q941F-40P	4.0	6.0	4.4
Q941F-16R	1.6	2.4	1.76			醋酸类
Q941F-25R	2.5	3.75	2.75
Q941F-40R	4.0	6.0	4.4

q941f电动不锈钢球阀说明书，接线图主要零件材料

PN1.6(MPa)
通径(DN)	L	D	D1	D2	b	H	Z-d	重量	驱动装置
15	130	95	65	45	14	352	4-14	-	LQ51
20	130	105	75	55	14	355	4-14	-	LQ51
25	140	115	85	65	14	360	4-14	8	LQ51
32	165	135	100	78	15	386	4-18	13	LQ5-1
40	180	145	110	85	16	394	4-18	17	LQ5-1
50	200	160	125	100	16	472	4-18	25	Q10-6 3/4
65	220	180	145	120	18	486	4-18	60	Q10-6 3/4
80	250	195	160	135	20	579	8-18	65	Q30-6 3/4
100	280	215	180	155	20	595	8-18	75	Q30-6 3/4
125	320	245	210	185	22	650	8-18	97	Q60-4 3/4
150	360	280	240	210	24	739	8-23	162	Q120-2 3/4
200	400	335	295	265	26	799	12-23	226	Q120-2 3/4
250	533	406	362	324	30	890	12-25	-	-
300	610	483	432	381	32	940	12-25	-	-

q941f电动不锈钢球阀说明书，接线图主要外型尺寸

PN2.5(MPa)
通径(DN)	L	D	D1	D2	b	H	Z-d	重量	驱动装置
15	130	95	65	45	14	352	4-14	-	LQ51
20	130	105	75	55	14	355	4-14	-	LQ51
25	165	115	85	65	16	360	4-14	8	LQ51
32	178	135	100	78	18	386	4-18	13	LQ5-1
40	190	145	110	85	18	394	4-18	17	LQ5-1
50	216	160	125	100	20	472	4-18	25	Q10-6 3/4
65	241	180	145	120	22	486	8-18	60	Q10-6 3/4
80	283	195	160	135	22	579	8-18	65	Q30-6 3/4
100	305	230	190	160	24	595	8-23	122	Q30-6 3/4
125	381	270	220	188	28	650	8-25	-	Q60-4 3/4
150	403	300	250	218	30	760	8-25	170	Q120-4 3/4
200	502	360	310	278	34	-	12-25	-	Q200

q941f电动不锈钢球阀说明书，接线图主要外型尺寸

PN4.0(MPa)
通径(DN)	L	D	D1	D2	D6	b	f	H	Z-d	重量	驱动装置
15	140	95	65	45	40	16	4	325	4-14	-	LQ5-1
20	152	105	75	55	51	16	4	354	4-14	-	LQ5-1
25	165	115	85	65	58	16	4	360	4-14	-	LQ5-1
32	180	135	100	78	66	18	4	386	4-18	-	LQ5-1
40	200	145	110	85	76	18	4	394	4-18	-	LQ5-1
50	220	170	125	100	88	20	4	472	4-18	17	Q10-6 3/4
65	250	180	145	120	110	22	4	599	8-18	55	Q30-6 3/4
80	280	195	160	135	121	22	4	579	8-18	60	Q30-6 3/4
100	320	230	190	160	150	24	4.5	632	8-23	70	Q60-4 3/4
125	400	280	220	188	176	28	4.5	710	8-25	122	Q120-2 3/4
150	403	300	250	218	204	30	4.5	760	8-25	-	Q120-2 3/4
200	550	375	320	282	260	38	4.5	-	12-30	170	Q200

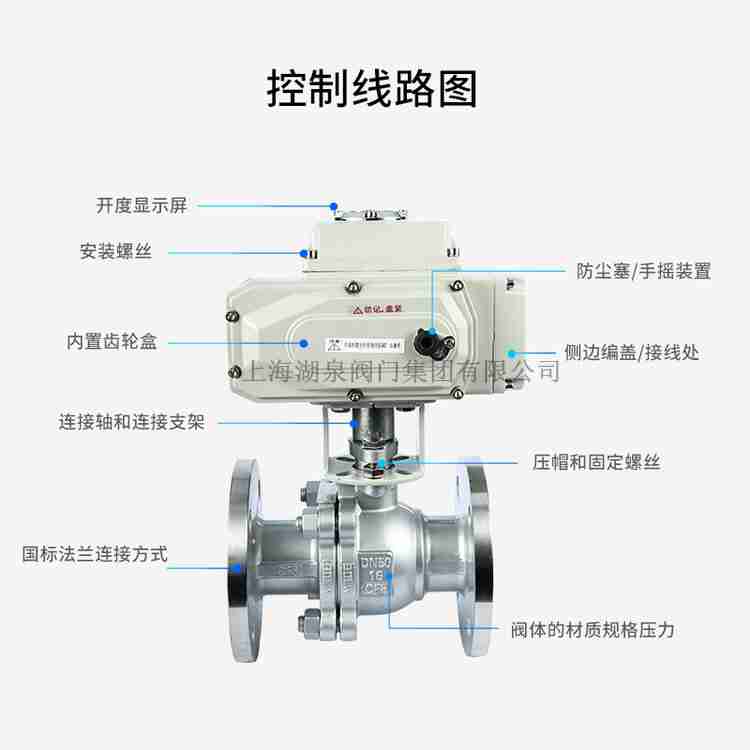

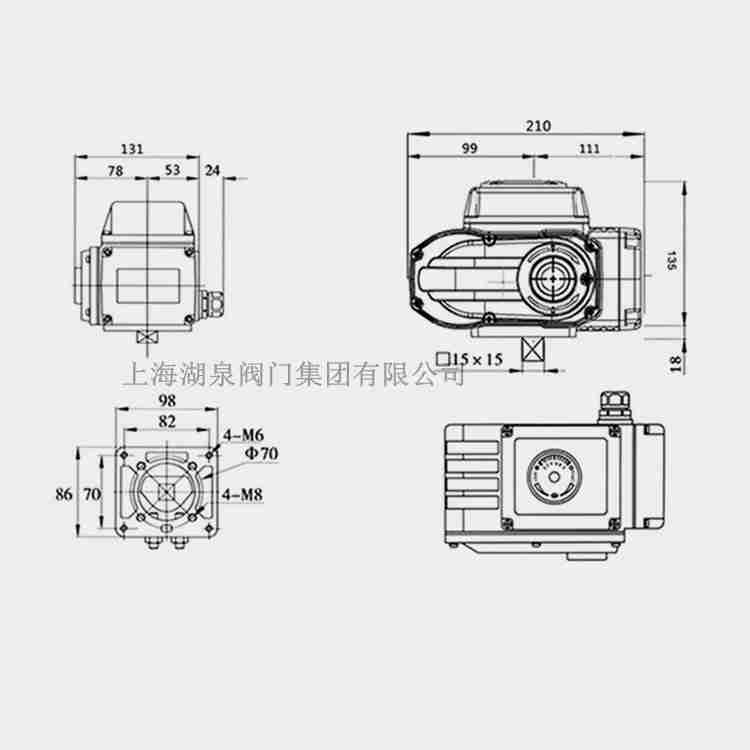

上海湖泉阀门q941f电动不锈钢球阀说明书，接线图结构图，本结构图希望对您有所帮助。该产品结构设计的主要依据国家相关标准规定设计。所采用的通用做法和标准构件图集。如有特殊Q941F电动球阀构件需作结构性能检验时，应指出检验的方法与要求。主要根据剖面、长度、高度、外形等作出说明。所选用结构材料的品种、规格、性能及相应的产品标准。
