产品名称：Q911F-10S DN20电动upvc塑料球阀[ 2024-05-31 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、Q911F-10S DN20电动upvc塑料球阀产品介绍

    电动塑料球阀是指采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。采用注塑件组装成型，密封国采用F4。根据连接形式不同，可分为法兰式、螺纹、承插以及最常见的活接双由令，根据不同材质，分为PPR. PVDF, PPH, CPVC, UPVC等，C~100℃. -40℃~ 120℃.广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。

    二、Q911F-10S DN20电动upvc塑料球阀技术参数

    公称通径：DN50mm～DN300mm（NPS2～12）；
    公称压力：PN10MPa～16MPa；
    使用温度范围：-29℃-300℃。
    适用流体：水、空气、油类、腐蚀性化学液体
    例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、
    酸碱和化学溶液系统等多个行业。
    阀体材质：UPVC
    传动方式：90º回转电动驱动
    执行器材质：铸铝合金/塑料外壳
    保护装置：过热保护
    动作时间：4－30秒
    公称压力：1.0Mpa
    流体温度：-15℃－60℃（无冻结）
    环境温度：-25℃－55℃
    动力消耗：8VA－30VA
    安装方式：任意角度安装（为延长寿命最好水平或倾斜安装）
    电源电压：标准AC220V 可选DC24V、AC110V
    电压容许差：±10%，直流容许差±1%
    连接方式：内螺纹、粘接、法兰
    连接口径：1/2”－4”

  • 通径(mm) 英寸″ 尺寸（mm）
    L L1 L2 D1 D2 D3 D4 D5
    15 1/2 112 60 16 13 20.1 20.3 31 45
    20 3/4 132 73 19 18 25.1 25.3 37 55
    25 1 144 78 22 23 32.1 32.3 44 66
    32 1 1/4 165 87 26 30 40.1 40.3 54 82
    40 1 1/2 171 92 31 38 50.1 50.3 65 98
    50 2 200 112 38 48 63.1 63.3 79 120
    65 2 1/2 273 136 44 61 75.1 75.3 92 140
    80 3 303 158 51 69 90.1 90.3 108 160
    100 4 326 176 61 99 110.1 110.4 146 225

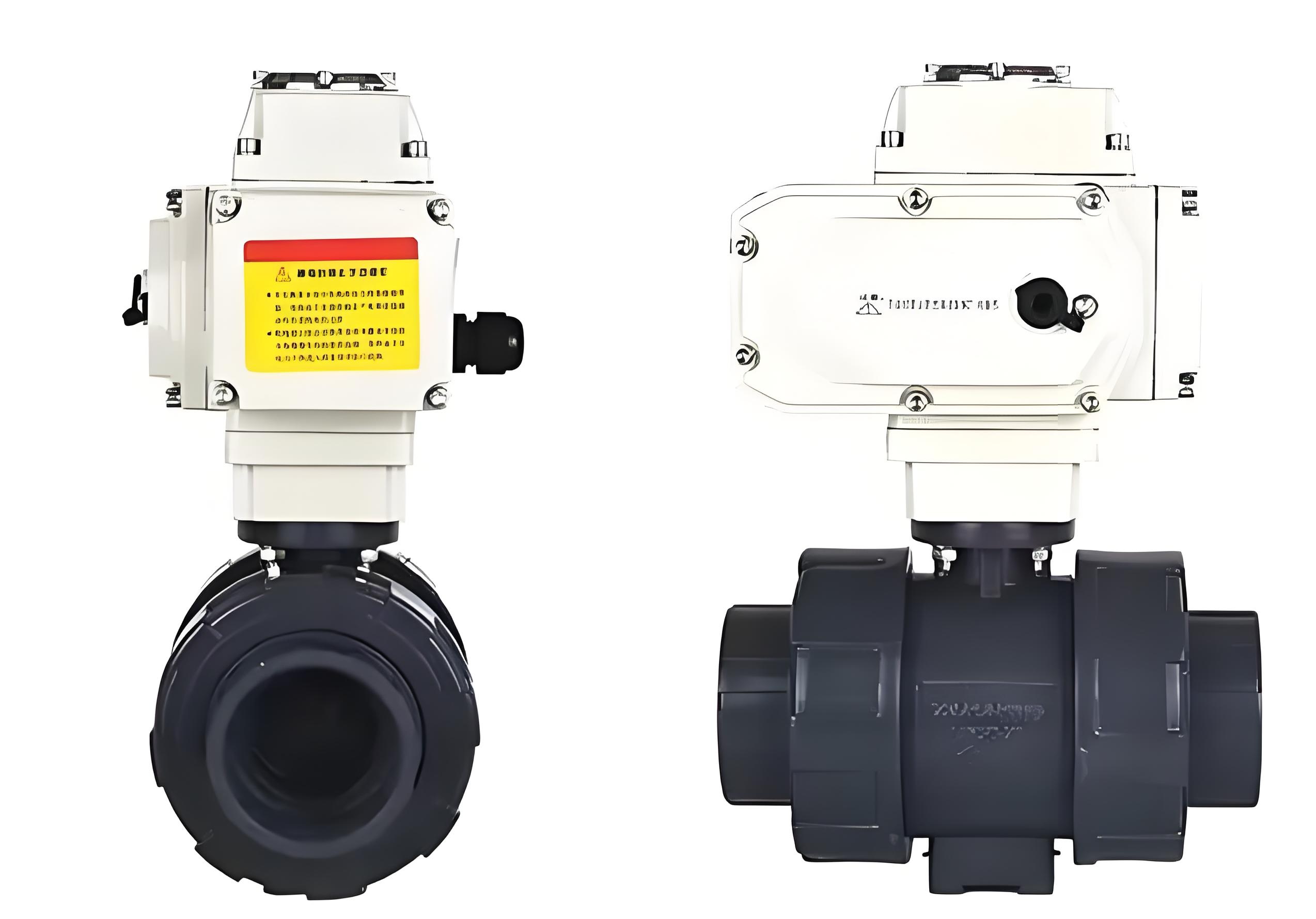

  • Q911F-10S DN20电动upvc塑料球阀
