产品名称：电动衬氟单座调节阀[ 2015-12-09 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、ZDLP-16C DN50 电动衬氟单座调节阀产品介绍

ZDLP型电子式电动单座、双座调节阀是自动化控制系统中仪表的执行单元，以AC220V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、调节精度高，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数精确调节控制。

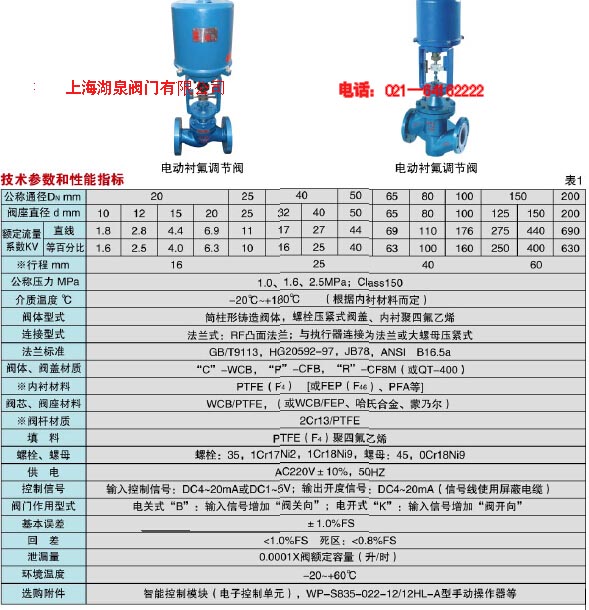

二、ZDLP-16C DN50 电动衬氟单座调节阀执行机构型号及参数

三、ZDLP-16C DN50 电动衬氟单座调节阀的应用

电动衬氟调节阀，是一种耐腐蚀性的电动调节阀，阀门壳体选用铸钢，不锈钢，耐热不锈钢等金属件，阀门内腔及外腔各部件表面（接触流体介质部分）采用先进的钢塑模压工艺技术，，用聚四氟乙烯材料做衬里、包覆。各种钢材氟塑料阀门具有强度高，启闭灵活，密封性好，抗老化，耐各类酸、碱、盐等强腐蚀性的特点。
调节阀配用电子式电动执行机构，输出力大，操作简单方便。（防爆场合使用，配套防爆型执行器）广泛的应用于石油、化工企业工艺生产过程自动调节、控制中。

四、ZDLP-16C DN50 电动衬氟单座调节阀外形及尺寸

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
法兰距离(L)	PN16	185	200	205	222	250	276	298	350	410	451	600	670	735
	PN40	190	205	210	230	255	285	310	355	425	460	615	685	750
	PN64	200	210	220	251	286	311	337	394	440	475	630	700	765
标准阀盖H1	PN16	673	698	720	723	740	850	866	884	1040	1065	1090	1256	1520
	PN40	673	698	720	723	740	850	866	919	1070	1085	1130	1336	1570
	PN64	680	710	738	743	765	875	890	928	1100	1145	1200	1376	1640
中温型阀盖H1	PN16	873	898	920	923	940	1100	1110	1134	1360	1385	1410	1606	1870
	PN40	883	908	930	933	950	1100	1110	1169	1390	1405	1450	1682	1920
	PN64	890	920	950	960	995	1120	1140	1178	1420	1465	1520	1726	1992
H2	PN16	53	58	68	73	80	90	98	108	123	140	168	203	230
	PN40	53	58	68	73	80	90	98	115	135	150	188	223	255
	PN64	63	68	75	83	88	100	105	125	148	170	203	235	265
B		460				530					630
法兰标准		GB：1.6、2.5、4.0、6.4 MPa ANSI：150、300、600Lb JIS：10K、20K、30K
