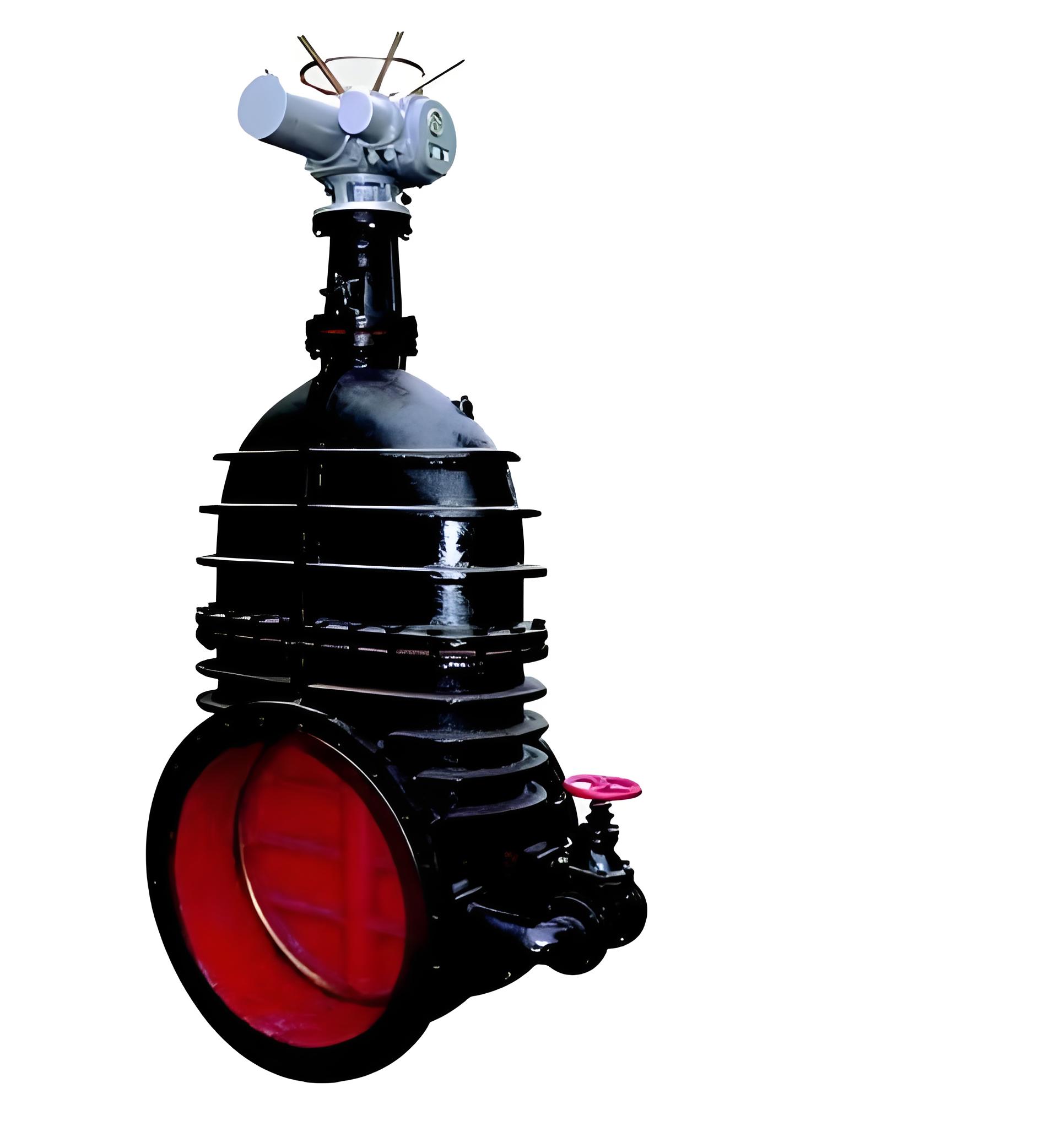

产品名称：z945t-10 DN600水电站铸铁电动暗杆闸阀[ 2024-09-20 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、z945t-10 DN600水电站铸铁电动暗杆闸阀介绍

喜乐彩票铸铁电动暗杆闸阀‌是一种结合了铸铁材质和电动操作机构的阀门装置，Z45T与Z45W两个型号的区别在于，Z45T为阀座密封面堆焊铜合金；Z45W的阀座密封面没有堆焊，直接用阀体材料加工出密封面。在密封性能上，Z45T要比Z45W要耐用。广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。暗杆闸阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰，结构形式可选用楔式，密封结构可选用软密封、硬密封，压力范围PN0.1-2.5Mpa，公称通径为DN50-700mm，材质可选用灰铸铁、球墨铸铁。

二、z945t-10 DN600水电站铸铁电动暗杆闸阀特点

1、阀体材质，应以球墨铸铁为主，并注明牌号及铸铁实际的物理化学检测数据。
2、阀杆材质，力求不锈钢阀杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。
3、螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。
4、阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。

三、z945t-10 DN600水电站铸铁电动暗杆闸阀主要技术参数

型号	公称压力MPa	喜乐彩票试验压力MPa		工作温度	使用介质
		密封	强度
Z945H-10	喜乐彩票 1.0	1.1	喜乐彩票 1.5	喜乐彩票 ≤200℃	喜乐彩票水、蒸汽、油
Z945T-10
Z945W-10				喜乐彩票 ≤100℃	油品、煤气

四、z945t-10 DN600水电站铸铁电动暗杆闸阀零部件材料

型号	阀体、阀盖、闸板	闸板	密封圈	喜乐彩票阀杆螺母	阀杆	喜乐彩票填料
Z945H-10	灰铸铁、铸钢	碳钢+合金钢	喜乐彩票不锈钢、合金钢	青铜	喜乐彩票碳钢、不锈钢	喜乐彩票浸油石棉盘根
喜乐彩票 Z945W-10	灰铸铁	喜乐彩票灰铸铁	黄铜		碳钢
Z945T-10	喜乐彩票灰铸铁	灰铸铁+黄铜	黄铜		碳钢、黄铜

公称通喜乐彩票 DN(mm)	尺寸(mm)								重量喜乐彩票（kg）
公称通喜乐彩票 DN(mm)	L	D	D1	D2	b	Z-d	H	D0	重量喜乐彩票（kg）
50	180	160	125	100	20	4-18	345	180	17
65	195	180	145	120	20	4-18	376	180	20
80	210	195	160	135	22	4-18	417	200	27
100	230	215	180	155	22	8-18	460	200	50
125	255	245	210	185	24	8-18	525	240	70
150	280	280	240	210	24	喜乐彩票 8-23	567	240	95
200	330	335	295	265	26	喜乐彩票 8-23	705	320	150
250	380	390	350	320	28	喜乐彩票 12-23	800	320	200
300	420	440	400	368	28	12-23	886	400	280
350	450	500	460	428	30	16-23	968	400	360
400	480	565	515	482	32	16-25	1090	500	500
450	510	615	565	538	32	20-25	1175	500	590
500	540	670	620	585	34	20-25	喜乐彩票 1414	720	680
600	600	780	725	685	36	20-30	1593	720	951
700	660	895	840	800	40	24-30	1812	800	喜乐彩票 1950
