法兰截止阀阀门首页 > 产品展示 > 截止阀 > 法兰截止阀 >

产品名称：j941h-16p dn80整体调节型电动截止阀[ 2021-12-24 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、j941h-16p dn80整体调节型电动截止阀产品介绍

    上海湖泉阀门厂家法兰铸钢智能开关型电动截止阀可以安装在管道的任何位置上介质从下往上。产品设计制造按国家标准GB12235，结构合理,密封可靠,性能优良,造型美观。dn80合金钢电动截止阀适用于的蒸汽、油品管道上，具有特点。不锈钢电动截止阀适用于各类腐性介质的管道上，有良好的防腐性的足够的强度。配有DZW系列多回转式电动装置，具有壳体小，重量轻特点，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到大量，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

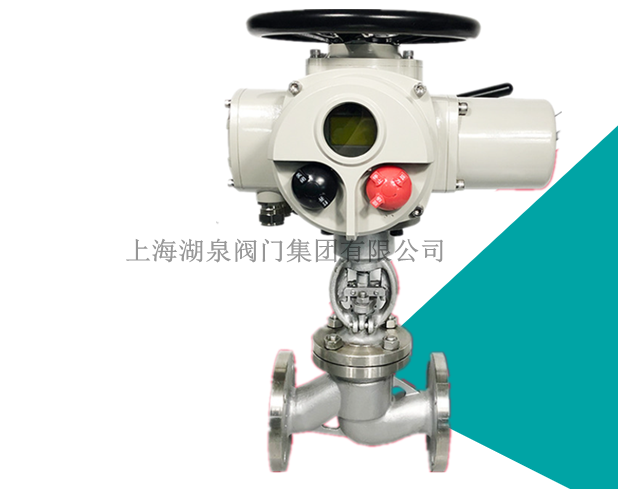

    j941h-16p dn80整体调节型电动截止阀

    二、j941h-16p dn80整体调节型电动截止阀产品特点

    dn80电动截止阀它的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，该截止阀能适用于各种压力、温度及介质工况。
    dn80电动截止阀

    三、j941h-16p dn80整体调节型电动截止阀产品技术参数

    称压力PN(MPa） 试验压力（MPa）
    壳体 密封（液） 密封（气） 上密封
    1.6 2.4 1.8 0.6 1.8
    2.5 3.8 2.8 0.6 2.8
    4.0 6.0 4.4 0.6 4.4
    6.4 9.6 7.0 0.6 7.0
    10.0 15.0 11.0 0.6 11.0
    16.0 24.0 18.0 0.6 18.0

    壳体材料  适用介质  适用温度(℃)
    碳素钢(C型)  水、蒸汽、油品  ≤425℃
    铬镍钛钢(P型)  xiao酸类  ≤150℃
    铬镍钼钛钢(R型)  cu酸类  ≤150℃
    铬钼钢(I型)  水、蒸汽、油品  ≤550 ℃

    产品类别 零件名称
    阀体 阀盖 阀杆 阀瓣 密封面 阀杆螺母 填料 紧固件 手轮
    J41HY-C型 J941HY-C型 25、WCB 铬不锈钢 2Cr13 25 H：不锈钢 Y：钴基硬 质合金刚 铝青铜 柔性 石墨 优质碳钢 可锻铸铁
    J41W-P型 J941W-P型 铬镍钛钢 铬镍钛钢 铬镍钛钢 铬镍钛钢 不锈钢
    J41W-R型 铬镍钼钛钢 铬镍钼钛钢 铬镍钼钛钢 铬镍钼钛钢 不锈钢
    J41Y-I型 J941Y-I型 铬钼钢 铬钼钢 钴基硬质合金钢 钴基硬质合金钢 合金钢

  • 四、j941h-16p dn80整体调节型电动截止阀产品规格尺寸

    1.6MPa DN L D D1 D2 b n-Φd H D0
    凸面法兰
    RF
    J41H
    J41Y
    J41W
    J41F
    J41N
    16C
    16P
    16R
    16I    		 10 130 90 60 40 14 4-Φ14 198 120
    15 130 95 65 45 14 4-Φ14 218 120
    20 150 105 75 55 14 4-Φ14 258 140
    25 160 115 85 65 14 4-Φ14 275 140
    32 180 135 100 78 16 4-Φ18 280 160
    40 200 145 110 85 16 4-Φ18 330 180
    50 230 160 125 100 16 4-Φ18 350 200
    65 290 180 145 120 18 4-Φ18 370 280
    80 310 195 160 135 20 8-Φ18 400 280
    100 350 215 180 155 20 8-Φ18 415 320
    125 400 245 210 185 22 8-Φ18 460 360
    150 480 280 240 210 24 8-Φ23 510 450
    200 600 335 295 265 26 12-Φ23 710 500
    250 650 405 335 320 30 12-Φ25 786 550
    300 750 460 410 375 30 12-Φ25 925 600

    2.5MPa DN L D D1 D2 b n-Φd H D0
      10 130 90 60 40 16 4-Φ14 198 120
    15 130 95 65 45 16 4-Φ14 218 120
    20 150 105 75 55 16 4-Φ14 258 140
    25 160 115 85 65 16 4-Φ14 275 140
    32 180 135 100 78 18 4-Φ18 280 160
    40 200 145 110 85 18 4-Φ18 330 180
    50 230 160 125 100 20 4-Φ18 350 200
    65 290 180 145 125 22 8-Φ18 400 280
    80 310 195 160 135 22 8-Φ18 355 280
    100 350 230 190 160 24 8-Φ23 415 320
    125 400 270 220 188 28 8-Φ25 460 360
    150 480 300 250 218 30 8-Φ25 510 450
    200 600 360 310 278 34 12-Φ25 710 500
    250 622 425 370 332 36 12-Φ30 786 550
    300 698 485 430 390 40 16-Φ30 925 600
