产品名称：q947f-16c dn400固定电动球阀厂家[ 2022-08-09 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、q947f-16c dn400固定电动球阀厂家产品介绍

    喜乐彩票固定电动球阀采用固定式球阀与高精度电动执行器组装而成，​适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的 转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合，其强度、安全性、耐恶劣环境性等在设计时进行了考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合，每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。

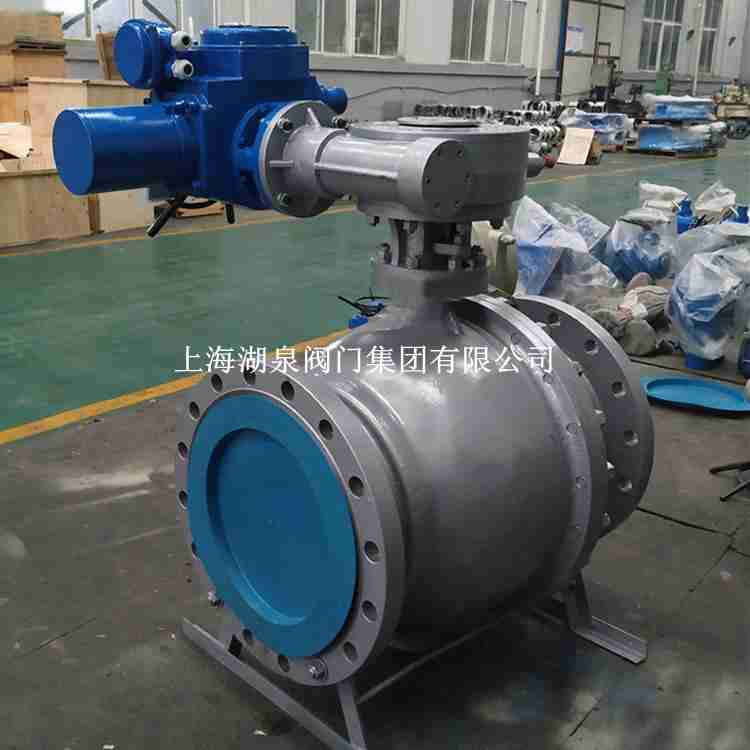

    q947f-16c dn400固定电动球阀厂家

    二、q947f-16c dn400固定电动球阀厂家产品优点

    1、采用固定球设计，磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。 　　
    2、采用高平台结构，能使安装电/气动执行器更为专业化。 　　
    3、采用全通径设计，流通阻力小。 　　
    4、金采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。 　　
    5、增加了预紧力弹簧，使得球阀具有自动泄压功能。 　　
    6、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。 　　
    7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。 　　
    8、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。 　　
    9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。

    三、Qq947f-16c dn400固定电动球阀厂家主要零部件材质

    零件名称 材料
    材料代号 Ｃ Ｌ Ｐ Ｒ
    阀体　阀盖 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
    球体 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
    阀杆 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
    阀座密封面 PTFE、碳素纤维＋PTFE、对位聚苯
    螺柱　螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
    填料 Ｖ型PTFE、柔性石墨

    四、q947f-16c dn400固定电动球阀厂家主要性能范围

    试验压力（Mpa) 公称压力（Mpa) 压力级（Class) JIS(MPa)
    1.6 2.5 4.0 6.4 10.0 150 300 400 600 900 10K 20K
    强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 10.2 15.3 23.1 2.4 3.8
    密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 7.5 11.2 16.8 1.5 2.8
    气密试验 0.5-0.7
    工作温度 PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
    适用介质 C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）


  • 五、q947f-16c dn400固定电动球阀厂家主要外形尺寸

    公称压力（MPa) 公称通径 L D
    D1    		 D2 D6 b f/f1 z-φd H(mm) 重量（kg)
    mm mm Q47 Q347 Q647 Q947 Q47 Q347 Q647 Q947 Q67 Q367 Q667 Q967
    1.6 100 229 215 180 155 - 20   8-18 178   416 470 45   78 85 40   73 80
    125 356 245 210 185 - 22 8-18 152   542 520 58   107 120 50   100 110
    150 394 280 240 210 - 24 8-23   205 572 538   117 145 180   100 130 160
    200 457 335 295 265 - 26 12-23   398 736 580   185 220 245   155 200 220
    250 533 405 355 320 - 30 12-25   495 890 637   245 280 300   215 255 280
    300 610 460 410 375 - 30 12-25   580 910 683   395 450 445   345 415 400
    350 686 520 470 435 - 34   16-25   625 1020 796   516 570 585   500 520 540
    400 762 580 525 485 - 36 16-30   720 1080 842   756 920 860   700 920 805
    450 864 640 585 545 - 40 20-30   770 1120 874   958 1140 1075   900 1140 1010
    500 914 705 650 608 - 44 20-34   840 1150 904   1200 1360 1310   1100 1360 1240
    600 1067 840 770 718 - 48 20-41   1050 1210 1120   1500 1620 1450   1400 1620 1360
    700 1245 910 840 788 - 50   24-41   1100 1300 1218   1800 1930 1810   1680 1930 1710
    800 1397 - - - - - -   1150 1460 1328   2100 2250 2010   1980 2250 1910

  • 电动固定球阀
