产品名称：J941H、J941Y、J941W电动法兰截止阀[ 2013-10-15 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

产品说明：

J941H、J941Y、J941W电动法兰截止阀喜乐彩票：电动、法兰连接、直通式，阀座密封面材料为碳钢堆焊铁基合金，公称压力 PN16~PN160，阀体材料为碳素钢，主要用于水、蒸汽、油品等。

产品结构特点：

1、选材考究，符合国内、外相关标准，结构合理，造型美观。

喜乐彩票 2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

喜乐彩票 6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

喜乐彩票 8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。

产品性能参数：

J941H、J941Y、J941W电动法兰截止阀主要性能参数
型号	PN	工作压力/Mpa	适用温度/℃	适用介质	材料
型号	PN	工作压力/Mpa	适用温度/℃	适用介质	阀体、阀盖、阀瓣	阀杆	密封面	填料
J941H-16C-160C	16-160	1.6-16	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	碳钢堆焊铁基金刚	柔性石墨
J941Y-16C-160C	16-160	1.6-16	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	碳钢堆焊硬质合金	柔性石墨
J941Y-16I-160I	16-160	1.6-16	≤550	蒸汽、油品	铬钼钢	耐热钢或铬不锈钢	铬钼钢堆焊硬质合金	柔性石墨
J941Y-16V-160V	16-160	1.6-16	≤570	水、蒸汽、油品	铬钼钒钢	耐热钢或铬不锈钢	铬钼钒钢堆焊硬质合金	柔性石墨
J941Y-16P-160P	16-160	1.6-16	≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛钢堆焊硬质合金	聚四氟乙烯
J941Y-16R-160R	16	1.6	≤425	腐蚀性介质	铬镍钼钛钢	铬镍钼钛钢	—	—
J941W-16P-160P	16-160	1.6-16	≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	本体密封	聚四氟乙烯
J941W-16R-160R	16-160	1.6-16	≤150	醋酸类	铬镍钛不锈钢	铬镍钛不锈钢	—	聚四氟乙烯

产品订货须知：

一、①电动法兰截止阀产品名称与型号②电动法兰截止阀口径③是否带附件以便我们的为您正确选型。

喜乐彩票二、若已经由设计单位选定上海湖泉的电动法兰截止阀型号，请按电动法兰截止阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

感谢您访问我们的网站【http://liruids.com/喜乐彩票】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

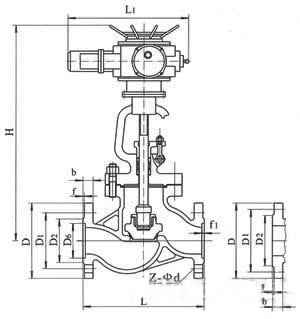

产品外形及结构尺寸：

J941H、J941Y、J941W电动法兰截止阀主要外形及结构尺寸
公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	质量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4．5	8-φ34	830	935	238
