排渣闸阀阀门首页 > 产品展示 > 闸阀 > 排渣闸阀 >

产品名称：PZ41H-16/25/40C排渣闸阀[ 2015-01-07 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  •


    一、PZ41H-16/25/40C排渣闸阀产品说明
    PZ41H 型 PN10~PN63 排渣闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN10~PN63，阀体材料为灰铸铁（PZ41H-10 PZ41H-16）、碳素钢（PZ41H-10C~63）的排渣闸阀。


    二、PZ41H-16/25/40C排渣闸阀产品特点
    1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接 　　
        2、启闭件采用半密封副强制密封，性能优良 　　
        3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠 　
        4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻 　　
        5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性 　　
        6、中大口径设置滚动轴承，启闭轻松


    三、PZ41H-16/25/40C排渣闸阀产品性能参数
    PZ41H 型 PN10~PN63 排渣闸阀主要性能参数
    型号 PN 工作压力/MPa 适用温度/℃ 适用介质
    PZ41H-10 10 1.0 ≤100 灰渣水混合物（灰水比 1:1:5 最大粒度≤50mm）
    PZ41H-16 16 1.6
    PZ41H-10C 10 1.0
    PZ41H-16C 16 1.6
    PZ41H-25 25 2.5
    PZ41H-40 40 4.0
    PZ41H-63 63 6.3


    四、PZ41H-16/25/40C排渣闸阀产品零部件材料
    PZ41H 型 PN10~PN63 排渣闸阀零部件材料
    型号 材料
    阀体、阀盖 闸板 阀体密封圈 阀杆 垫片 填料
    PZ41H-10 灰铸铁 灰铸铁镶铬不锈钢 灰铸铁镶铬不锈钢 铬不锈钢 橡胶石棉板 石棉石墨
    PZ41H-16
    PZ41H-10C 碳素钢 碳素钢堆焊铁基合金 碳素钢堆焊铁基合金
    PZ41H-16C
    PZ41H-25
    PZ41H-40
    PZ41H-63


    五、PZ41H-16/25/40C排渣闸阀产品安装使用说明

    1、安装在保温管道上的各类手动阀门，手柄均不得向下。
    2、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
    3、锻钢闸阀安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于 5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

  • 六、PZ41H-16/25/40C排渣闸阀产品外形及结构尺寸
    PZ41H 型 PN10 排渣闸阀主要外形及结构尺寸（mm）
    DN L D D1 D2 b z×Φd f H H1 重量/kg
    50 250 165 125 99 20 4×Φ18 3 420 335 57
    80 280 200 160 132 20 8×Φ18 3 615 510 75
    100 300 220 180 156 22 8×Φ18 3 805 685 93
    150 350 285 240 211 24 8×Φ22 3 652 790 155
    200 400 340 295 266 24 8×Φ22 3 1085 885 217
    250 450 395 350 319 26 12×Φ22 3 1235 1015 280
    300 500 445 400 370 26 12×Φ22 4 1450 1190 350
    350 550 525 460 429 26 16×Φ22 4 1640 1350 540
    400 600 565 515 480 28 16×Φ26 4 1798 1460 820
    450 650 615 565 530 28 20×Φ26 4 1980 1620 1120
    500 700 670 620 582 30 20×Φ28 4 2190 1800 1440

    PZ41H 型 PN16 排渣闸阀主要外形及结构尺寸（mm）
    DN L D D1 D2 b z×Φd f H H1 重量/kg
    50 250 165 102 99 20 4×Φ18 3 420 335 60
    80 280 200 133 132 22 8×Φ18 3 615 510 78
    100 300 220 180 158 24 8×Φ18 3 805 685 96
    150 350 285 240 212 28 8×Φ22 3 952 790 158
    200 400 340 295 268 30 12×Φ22 3 1085 885 222
    250 450 405 355 320 32 12×Φ26 3 1235 1015 289
    300 500 460 410 370 34 12×Φ26 4 1450 1190 365
    350 550 520 470 430 38 16×Φ26 4 1640 1350 558
    400 600 580 525 482 40 16×Φ30 4 1798 1460 850
    450 650 640 585 532 44 21×Φ30 4 1980 1620 1164
    500 700 715 650 585 46 20×Φ33 4 2190 1800 1482

    PZ41H 型 PN25 排渣闸阀主要外形及结构尺寸（mm）
    DN L D D1 D2 b z×Φd f H H1 重量/kg
    50 250 165 125 102 20 4×Φ18 3 420 335 99
    80 280 200 160 133 22 8×Φ18 3 615 510 118
    100 300 235 190 158 24 8×Φ22 3 805 685 147
    150 350 300 250 212 30 8×Φ26 3 952 790 204
    200 400 360 310 278 34 12×Φ26 3 1085 885 273
    250 450 425 370 335 36 12×Φ30 3 1235 1015 383
    300 500 485 430 390 40 16×Φ30 4 1450 1190 478
    350 550 555 490 450 44 16×Φ33 4 1640 1350 680
    400 600 620 550 505 48 16×Φ36 4 1798 1460 1008
    450 650 670 600 555 50 20×Φ36 4 1980 1620 1344
    500 700 730 660 615 52 20×Φ36 4 2190 1800 1827

    PZ41H 型 PN40 排渣闸阀主要外形及结构尺寸（mm）
    DN L D D1 D2 b z×Φd f H H1 重量/kg
    50 250 165 125 88 20 4×Φ18 3 444 340 98
    80 310 200 160 121 22 8×Φ18 3 636 508 126
    100 350 235 190 150 24 8×Φ22 3.5 930 680 456
    150 450 300 250 204 30 8×Φ26 3.5 984 800 228
    200 550 375 320 260 38 12×Φ30 3.5 1094 875 298
    250 650 450 382 313 42 12×Φ33 3.5 1270 1010 372
    300 750 515 450 364 46 16×Φ33 3.5 1470 1180 450
    350 850 580 510 422 52 16×Φ36 4 1555 1245 530
    400 950 660 585 474 58 16×Φ39 4 1650 1280 610
    450 4050 685 610 524 60 20×Φ39 4 1817 1415 690
    500 1150 755 670 576 62 20×Φ42 4 1990 1560 772

    PZ41H 型 PN63 排渣闸阀主要外形及结构尺寸（mm）
    DN L D D1 D2 b z×Φd f H H1 重量/kg
    50 250 180 135 88 26 4×Φ22 3 444 340 142
    80 310 215 170 121 30 8×Φ22 3 636 508 168
    100 350 250 200 150 32 8×Φ26 3.5 830 680 210
    150 450 345 280 204 38 8×Φ33 3.5 984 800 270
    200 550 415 345 260 44 12×Φ36 3.5 1094 875 367
    250 650 470 400 212 48 12×Φ36 3.5 1270 1010 450
    300 750 530 460 364 54 16×Φ36 3.5 1470 1180 548
    350 850 600 525 422 60 16×Φ39 4 1555 - 532
    400 950 670 585 474 66 16×Φ42 4 1650 1280 615
    450 1050 715 630 524 70 20×Φ42 4 1817 1415 695
    500 1150 800 705 476 76 20×Φ48 4 1990 1560 778

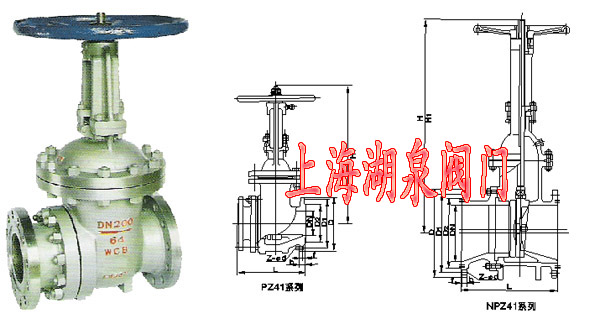

  • 七、PZ41H-16/25/40C排渣闸阀产品结构图
