  • 一、dn200智能调节电动球阀产品描述

    上海湖泉阀门有限公司的dn200智能型电动球阀适用于两位切断、调节的设备场合。调节球阀与执行器的连接采用直连方式，电动执行器内置伺服系统，不用另配伺服放大器，输入4-20mA信号及220VAC电源便可以控制运转。智能调节电动球阀具有尺寸小、重量轻、阻力小、动作稳定等优点。它可根据用户需求配置PSQ、HQ等多种型号电动执行器。

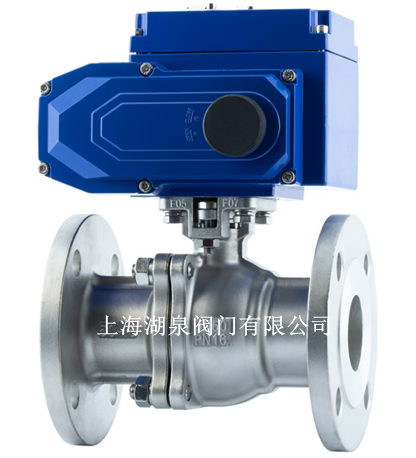

    dn200智能调节电动球阀

    二、dn200智能调节电动球阀功能特点

    执行器技术参数 阀体参数
    电源 AC200/220V，50/60Hz 公称通径 DN10～300mm
    输出力矩 50NM～2000NM 公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
    动作范围 0～90° 0～360° 泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
    动作时间 15秒/30秒/60秒 执行机构 可另配PSQ、HQ、UNIC、361RS
    等电子式电动执行机构
    保护装置 过热保护 流量特性 快开特性
    环境温度 -30°～60° 可调范围 DN10-80 DN100-300
    250:1 350:1
    手动操作 同附带手柄操作 基本误差 ±1%
    限位 电气、机械二重限位 死区 ≤1%
    防护等级 相当于IP-65 回差 ≤1%
    位置测量 可选装开关或电位计 适用温度 密封面
    驱动电机 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
    进线接口 PE1/2?进线线锁

    三、Q941F电动球阀的主要零件材质

    零件名称 材 料
    阀体 WCB ZG1Cr18Ni9Ti CF8
    (304)    		 CF3
    (304L)    		 ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M
    (316L)
    球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr19Ni9
    (304)    		 00Cr19Ni11
    (304L)    		 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2
    (316)    		 00Cr17Ni12Mo2
    (316L)
    密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
    适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 强氧化性介质 醋酸等腐蚀介质 尿素等腐蚀性
