电动蝶阀的接线方法及接线图

[ 2013-06-13 ]

电动蝶阀的接线方法及接线图

电动蝶阀由电动执行器和蝶阀组成，电动执行器为90度旋转，有开关和调节式两种控制方式，通过电动执行器旋转带动蝶阀的开启与关闭。具备手动操作功能，在断电时通过手动操作来开关蝶阀。

常见的电动蝶阀接线图如下：

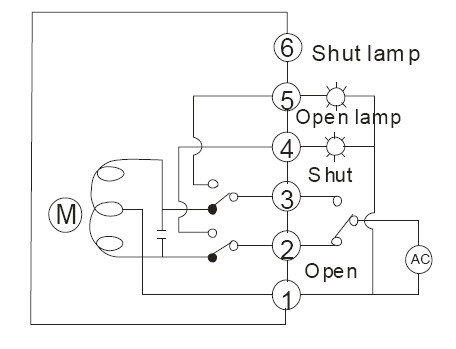

开关型带有源灯指示电动蝶阀接线图，共有5根接线，1，2，3是控制部分，1，4，5是反馈部分
电动蝶阀接线图1
开关型带无源触点型反馈电动蝶阀接线图，1，2，3是控制部分接线，4，5，6为无源触点反馈
电动蝶阀接线图2
 开关型带开度信号反馈电动蝶阀接线图。1，2，3为控制接线部分，4，5，6为反馈部分，输出0-5K的电阻值，可以选定
电动蝶阀接线图3

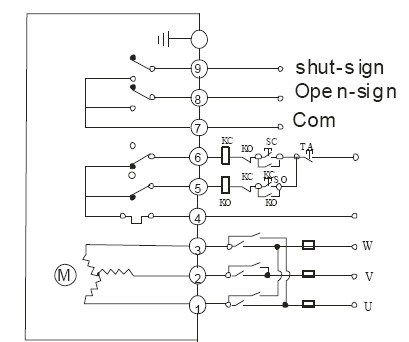

AC380V三相电源电动蝶阀接线图
电动蝶阀接线图4

智能调节式电动蝶阀接线图，输入输出4－20mA
电动蝶阀接线图5
直流DC24V DC12V电动蝶阀接线图   交换正负正开关电动蝶阀同时无源信号反馈
电动蝶阀接线图6
