蝶阀的结构和特点

[ 2013-07-05 ]
 蝶阀是截断阀类的一种，它的启闭件呈回盘状，故称蝶板的轴线做旋转运动。

1.蝶阀的特点
    (1)结构简单，体积小，重量轻，尺寸最小；其长度甚至可以小于通径．适合于大口径阀门。
    (2)流动阻力较小。全开时，阀座通道有效流通截面积较大，流动阻力剧、。
    (3)启阀方便、迅速，而且比较省力。蝶板旋转90°角即可完成启闭。由于转轴两侧蝶板受介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小。
    (4)低压下，可以实现良好的密封。早期蝶阀都采用金属密封圈，密封性能很差，所以只用于节流。后来采用橡胶等软质密封材料做密封围，密封性能提高，蝶阀也就越来越多地用于截断。
    (5)调节性能好。通过改变蝶板的旋转角度可以分级控制流量。
    (6)受密封圈材料的限制，目前蝶阀的使用压力和工作温度范围很小。

2.蝶阀的结构

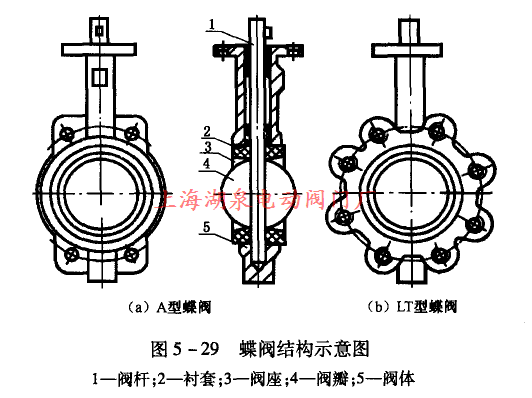

蝶阀由阀体、阀杆、蝶板、密封圈和驱动装置等组成，如图5-29所示。
    (1)阀体：蝶阀的阀体呈圆筒状，它的上、下部(或两侧)各有1个圆柱形凸台，用来安装阀杆(即蝶板转轴)。为了防止介质外漏，轴端也采用填料函密封结构。
    (2)蝶板：蝶板是蝶阀的启闭件。根据蝶阀在阀体中的安装方式，蝶阀可以分成中心对称板式、斜板式、偏置板式。
蝶阀结构示意图
