喜乐彩票电动蝶阀d943h-25c什么意思
D：代表阀门类型为蝶阀
9：代表驱动方式为电动
4：代表连接方式为法兰
3：代表结构形式为三偏心
h：代表密封面为（阀体材质）本体加工
25：代表公称压力为2.5MPa
C：代表阀体为碳钢如  ,有疑问可继续咨询


电动蝶阀d943h-25c主要技术参数

公称通径	公称压力PN25(2.5MPa)尺寸(mm)								重量
DN(mm)	L	H	H3	A3	B3	D	D1	Z-d	(kg)
DN50	108	112	530	250	255	140	110	4-14	17
DN65	112	115	530	250	255	160	130	4-14	20
DN80	114	120	565	250	255	190	150	4-18	23
DN100	127	138	600	250	255	210	170	4-18	25
DN125	140	164	640	250	255	240	200	8-18	40
DN150	140	175	705	300	315	265	225	8-18	47
DN200	152	208	775	300	315	320	280	8-18	60
DN250	165	243	945	300	315	375	335	12-18	95
DN300	178	283	1070	300	315	400	395	12-22	124
DN350	190	310	1140	300	315	490	445	12-22	181
DN400	216	340	1210	300	315	540	495	16-22	260
DN450	222	380	1335	575	714	595	550	16-22	338
DN500	229	410	1415	575	714	645	600	20-22	360
DN600	267	470	1605	656	810	755	705	20-26	540
DN700	292	550	1844	656	810	860	810	24-26	580
DN800	318	640	2040	656	810	975	920	24-30	845
DN900	330	710	2255	785	863	1075	1020	24-30	1050
DN1000	410	770	2380	785	863	1175	1120	28-30	1500
DN1200	470	890	2640	785	863	1405	1340	32-33	2000

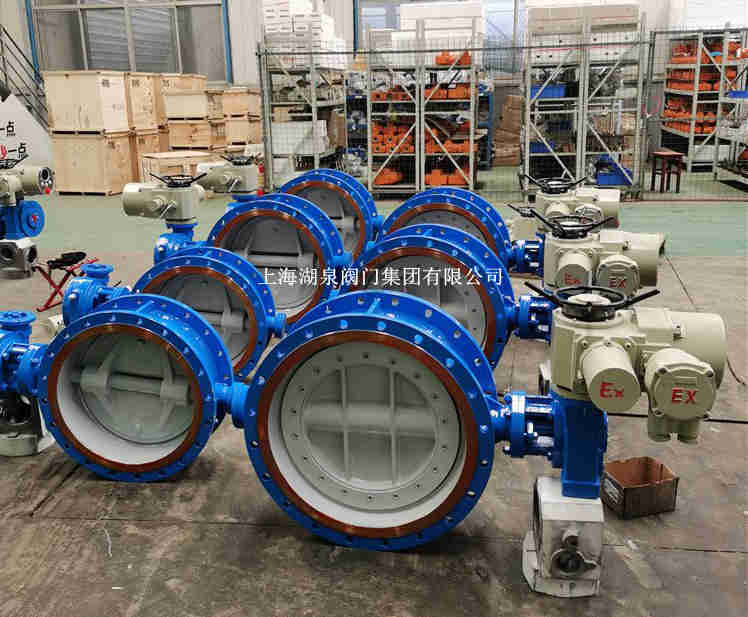

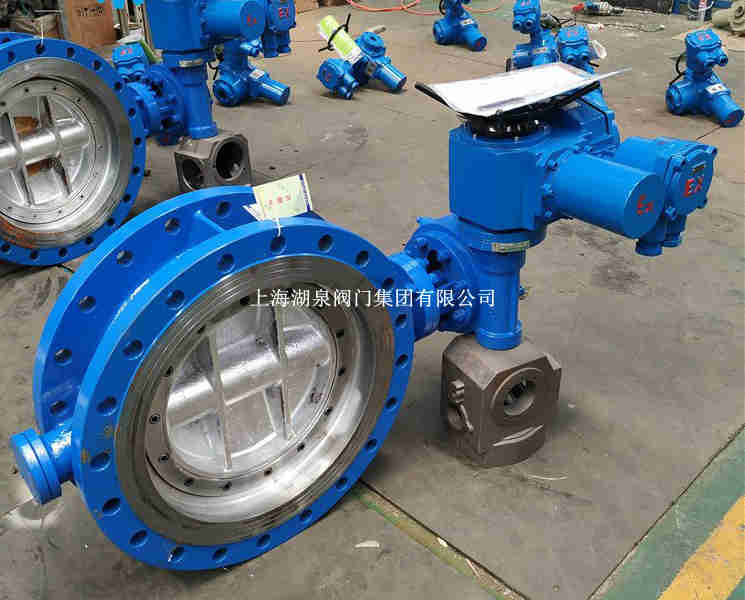

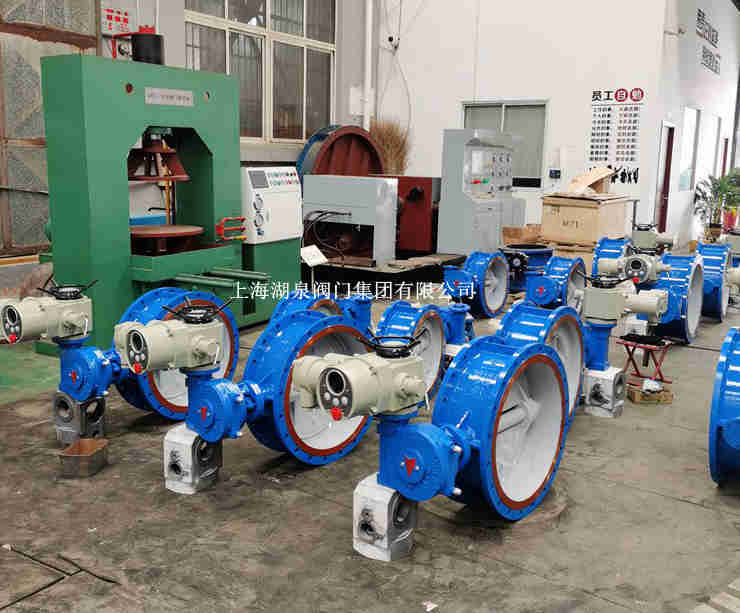

喜乐彩票电动蝶阀D943H-25C是由电动执行机构与三层次法兰式硬密封蝶阀共同构成,该蝶阀它采用弹性密封圈和多层次金属三偏心硬密封结构, 根据动作模式分类有：开关型和调节型。 d943h电动硬密封法兰蝶阀 执行标准 制造标准 JB/T 8527-97 法兰标准 GB9113-2000 结构长度标准 GB12221-89 检验标准 GB/T 13927-92 ,电动硬密封法兰蝶阀 产品尺寸参数 D943... 联系我们更多产品进入官网详细信息 D943H-16C、D943H-25C电动硬密封蝶阀外形尺寸 公称通径 长度 外形尺寸(参考值) 连接尺寸...

上海湖泉电动蝶阀型号D943H-16-DN50，D943H-16-DN65，D943H-16-DN80，D943H-16-DN100，D943H-16-DN125，D943H-16-DN150，D943H-16-DN200，D943H-16-DN250，D943H-16-DN300，D943H-16-DN350，D943H-16-DN400，D943H-16-DN450，D943H-16-DN600，D943H-16-DN700，D943H-16-DN800，D943H-16-DN900，D943H-16-DN1000，D943H-16-DN1200，D943H-16-DN1400，D943H-16-DN1600，D943H-16-DN1800，D943H-16-DN2000
D943H-25-DN50，D943H-25-DN65，D943H-25-DN80，D943H-25-DN100，D943H-25-DN125，D943H-25-DN150，D943H-25-DN200，D943H-25-DN250，D943H-25-DN300，D943H-25-DN350，D943H-25-DN400，D943H-25-DN450，D943H-25-DN500，D943H-25-DN600，D943H-25-DN700，D943H-25-DN800，D943H-25-DN900，D943H-25-DN1000，D943H-25-DN1200，D943H-25-DN1400，D943H-25-DN1600，D943H-25-DN1800，D943H-25-DN2000
D943H-10-DN50，D943H-10-DN65，D943H-10-DN80，D943H-10-DN100，D943H-10-DN125，D943H-10-DN150，D943H-10-DN200，D943H-10-DN250，D943H-10-DN300，D943H-10-DN350，D943H-10-DN400，D943H-10-DN450，D943H-10-DN500，D943H-10-DN600，D943H-10-DN700，D943H-10-DN800，D943H-10-DN900，D943H-10-DN1000，D943H--DN1200，D943H-10-DN1400，D943H-10-DN1600，D943H-10-DN1800，D943H-10-DN2000 ，不懂的地方可以咨询我公司。
