电动蝶阀D943H-16C dn800产品特点和技术参数

[ 2022-08-08 ]
喜乐彩票电动蝶阀D943H-16C dn800产品特点和技术参数电动法兰蝶阀由角行程电动执行机构和直通铸造蝶...  D943H-16C电动蝶阀D943H-16C DN800高温型电动硬密封蝶阀概述 D943H电动法兰式硬密封蝶阀、电动法兰式蝶饭,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于各行业，上海湖泉阀门厂家D943H-16 DN800耐300℃高温开关型电动蝶阀采用三偏心设计结构。其蝶板安装中心与旋转中心设计有严谨的偏心距。当阀门开启10℃乃至全开时,蝶阀的阀座密封面与蝶板即处于无接触状态，电动蝶阀D943H-16C、D943W-16P详细说明:电动蝶阀D943H-16/25/40C概述，本产品广泛应用于火力发电厂、石油、化工、印染等行业。

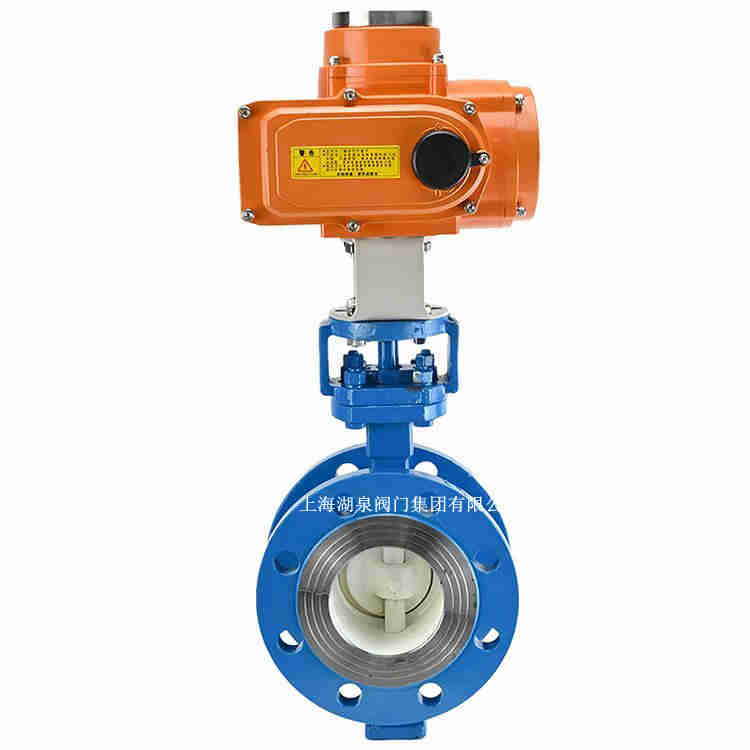

 电动蝶阀D943H-16C dn800
湖泉阀门厂家D943H-16c按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

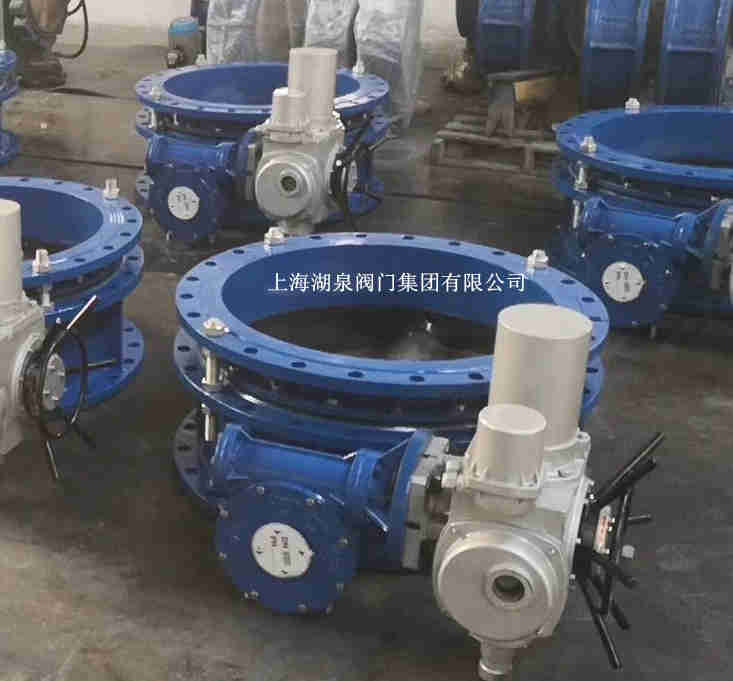

 电动蝶阀dn800
阀芯转角 0~70°
作用形式 电开式或电闭式
流量特性 近似等百分比
允许压差(Mpa) 0.6
性能指标 基本误差：±2.5%；回差≤±2.0%；死区≤3.0%
电源电压 AC220V、AC380V、DC24V
调节型 信号范围 0~10mA、4~20mA、1.5VDC
开关型 电信号 AC220V、AC380V、DC24V；反馈信号，有源触点信号或无源触点信号

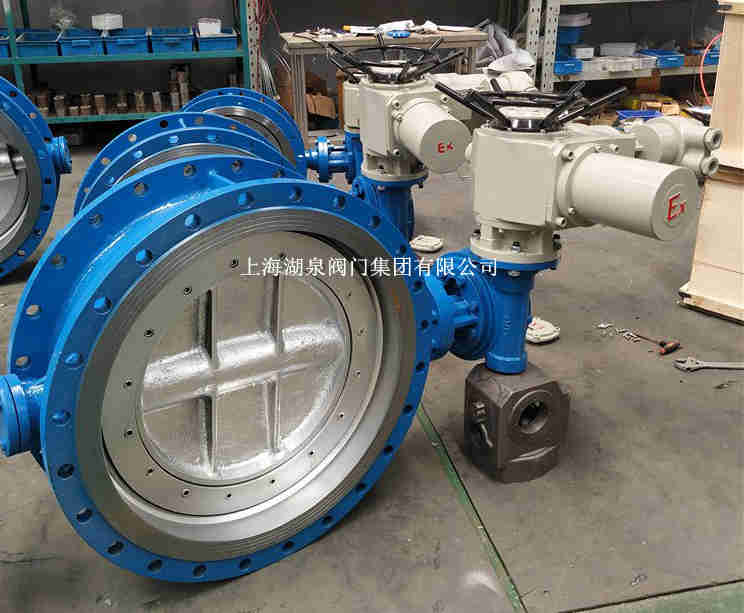

dn800电动蝶阀
电动蝶阀D943H-16C dn800产品特点和技术参数
公称通径
DN		 结构长度L 外形尺寸（参考值） 连接（标准值） 参考
重量Dt343H
H Dt343H PN0.6MPa PN1.0MPa
mm inch 短 长 H1 A1 B1 D D1 z-d D D1 z-d
50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 17
65 5/2 112 170 115 370 180 200 160 130 4-14 185 145 4-18 20
80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 23
100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 25
125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 40
150 6 140 210 175 555 270 280 165 225 8-18 285 240 8-22 47
200 8 152 230 208 605 270 280 320 280 8-18 340 295 8-22 60
250 10 165 250 243 680 270 280 375 335 12-18 395 350 12-22 95
300 12 178 270 283 800 380 420 440 395 12-22 445 400 12-22 124
350 14 190 290 310 835 380 420 490 445 12-22 505 460 16-22 181
400 16 216 310 340 915 450 470 540 495 16-22 565 515 16-26 260
450 18 222 330 380 960 480 490 595 550 16-22 615 565 20-26 338
500 20 229 350 410 1020 480 490 645 600 20-22 670 620 20-26 360
600 24 267 390 470 1225 480 660 755 705 20-26 780 725 20-30 540
700 28 292 430 550 1355 640 660 860 810 24-26 895 840 24-30 580
800 32 318 470 640 1470 640 660 975 920 24-30 1015 950 24-33 845
900 36 330 510 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1050
1000 40 410 550 770 1795 850 860 1175 1120 28-30 1230 1160 28-36 1500
1200 48 470 630 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 2000

1、客户对电动蝶阀D943H-16C dn800产品特点和技术参数有特殊要求，须在订货合同中提供以下说明：如结构长度、连接形式、公称直径、全通径、缩径、管道尺寸、接管尺寸、管道使用介质及温度、压力范围、实验、检验标准及其他要求
2、可根据客户特殊要求配置各类驱动装置（客户如有驱动装置提供厂家和型号）。
3、如由客户提供确定的电动蝶阀类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解*的条件下签订合同。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术阀门专家为您审核把关。
5、感谢您访问上海湖泉阀门,如有任何疑问.您可以致电给我们，为您提供优质的服务。
