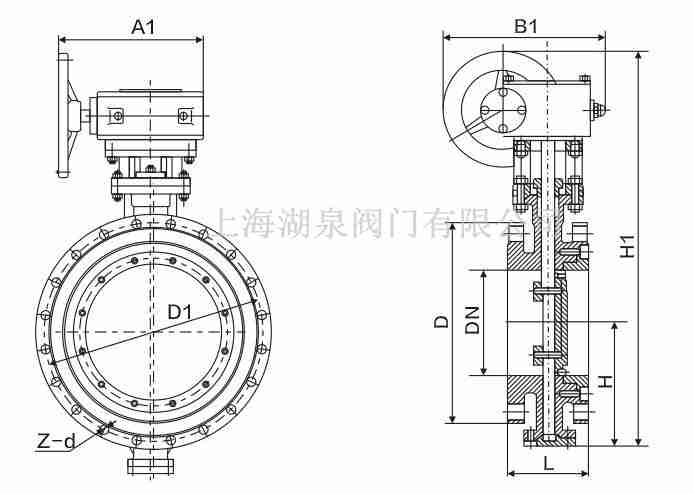

电动蝶阀DN100的外形尺寸和结构图——喜乐彩票电动蝶阀具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大。电动蝶阀特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该电动调节蝶阀广泛应用于食品、环保、轻...DN100 公称通径 DN125 安装尺寸 DN150 规格 DN200 电动蝶阀 D941X-16Q 法兰蝶阀 D941X-16Q 软密封蝶阀 D941X-16Q 可售卖地 全国 用途 截止 材质 球墨铸铁 型号 D941X-1....适用不同温度及6.4MPa 以下的压力等级,耐腐蚀等各种介质管线。 金属硬密封电动蝶阀用途 本蝶阀适用于食品.医药.石油化工.电厂.钢厂.工业环保水处理及高层建... 结构形式 直通式 安装尺寸 国标 标准 国标 工作温度 常温 公称通径 100mm 公称压力 PN1.0/1.6MPa 规格 dn50-dn800 介质温度范围 80℃ 口径 DN100 连接形式 对夹 流动方向 双向...

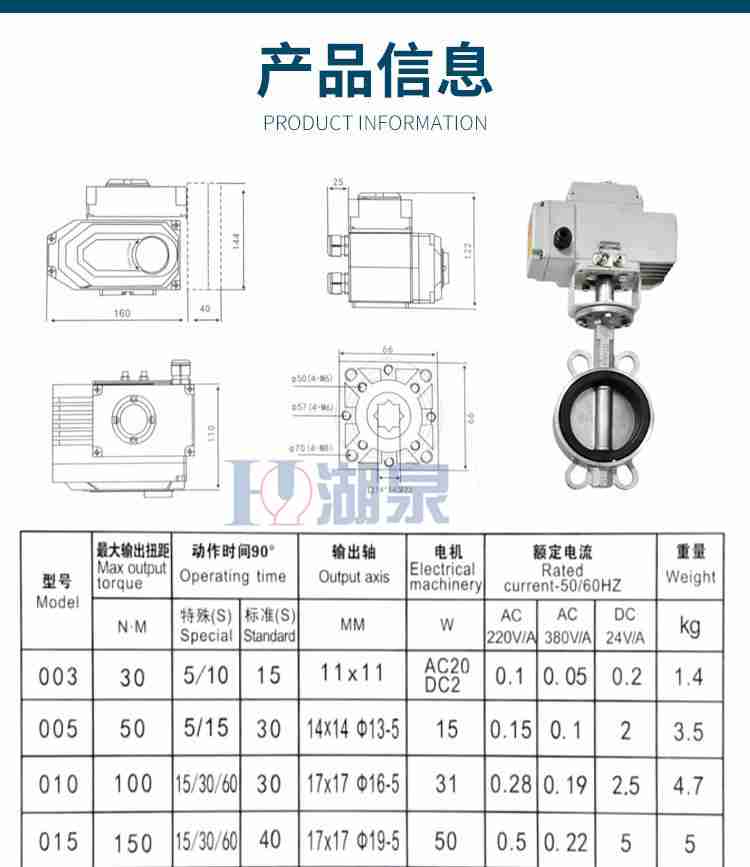

法兰电动蝶阀DN100由蝶阀和配套精小型电动执行器组成,具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截...法兰蝶阀结构尺寸。法兰蝶阀是法兰式连接阀门的一种,而常见的法兰连接阀门除了法兰蝶阀之外,还有法兰闸阀、法兰截止阀、法兰球阀等等。相比较其他的法兰式阀门,法兰蝶...法兰式软密封蝶阀规格图及蝶阀尺寸表(适用蝶阀型号:D41X、D341X) 我们阀门行业种类繁多,最常用的就是蝶阀,有国标蝶阀、美标蝶阀，电动伸缩型蝶阀-dn100电动伸缩蝶阀概述: 电动伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在425℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和...对夹式多层次金属密封电动调节蝶阀D973H-16C DN100是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省,安...

蝶阀采用与阀体相同材料加工成密封圈,采用电或气动传动。其适用温度随阀体选材而定,公称压力0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为:1、设计新颖、...电动蝶阀是由角行程电动执行器和蝶形阀体主城的控制阀。主要适用于空调、制冷、采暖等楼宇自动控制系统,同时也适用于化工、石油、冶金、电力、轻工等行业的生产过程的自动控制系统,以满足...该模型是根据某厂家DN100气动蝶阀的实际外型和尺寸建模而成。蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。操作简单,同时该电动阀门具有良好的流体控制特性。..电动蝶阀外形尺寸,专注阀门生产,专业生产气动pvc蝶阀,型号齐全,质量可靠,是您放心的选择,欢迎来电详询,更放心,质量可靠、服务周到、用户放心,高温硬密封蝶阀,好产品,耐温阀,耐阀阀门,高性价比高,专业生产,保证度高,规格齐全,超长质保,买的放心,用的安心,用心服务,专业生产销售,品质保证。

PN	DN	L	H2	Ho2	B2	A2
0.6MPa 1.0MPa	80	64	320	185	178	180
	100	64	340	198	178	180
	125	70	340	205	178	180
	150	76	415	241	178	180
	200	89	512	263	235	370
	250	114	570	292	235	370
	300	114	668	340	235	370
	350	127	745	385	235	370
	400	140	827	425	235	370
	450	152	915	462	235	370
	500	152	995	500	235	370
	600	178	1183	605	245	515
	700	229	1460	734	245	515
	800	241	1589	803	245	515
	900	241	1856	990	360	540
	1000	300	1958	1050	360	540
	1200	360	2013	1165	360	540
1.6MPa	80	64	513	265	178	180
	100	64	538	282	178	180
	125	70	560	295	178	180
	150	76	605	300	178	180
	200	89	749	321	235	370
	250	114	803	330	235	370
	300	114	880	365	235	370
	350	127	960	410	235	370
	400	140	1032	445	235	370
	450	152	1118	487	235	370
	500	152	1190	520	235	370
	600	178	1380	625	235	370
	700	229	1582	745	245	515
	800	241	1713	810	245	515
	900	241	1870	875	360	540
	1000	300	2000	940	360	540
	1200	360	2118	1060	360	540
2.5MPa	80	64	552	265	178	180
	100	64	585	290	178	180
	125	70	610	305	178	180
	150	76	765	315	178	180
	200	89	820	304	235	370
	250	114	910	336	235	370
	300	114	1000	386	235	370
	350	127	1055	425	235	370
	400	140	1108	456	235	370
	450	152	1140	490	235	370
	500	152	1238	552	235	370
	600	178	1399	635	245	515
	700	229	1611	750	360	540
	800	241	1782	820	360	540
	900	241	1915	886	385	565
	1000	300	2040	945	385	565
	1200	360	2184	1053	400	770
