电动阀门d941x-10 dn300产品说明书和选型样册

[ 2023-09-18 ]

电动蝶阀D941X-10 DN200 250 300阀门装置DQW部分回转适用于温度≤80℃,公称压力≤16MPa的食品、医药、化工、石油、电力冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截...适用于哪些场合电动中线蝶阀适用于流量调节。由于蝶阀在管路中的压力损失比较大,还应考虑关闭时蝶板承受管道介质压力的坚固性。型号D941X-10材质铸钢结构形式垂直板式应用于管道流量的控制,根据压力和压差的不同,可选用: 电动通风蝶阀、电动双偏心蝶阀、电动球阀。

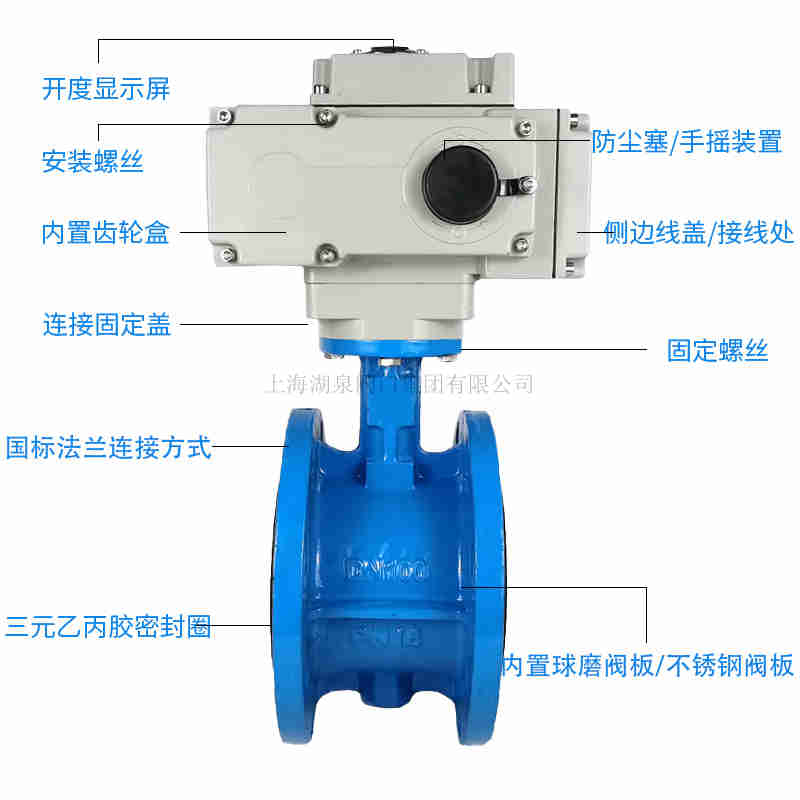

电动双法兰蝶阀D941X-10由阀门电动装置带动双法兰蝶阀作0-90°回转动作实现开启/关闭。公称通径DN50-DN1200,公称压力PN1.0MPa,阀体材质QT450,阀板材质QT450/304,适用介质:水气体油...适用于介质为水、海水的管路的泵出口位置,作为闭路阀兼有止回阀的特性,用以避免和减少管路系统中介质的倒流和水锤冲击,保护管路.对于电厂、水厂等工作电源十分可靠的...号 D941X-10Q DN400 电动法兰蝶阀的简介:电动法兰蝶阀是由电动执行器和封法兰蝶阀组合而来的,电动法兰蝶阀驱动是通过电动执行机构工作,旋转阀杆带动碟板在0-90°的范围内做启闭或...通常由角行程电动执行机构(0～90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。电动法兰蝶阀结构简单、体积小、重量...应用范围:石油、化工、电力、治炼、能源、建材、制药、造纸、水处理、酿造、食品加工、船舶及楼宇自动化系统等。
电动阀

D941X电动开关蝶阀品牌供应商,提供电动蝶阀标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。电动开关蝶阀符合相关制造标准、欢迎来...阀门型号:D941X,D941F46,D943H 通径规格:DN50～DN1200 结构形式:中线式、三偏心(软密封,硬密封) 阀体材质:铸钢WCB、不锈钢304、不锈钢316 公称压力:PN10、PN...是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。电动蝶阀工作原理不仅结构简单、体积小、重量轻、材料耗用省,安...球墨铸铁法兰蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流用。

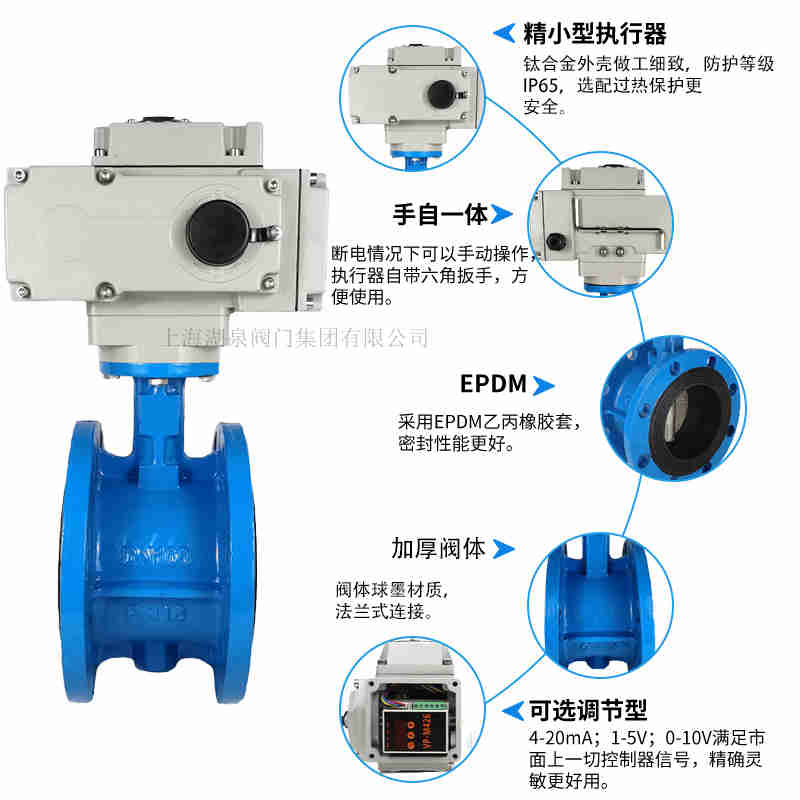

【D941X电动法兰式蝶阀】属于蝶阀系列的一种阀门,D941X电动法兰式蝶阀是采用一体化结构,接入220V或380V电源即可控制运转,也可加入控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节...电动蝶阀d941x-16型号: d代表蝶阀。 9代表驱动装置是电动。 4代表阀门与管道的连接方式是法兰连接。D941X-10P电动不锈钢法兰蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。电动蝶阀开度显示镜片与本体采用进口食品级玻璃胶粘接,粘接高度强,使产品无污染,耐高温,能有效抵抗雨水寖泡等恶劣环境的腐蚀。电动电动阀门阀门,型号齐全,满足您的需求,可根据用户的要求提供完善的售后服务,欢迎咨询,我们给您提供优质的服务,可根据用户截止到使用工况需求,提供优质配置满足客户的。

蝶阀厂家
电动蝶阀主要技术参数：

喜乐彩票公称通径	DN（mm）	50～800
公称压力	喜乐彩票 PN（MPa）	0.6	1.0	1.6
喜乐彩票试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	喜乐彩票气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	喜乐彩票手动、蜗杆蜗轮传动、气传动、电传动。
喜乐彩票零件名称	材料
阀体	喜乐彩票球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

喜乐彩票电动蝶阀密封材料***和适用温度：

材料品种	氯丁橡胶	丁晴橡胶	喜乐彩票乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	喜乐彩票天然橡胶	尼龙
英语简称	CR	NBR	喜乐彩票 EPDM	PTFE	SI	喜乐彩票 VITON	NR	PA
喜乐彩票型号代号	X或J	XA或JA	喜乐彩票 XB或JB	喜乐彩票 F或XC、JC	喜乐彩票 XD或JD	XE或JE	X1	N
耐温度	82℃	93℃	喜乐彩票 150℃	232℃	250℃	204℃	85℃	93℃
耐***温度	-40℃	-40℃	-40℃	-268℃	喜乐彩票 -70℃	喜乐彩票 -23℃	-20℃	喜乐彩票 -73℃
喜乐彩票适用工作温度	喜乐彩票 0~+80℃	-20~+82℃	-40~+125℃	喜乐彩票 -30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

公称通径 DN	外形尺寸						喜乐彩票连接尺寸
	L		H	D43H/D343H/D643H/D943H			PN0.6MPa			PN1.0MPa
	短	长	H	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	530	250	255	160	130	喜乐彩票 4-14	185	145	4-18
80	114	180	120	565	250	255	190	150	喜乐彩票 4-18	200	160	喜乐彩票 8-18
100	127	190	138	600	250	255	210	170	喜乐彩票 4-18	220	180	喜乐彩票 8-18
125	140	200	164	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	775	300	315	320	280	喜乐彩票 8-18	340	295	8-22
250	165	250	243	945	300	315	375	335	12-18	395	350	12-22
300	178	270	283	喜乐彩票 1070	300	315	440	395	12-22	445	400	喜乐彩票 12-22
350	190	290	310	喜乐彩票 1140	300	315	490	445	喜乐彩票 12-22	505	460	喜乐彩票 16-22
400	216	310	340	喜乐彩票 1210	300	315	540	495	喜乐彩票 16-22	565	515	喜乐彩票 16-26
450	222	330	380	喜乐彩票 1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1415	575	714	645	600	喜乐彩票 20-22	670	620	20-26
600	267	390	470	1605	656	810	755	705	喜乐彩票 20-26	780	725	20-30
700	292	430	550	喜乐彩票 1844	656	810	860	810	喜乐彩票 24-26	895	840	喜乐彩票 24-30
800	318	470	640	喜乐彩票 2040	656	810	975	920	喜乐彩票 24-30	1015	950	喜乐彩票 24-33
900	330	510	710	喜乐彩票 2255	785	863	1075	喜乐彩票 1020	喜乐彩票 24-30	1115	1050	28-33
1000	410	550	770	2380	785	863	1175	1120	28-30	喜乐彩票 1230	喜乐彩票 1160	28-36
1200	470	630	890	喜乐彩票 2640	785	863	1405	喜乐彩票 1340	喜乐彩票 32-33	喜乐彩票 1455	1380	32-39
1400	530	710	920	2886	喜乐彩票	喜乐彩票	喜乐彩票 1630	1560	喜乐彩票 36-36	喜乐彩票 1675	1590	36-42
1600	600	790	1085	3156		喜乐彩票	1820	1760	40-36	喜乐彩票 1915	喜乐彩票 1820	喜乐彩票 40-48
喜乐彩票 1800	670	870	1230	喜乐彩票 3421			2045	1970	44-39	2115	喜乐彩票 2020	喜乐彩票 44-48
2000	760	950	喜乐彩票 1350	喜乐彩票 3685			2265	2180	48-42	喜乐彩票 2325	喜乐彩票 2230	48-48
