对夹式蝶阀与法兰式蝶阀的区别是什么，哪个比较好

[ 2024-06-19 ]

安装方式区别：法兰蝶阀一般采用法兰连接，通过在管道上单独设置法兰连接的方式安装；而对夹蝶阀则是通过对接夹紧在管道上的对夹法兰的方式安装。连接方式区别：法兰蝶阀是通过螺栓将两个法兰连接在一起，并在法兰之间使用密封垫胶圈密封；而对夹蝶阀则是通过对夹法兰的卡紧力，将对夹法兰夹紧在管道上，再通过密封圈实现密封。

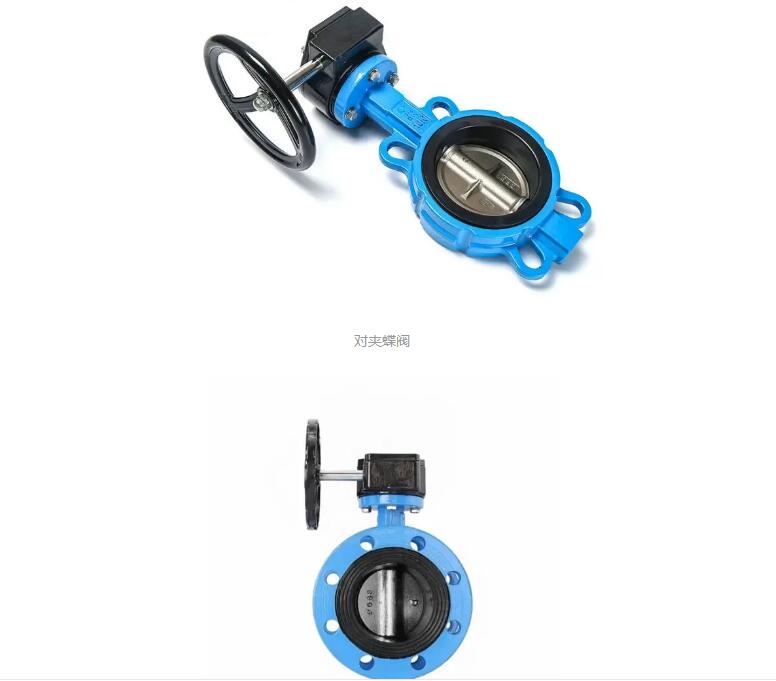

对夹式蝶阀与法兰式蝶阀的区别是什么

喜乐彩票 1、法兰式蝶阀多了两片法兰，对夹式少了两片法兰，当然价格也便宜一些，价格大概为法兰蝶阀的2/3。

2、法兰蝶阀比对夹式蝶阀的连接更可靠。对夹式蝶阀安装时不如法兰蝶阀方便，因为需要另外配法兰片，装不好还容易漏。

对夹蝶阀是属于对夹式的，用于小口径阀门的，法兰蝶阀是法兰式的，用于大口径阀门，它们的链接方式不一样，都是用来截流跟调节使用的。对夹式的阀门门螺栓长度较长,对施工精度要求较高,如果两面的法兰不对中,螺栓会受到较大的剪切力,阀门容易泄漏。对夹式的阀门螺栓一般比较长 ,在高温的工况下,螺栓膨胀后有可能会导致泄露,所以高温工况下不适宜用于大管径。而且对夹式蝶阀-般不能用于管线的末端和下游需要拆卸的场合,因为当下游的法兰拆卸下来的时候,对夹式的阀门会掉下来,这种情况就必须要在另外做短节以便拆卸,而法兰式蝶阀不存在上面的问题,但是成本会比较高。

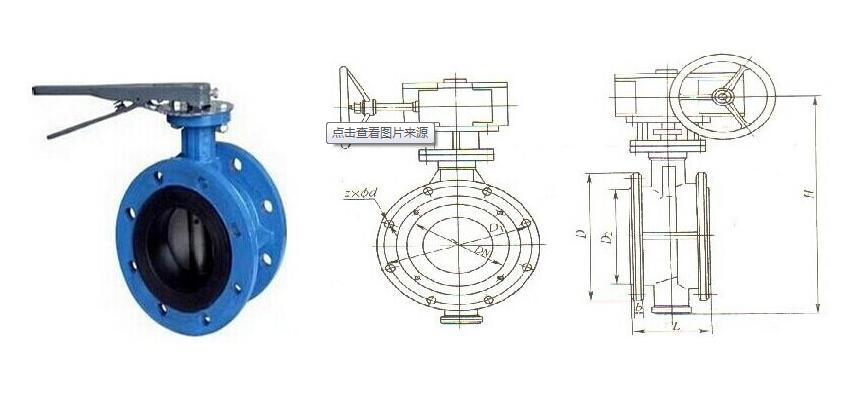

法兰蝶阀

喜乐彩票对夹式蝶阀阀体两端没有法兰,只有几个导向螺栓孔，阀门用一组螺栓螺母与端的法兰连接。相比之下，拆卸要方便些 ,阀造价较低,但缺点是一个密封面出问题 ,两个密封面都得拆开。

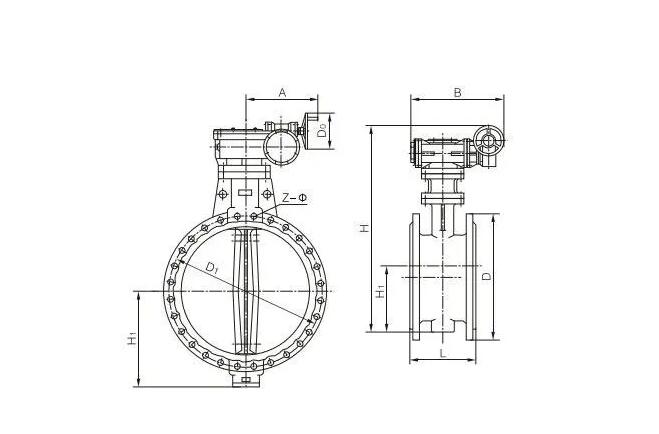

法兰式蝶阀阀体两端分别有法兰，与管法兰连接。密封相对更可靠一些,但阀造价比较高。

一、安装方式区别：

法兰蝶阀一般采用法兰连接，通过在管道上单独设置法兰连接的方式安装；而对夹蝶阀则是通过对接夹紧在管道上的对夹法兰的方式安装。

二、连接方式区别：

法兰蝶阀是通过螺栓将两个法兰连接在一起，并在法兰之间使用密封垫胶圈密封；而对夹蝶阀则是通过对夹法兰的卡紧力，将对夹法兰夹紧在管道上，再通过密封圈实现密封。

三、结构长度区别：

在结构长度上，法兰蝶阀一般比对夹蝶阀长度更长，因为法兰连接需要额外的管道长度来安装法兰；而对夹蝶阀则相对更短。

四、重量区别：

由于法兰蝶阀使用法兰连接，在连接点需要使用更多的螺栓，因此相对来说比对夹蝶阀更重。

五、驱动方式区别：

法兰蝶阀一般使用手动、电动或气动驱动方式，而对夹蝶阀则一般使用手动或电动驱动，气动驱动相对较少。

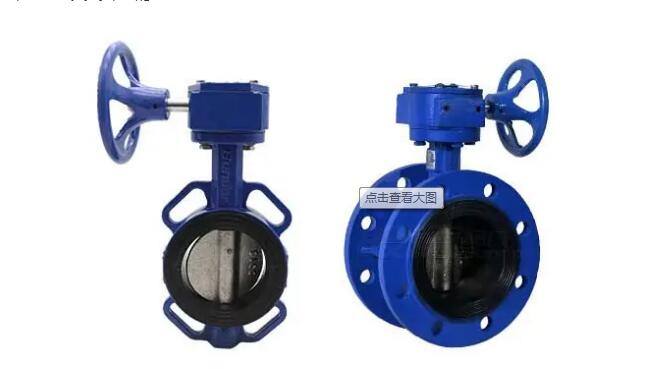

蝶阀厂家

1、价格方面，对夹式的便宜，价格大致为法兰的 2/3。选进口的阀门时，尽可能用对夹式，价格便宜。重量轻。

2、对夹式的阀门螺栓长度较长，对施工精度要求较高，如果两面的法兰不对中，螺栓会受到较大的剪切力，阀门容易泄漏。对夹式的阀门螺栓一般比较长，在高温的工况下，螺栓膨胀后有可能会导致泄露，所以高温工况下不适宜用于大管径。而且对夹式蝶阀一般不能用于管线的末端和下游需要拆卸的场合，因为当下游的法兰拆卸下来的时候，对夹式的阀门会掉下来，这种情况就必须要在另外做短节以便拆卸，而法兰式蝶阀不存在上面的问题，但是成本会比较高。

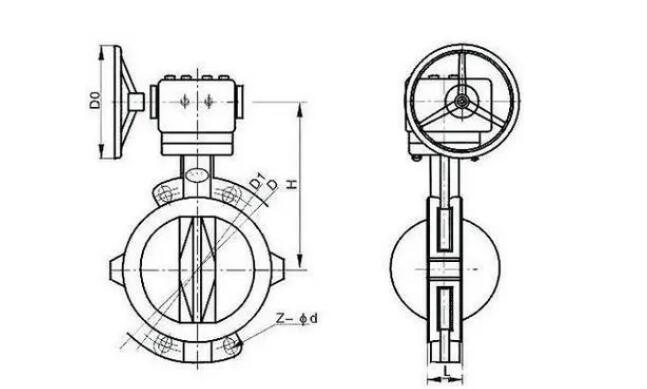

3、对夹式蝶阀阀体两端没有法兰，只有几个导向螺栓孔，阀门用一组螺栓 /螺母与端的法兰连接。相比之下，拆卸要方便一些，阀门造价较低，但缺点是一个密封面出问题，两个密封面都得拆开。法兰式蝶阀阀体两端分别有法兰，与管法兰连接。密封相对更可靠一些，但阀门造价比较高。
