电动蝶阀D971X-10 DN200表示什么意思及厂家技术参数
[ 2024-09-23 ]
更多相关产品点击：蝶阀

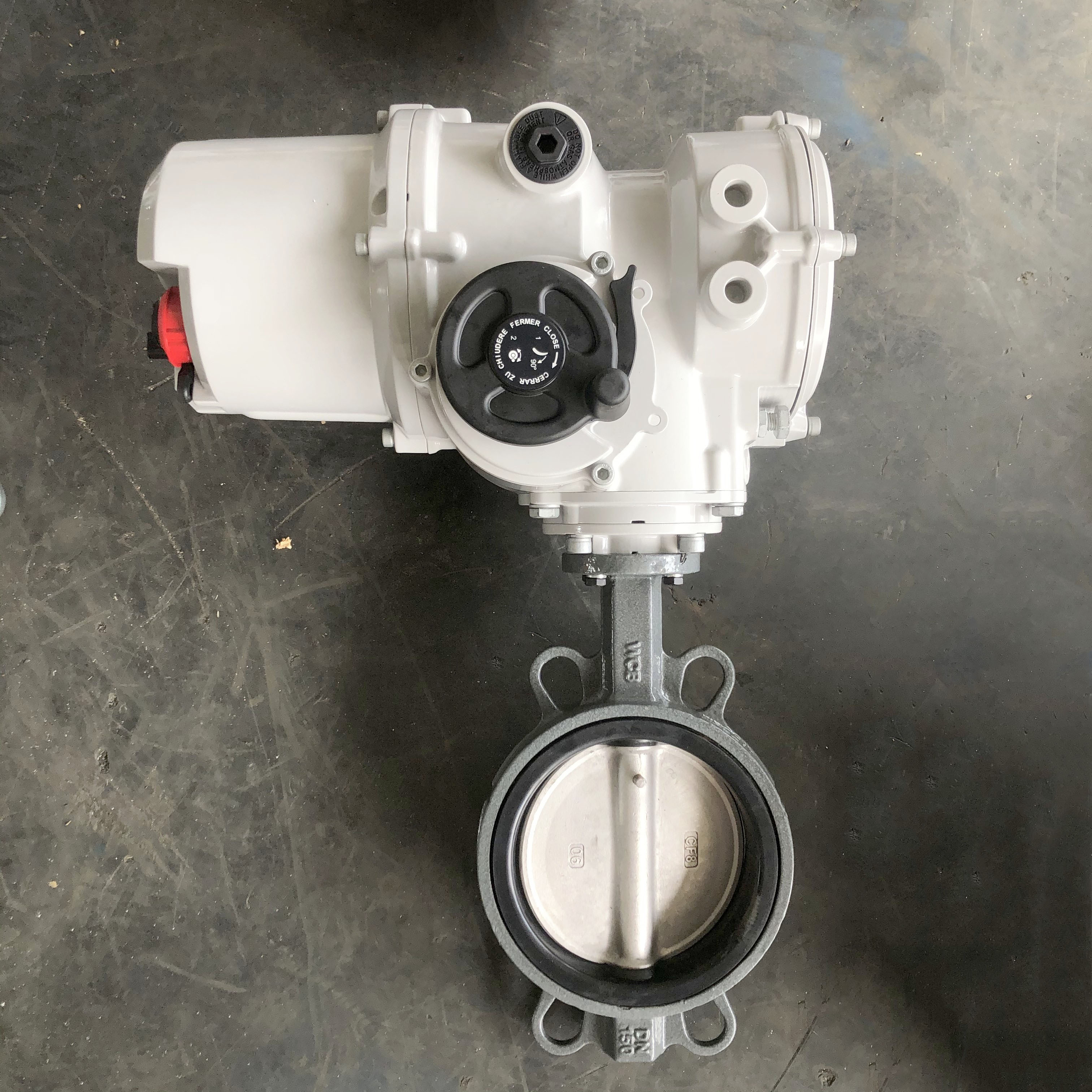

电动蝶阀D971X-10 DN200指的是一种特定型号的电动蝶阀，其中： D971X 是该电动蝶阀的型号标识。d代表“蝶阀”、9表示驱动方式为“电动”、7表示阀门连接形式为“对夹”、1表示阀门结构为“中线型”、x表示密封衬里材料为“橡胶”、10表示阀门最大承压为10公斤、。 DN200 指的是阀门的公称直径，即阀门的口径为200毫米。 这种电动蝶阀通常具有电动驱动装置，可以通过接入电源进行远程或自动控制，广泛应用于各种工业管道系统中，用于调节流量和切断流体。它们通常具有紧凑的结构、轻便的体积、优良的性能以及强大的功能，适用于多种工业领域，包括但不限于冶金、电力、石油化工、给排水和市政建设等。
D971X-10电动蝶阀是一种电动对夹蝶阀，具有软密封功能，设计用于多种工业应用场景。以下是关于D971X-10电动蝶阀的详细介绍：
结构特点：D971X-10电动蝶阀采用双偏心结构，具有越关越紧的密封功能，确保了密封性能的可靠性。其密封副材料选用不锈钢和丁腈耐油橡胶配对，提供了较长的使用寿命。此外，橡胶密封圈既可以位于阀体上，也可以位于蝶板上，适应不同介质的特点，为用户提供了更多的选择灵活性。蝶板采用框架结构，具有高强度和较大的过流面积，减小了流阻。整体烤漆处理能有效防止锈蚀，只需更换密封阀座密封材料，即可适应不同的介质。该阀门具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装，结构独特，操作灵活，省力方便。 技术参数：D971X-10电动蝶阀的公称通经DN范围为50～2000mm和50～1600mm，公称压力PN为0.6MPa、1.0MPa、1.6MPa。密封试验压力为0.66MPa、1.1MPa、1.76MPa，强度试验压力为0.9MPa、1.5MPa、2.4MPa。适用温度范围广泛，丁腈橡胶适用温度为-40℃～90℃，氟橡胶适用温度为-20℃～200℃，适用于水、空气、天然气、油品及弱腐蚀性流体等介质1。 应用领域：D971X-10电动蝶阀因其优良的性能和广泛的应用温度范围，被广泛应用于水厂、电厂、钢厂、造纸、化工、饮食等系统的供排水调节和截止使用。无论是淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质管道，D971X-10电动蝶阀都能满足需求，其小型轻便的设计使得安装和维护变得简单快捷。 驱动方式：D971X-10电动蝶阀可以通过蜗轮传动、电动或气动方式进行驱动，提供了多种控制选项以满足不同应用场景的需求1。 综上所述，D971X-10电动蝶阀以其独特的结构设计、优良的性能和广泛的应用领域，成为工业管道系统中不可或缺的组成部分。
D971X-10电动蝶阀的技术参数包括公称通径DN(mm)为50～2000，公称压力PN(MPa)有0.6、1.0、1.6，密封试验(MPa)为0.66、1.1、1.76，强度试验(MPa)为0.9、1.5、2.4。 这些阀门适用于不同的温度范围，具体为丁腈橡胶:-40℃～90℃，氟橡胶:-20℃～200℃。它们适用于介质包括水、空气、天然气、油品及弱腐蚀性流体。D971X-10电动蝶阀的驱动方式包括蜗轮传动、电动、气动，并且符合GB/T13927-92标准的泄漏率。此外，该阀门还采用了氟塑料衬里技术，适用于在-50℃～150℃的各种浓度的王水、氢氟酸和各种有机酸、强酸、强氧化剂及其它腐蚀性气体、液体介质的各种工业管路上使用。
电动蝶阀D971X-10的安装使用涉及几个关键步骤，包括安装前的准备、安装步骤以及注意事项：
1、安装前的准备： 阀门在开箱后应尽快安装，避免随意调整阀门上的紧固部件。 电动蝶阀可以安装在任意角度的管道上，但为了维护方便，建议不要倒置安装。 安装蝶阀法兰盘时，必须确保法兰面和密封橡胶对中，均匀拧紧螺钉，以确保密封面完全贴合。不均匀的拧紧力度可能导致橡胶变形，影响蝶板运动，甚至引发泄漏。
2、安装步骤： 将阀门放置于预安装的两片法兰之间。 将两端螺栓螺母轻轻插入法兰孔中，并稍加拧紧以校正法兰面的平面度。 使用点焊方法将法兰固定在管道上。 将法兰完全焊接固定在管道上。 焊接处冷却后，重新安装阀门，确保其在法兰中有适当的活动空间，避免损坏，同时保证蝶板有一定的开启间隙。 调整阀门位置，拧紧所有螺栓（注意力度），打开阀门，确保阀板能够自由开闭，并使阀板保持微开状态。 交叉均衡地将所有螺母拧紧，再次检查阀门是否能够自由开闭，确保蝶板未与管道接触。
3、注意事项： 电动蝶阀出厂前已调整好控制机构的启闭行程，为防止电源接通时方向搞错，用户在接通电源前应先手动启开到一半（50%）位置，再按电动开关检查方向是否正确。 电动蝶阀具有IP68防水电动执行器，适用于户外环境，能够抵抗户外较大的温度差异和防潮湿。 通过上述步骤和注意事项，可以确保电动蝶阀D971X-10的正确安装和使用，从而保证系统的安全和效率。
电动蝶阀D971X-10 DN200指的是一种特定型号的电动蝶阀，其中： D971X 是该电动蝶阀的型号标识。d代表“蝶阀”、9表示驱动方式为“电动”、7表示阀门连接形式为“对夹”、1表示阀门结构为“中线型”、x表示密封衬里材料为“橡胶”、10表示阀门最大承压为10公斤、。 DN200 指的是阀门的公称直径，即阀门的口径为200毫米。 这种电动蝶阀通常具有电动驱动装置，可以通过接入电源进行远程或自动控制，广泛应用于各种工业管道系统中，用于调节流量和切断流体。它们通常具有紧凑的结构、轻便的体积、优良的性能以及强大的功能，适用于多种工业领域，包括但不限于冶金、电力、石油化工、给排水和市政建设等。
D971X-10电动蝶阀是一种电动对夹蝶阀，具有软密封功能，设计用于多种工业应用场景。以下是关于D971X-10电动蝶阀的详细介绍：
结构特点：D971X-10电动蝶阀采用双偏心结构，具有越关越紧的密封功能，确保了密封性能的可靠性。其密封副材料选用不锈钢和丁腈耐油橡胶配对，提供了较长的使用寿命。此外，橡胶密封圈既可以位于阀体上，也可以位于蝶板上，适应不同介质的特点，为用户提供了更多的选择灵活性。蝶板采用框架结构，具有高强度和较大的过流面积，减小了流阻。整体烤漆处理能有效防止锈蚀，只需更换密封阀座密封材料，即可适应不同的介质。该阀门具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装，结构独特，操作灵活，省力方便。 技术参数：D971X-10电动蝶阀的公称通经DN范围为50～2000mm和50～1600mm，公称压力PN为0.6MPa、1.0MPa、1.6MPa。密封试验压力为0.66MPa、1.1MPa、1.76MPa，强度试验压力为0.9MPa、1.5MPa、2.4MPa。适用温度范围广泛，丁腈橡胶适用温度为-40℃～90℃，氟橡胶适用温度为-20℃～200℃，适用于水、空气、天然气、油品及弱腐蚀性流体等介质1。 应用领域：D971X-10电动蝶阀因其优良的性能和广泛的应用温度范围，被广泛应用于水厂、电厂、钢厂、造纸、化工、饮食等系统的供排水调节和截止使用。无论是淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质管道，D971X-10电动蝶阀都能满足需求，其小型轻便的设计使得安装和维护变得简单快捷。 驱动方式：D971X-10电动蝶阀可以通过蜗轮传动、电动或气动方式进行驱动，提供了多种控制选项以满足不同应用场景的需求1。 综上所述，D971X-10电动蝶阀以其独特的结构设计、优良的性能和广泛的应用领域，成为工业管道系统中不可或缺的组成部分。
D971X-10电动蝶阀的技术参数包括公称通径DN(mm)为50～2000，公称压力PN(MPa)有0.6、1.0、1.6，密封试验(MPa)为0.66、1.1、1.76，强度试验(MPa)为0.9、1.5、2.4。 这些阀门适用于不同的温度范围，具体为丁腈橡胶:-40℃～90℃，氟橡胶:-20℃～200℃。它们适用于介质包括水、空气、天然气、油品及弱腐蚀性流体。D971X-10电动蝶阀的驱动方式包括蜗轮传动、电动、气动，并且符合GB/T13927-92标准的泄漏率。此外，该阀门还采用了氟塑料衬里技术，适用于在-50℃～150℃的各种浓度的王水、氢氟酸和各种有机酸、强酸、强氧化剂及其它腐蚀性气体、液体介质的各种工业管路上使用。
电动蝶阀D971X-10的安装使用涉及几个关键步骤，包括安装前的准备、安装步骤以及注意事项：
1、安装前的准备： 阀门在开箱后应尽快安装，避免随意调整阀门上的紧固部件。 电动蝶阀可以安装在任意角度的管道上，但为了维护方便，建议不要倒置安装。 安装蝶阀法兰盘时，必须确保法兰面和密封橡胶对中，均匀拧紧螺钉，以确保密封面完全贴合。不均匀的拧紧力度可能导致橡胶变形，影响蝶板运动，甚至引发泄漏。
2、安装步骤： 将阀门放置于预安装的两片法兰之间。 将两端螺栓螺母轻轻插入法兰孔中，并稍加拧紧以校正法兰面的平面度。 使用点焊方法将法兰固定在管道上。 将法兰完全焊接固定在管道上。 焊接处冷却后，重新安装阀门，确保其在法兰中有适当的活动空间，避免损坏，同时保证蝶板有一定的开启间隙。 调整阀门位置，拧紧所有螺栓（注意力度），打开阀门，确保阀板能够自由开闭，并使阀板保持微开状态。 交叉均衡地将所有螺母拧紧，再次检查阀门是否能够自由开闭，确保蝶板未与管道接触。
3、注意事项： 电动蝶阀出厂前已调整好控制机构的启闭行程，为防止电源接通时方向搞错，用户在接通电源前应先手动启开到一半（50%）位置，再按电动开关检查方向是否正确。 电动蝶阀具有IP68防水电动执行器，适用于户外环境，能够抵抗户外较大的温度差异和防潮湿。 通过上述步骤和注意事项，可以确保电动蝶阀D971X-10的正确安装和使用，从而保证系统的安全和效率。
本文标题：电动蝶阀D971X-10 DN200表示什么意思及厂家技术参数
本文地址：http://liruids.com/tech-diefa/5765.html
