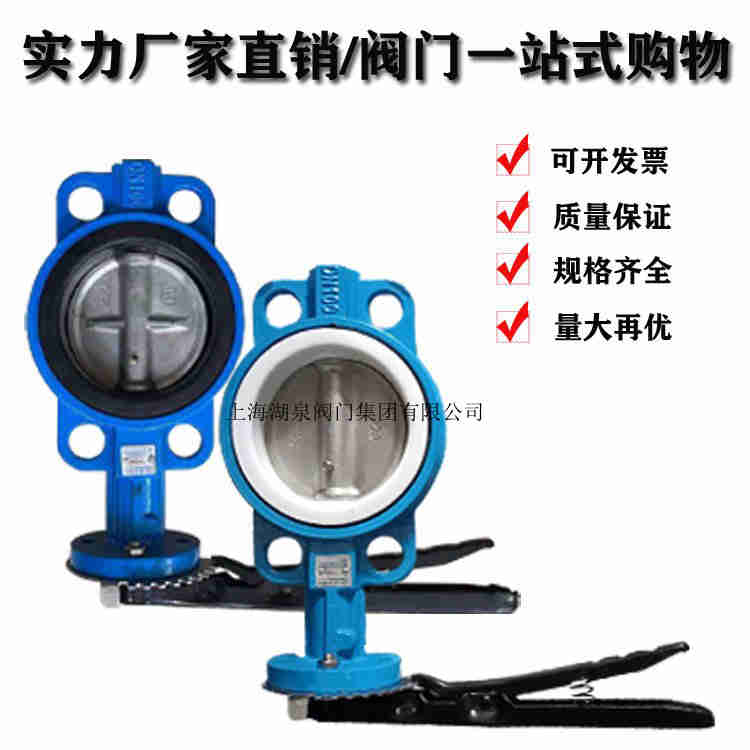

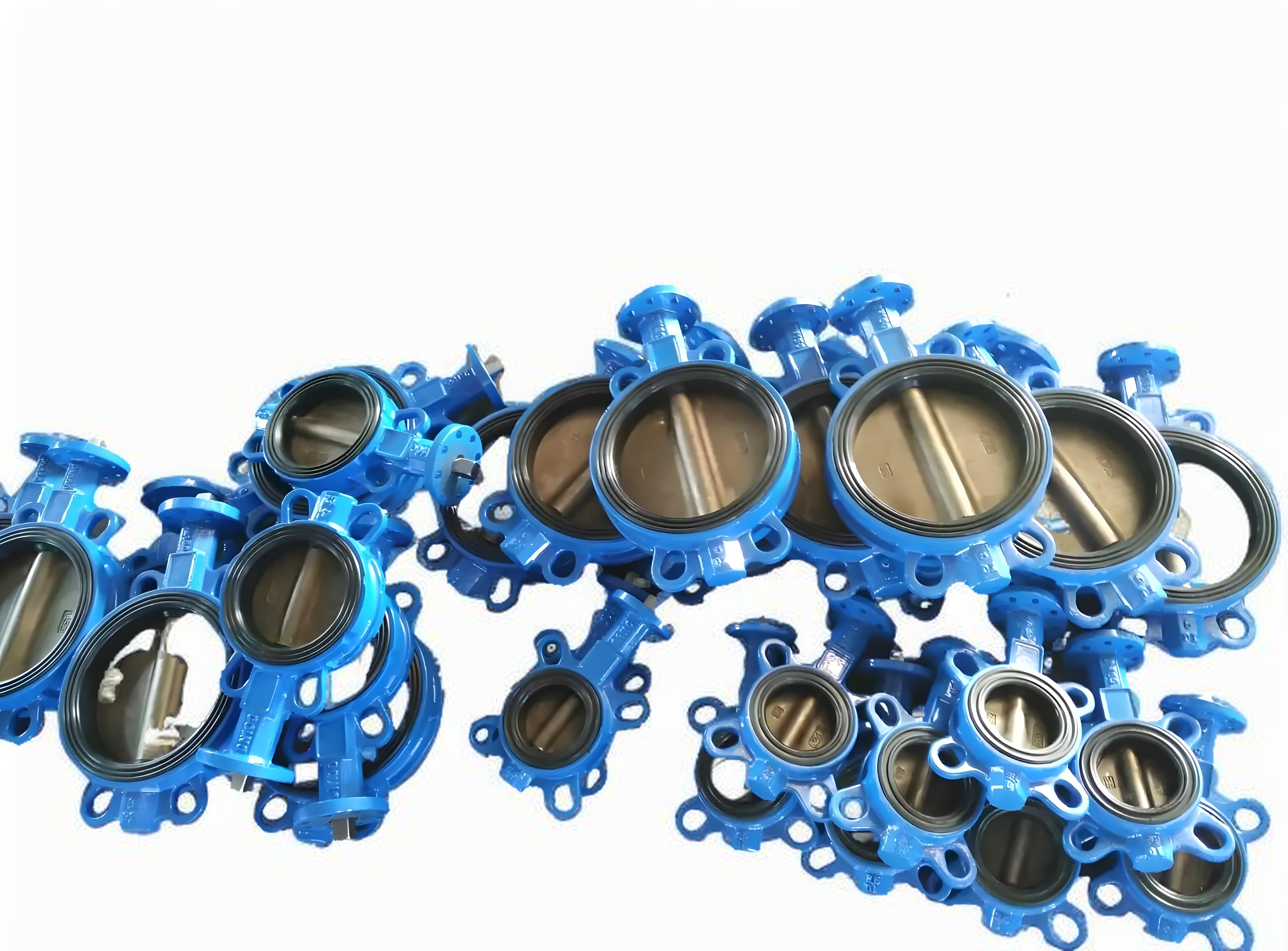

蝶阀D71X-10 DN65、D71X-10 DN100、D71X-10 DN150（对夹式橡胶软密封）

[ 2024-11-08 ]

喜乐彩票D71X-10蝶阀‌是一种对夹式蝶阀，适用于各种工程系统中输送弱酸碱介质的管道。其结构形式为垂直板式，具有中线结构，密封性能可靠，适用于煤气、天然气、冷热空气、化工冶炼和发电环保等工程系统‌。适用于水、蒸汽等介质，工作温度范围为≤120℃‌。蝶阀的材质包括铸铁、不锈钢和耐油橡胶等，连接形式为对夹式，密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长‌。 ‌密封性能‌：采用中线结构，具有越关越紧的密封功能，密封性能可靠。 ‌材料选择‌：橡胶密封圈可以位于阀体上或蝶板上，适用于不同特点的介质。 ‌强度和流阻‌：蝶板采用框架结构，强度高，过流面积大，流阻小。 ‌防腐防锈‌：整体烤漆，能有效防止锈蚀。 ‌双向密封‌：安装时只需更换密封阀座密封材料，即可适用于不同介质‌。该产品广泛应用于市政供水、化工、环保等工程系统中，适用于输送各种弱酸碱介质的管道‌。

喜乐彩票手动中线对夹蝶阀D71X-10/16C主要技术参数

公称通经DN（mm）	喜乐彩票 50～2000		50～1600
公称药理PN（MPa）	0.6	1.0	1.6
喜乐彩票密封试验（MPa）	0.66	1.1	1.76
喜乐彩票强度试验（MPa）	0.9	1.5	2.4
喜乐彩票适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
喜乐彩票适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

手动对夹蝶阀D71X-10/16C主要零部件材料

喜乐彩票零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	喜乐彩票 WCB、QT450-10、HT200、HT250
阀轴	喜乐彩票 2Cr13
密封圈	喜乐彩票丁腈耐油橡胶
填料	柔性石墨

手动对夹蝶阀D71X-10/16C密封材料

材料品种	氯丁橡胶	喜乐彩票丁腈橡胶	喜乐彩票乙丙橡胶	喜乐彩票聚四氟乙烯	硅橡胶	氟橡胶
代号	×或 0rJ	喜乐彩票 XA或orJA	喜乐彩票 XB或orJB	xC、JC或0rF	喜乐彩票 XD或orJD	× E或orJE
耐温度	82℃	93℃	喜乐彩票 150℃	232℃	250℃	204℃
耐***温度	喜乐彩票 -40℃	-40℃	喜乐彩票 -40℃	-268℃	-70℃	-23℃
适用工作温度	喜乐彩票 ≤65℃	≤80℃	喜乐彩票 ≤120℃	≤200℃	喜乐彩票 ≤200℃	喜乐彩票 ≤180℃

手动对夹蝶阀D71X-10/16C执行标准

喜乐彩票制造标准	喜乐彩票 GB/T 122387-89
喜乐彩票法兰标准	喜乐彩票 GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	喜乐彩票 GB/T 13927-92

喜乐彩票手动中线对夹蝶阀D71X-10/16C主要外形连接尺寸:　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

DN	L	H	HO	A	B	喜乐彩票 0.6MPa		喜乐彩票 1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	喜乐彩票 4-14	125	喜乐彩票 4-18	125	4-18
65	46	70	250	270	110	130	喜乐彩票 4-14	145	喜乐彩票 4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	喜乐彩票 8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	喜乐彩票 8-18
125	56	115	340	310	110	200	喜乐彩票 8-18	210	喜乐彩票 8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	喜乐彩票 8-22	240	8-22
200	60	164	430	353	150	280	喜乐彩票 8-18	295	8-22	295	8-22
250	68	206	499	353	150	335	12-18	350	12-22	355	喜乐彩票 12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26
