电动截止阀J961Y-100 DN50介绍和结构图

[ 2022-08-08 ]

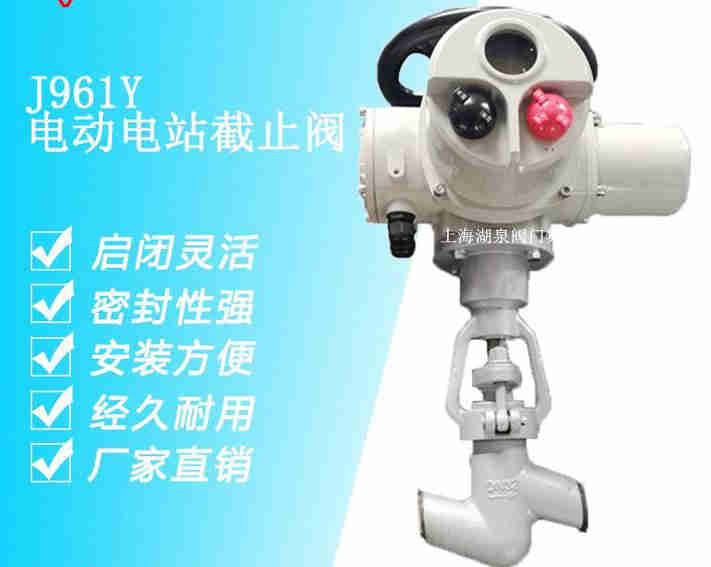

喜乐彩票电动截止阀J961Y-100 DN50介绍和结构图 WCB铸钢材质电动截止阀J961Y-100C DN32焊接式电动截止阀 , 产品型号:j961y-100i-50 产品简介:口径为50mm,压力为100kg,连接形式为焊接,密封面为硬质合金,阀体材质为铬钼钢。铬钼钢电动截止阀所过介质温度可达到550度,具有很好的耐高温... 产品名称: J961Y电动高温高压截止阀 产品型号: J961Y 连接方式: 焊接 结构方式: 直通式 驱动方式: 电动 产品口径: DN10-DN50 公称压力: 1.0mpa-20.0mpa 阀体材质: 锻钢、铬钼钢 , 961Y电动电站截止阀产品概述 焊接连接的截止阀适用于公称压力PN20.0～32.0Mpa及P(54)100V～P(57)170V,工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电... 型号 j961y-125c dn100 j961y-125c耐高压电动截止阀产品简介: j961y-125c耐高压电动截止阀的使用极为普遍,但由于开启和关闭力矩较大、结构长度较长,通常公称通径都限制在250mm以下, 电动高压截止阀概述: 电动焊接截止阀J961Y具有结构紧凑,密封面不易磨损、擦伤;密封性能好,制造与维修方便;启闭时阀瓣行程小,启闭时间短;阀门高度小,工艺性能好和适用范围广等特点。

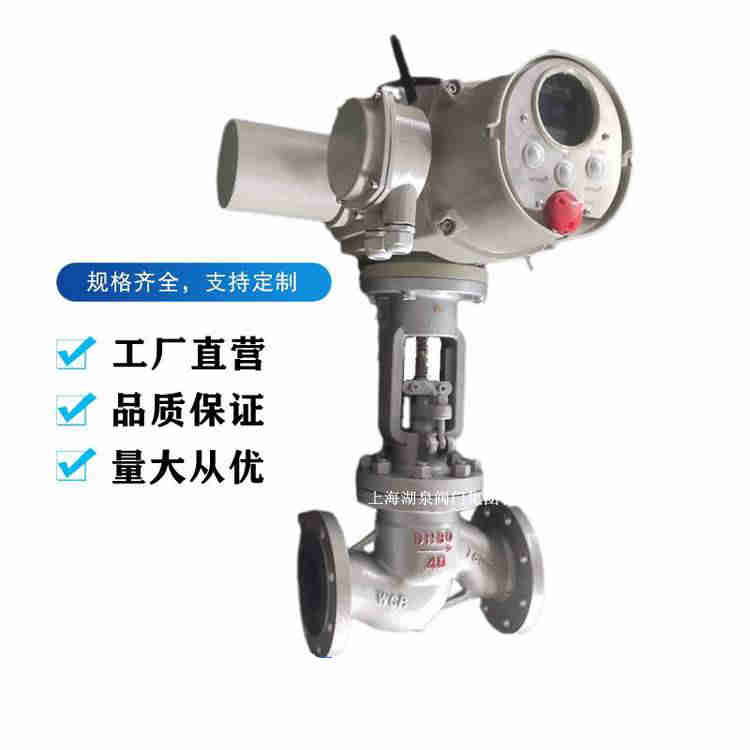

电动截止阀J961Y-100 DN50厂家
 电动截止阀J961Y-100 DN50介绍和结构图
阀体型式 高压锻造阀
阀芯型式 柱塞式(锥面)
公称通径 DN10 ～ DN100
公称压力 PN20.0～32.0MPa
连接形式 焊接式 (对焊、承插焊)

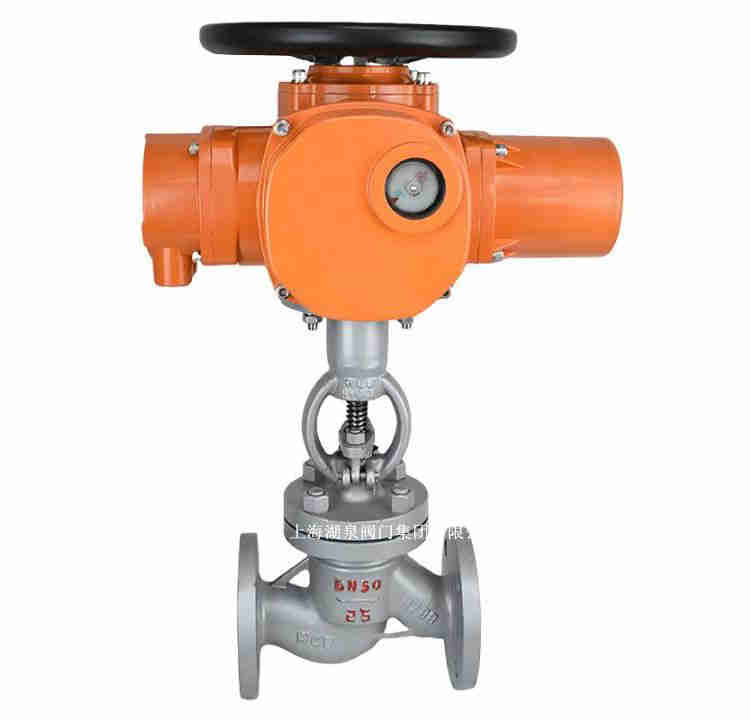

 电动截止阀
阀体型式 高压锻造阀
阀芯型式 柱塞式(锥面)
公称通径 DN10 ～ DN100
公称压力 PN20.0～32.0MPa
连接形式 焊接式 (对焊、承插焊)

 电动截止阀J961Y-100 DN50
型号 公称压力 试验压力（MPa） 工作压力（MPa） 工作温度（℃） 适用介质
强度试验 密封试验/上密封试验
Z961(960、962)
Y-250		 25 37.5 27.5 - ≤425 水、蒸汽
Z961(960、962)
Y-320		 32 48.0 36.0 - ≤425
Z961(960、962)
Y-P54 100		 - 30.0 22.0 P5410 ≤540 蒸汽
Z961(960、962)
Y-P54 170		 - 48.0 36.0 P5417 ≤540


通径 J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
主要外形尺寸和I连接尺寸（mm)
L D1 D2 D3 α H
15 150 17 36 / 37.5° 518
20 170 22 42 / 37.5° 518
25 170 26 42 / 37.5° 518
32 180 31 44 / 37.5° 560
40 230 38 60 / 37.5° 545
50 350 50 82 / 32° 748
65 330 69 100 110 32° 829
80 470 84 108 130 32° 898
100 560 107 144 165 32° 913
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V
15 150 17 40 / 37.5° 518
20 170 22 46 / 37.5° 518
25 170 26 46 / 37.5° 518
32 180 31 49 / 37.5° 560
40 230 38 60 / 37.5° 545
50 350 50 90 / 32° 748
65 330 69 104 115 32° 829
80 470 84 110 140 32° 898
100 560 107 148 170 32° 913
