截止阀型号规格尺寸表及外形尺寸是多少

[ 2024-04-09 ]

1、如果按照它的驱动方式来划分，它的规格有手动的，也有电动的，包括气动的方式，而不同的驱动方式所带来的作用也是不同的。如果选择的是手动截止阀，一般来说是在管路中进行操作，比如在水管上面还有锅炉蒸汽管或者化工产品的输送等等，选择手动的节水阀就会比较安全。

2、如果按照性能来划分，截止阀的型号主要有保温、低温、高温等等，而且作用也是各不相同的，比如选择的是低温截止阀，它就是用来输送液化后的气体。

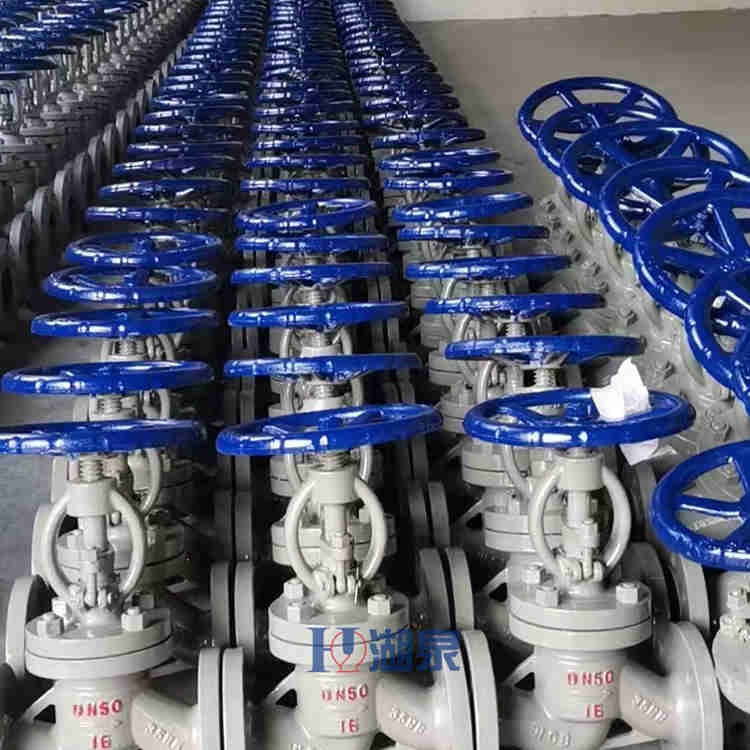

截止阀

1. 直通式截止阀：直通式截止阀是一种最简单的结构，它与管道成一直线，流体可以直接通过。当阀门关闭时，流体被阀门芯截断，阻止了其通过管道的通道。
2. 角式截止阀：角式截止阀又被称为角阀，其阀体呈角形，适用于垂直或水平安装，通常用于中小口径的管道。
3. 波纹管截止阀：波纹管截止阀是一种特殊的截止阀，其波纹管芯和密封面通过波纹管连接，具有自补偿和无泄漏的优点，主要应用于高温高压介质的控制。

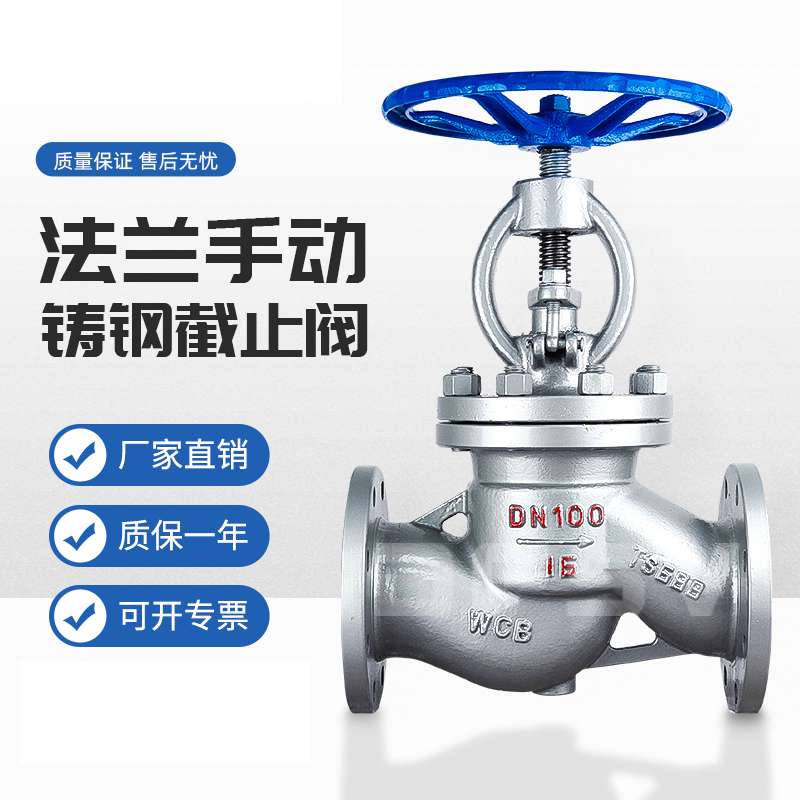

阀

截止阀尺寸

截止阀尺寸如下：DN(10、15、20、25、32、40、50、65、80、100、125、150、200、250、300);in(3/8"、1/2"、3/4"、1"、1 1/4"、1 1/2"、2"、2 1/2"、3"、4"、6"、8"、10"、12"、14"、16"、18"、20"、24")。

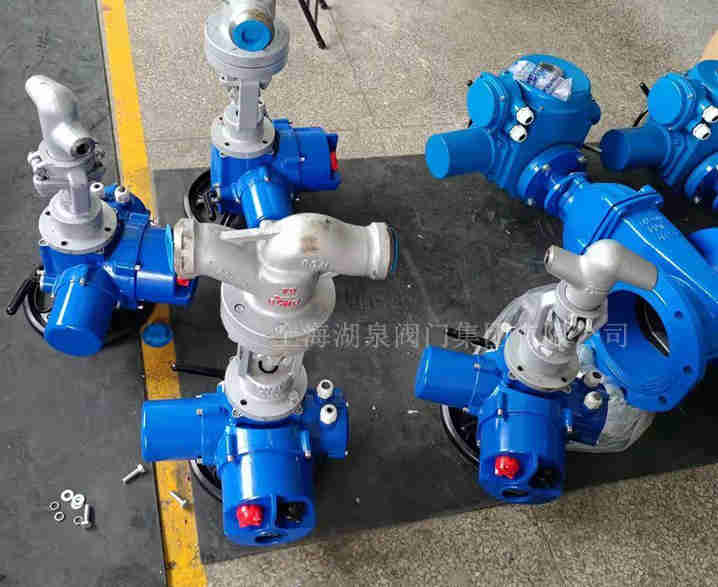

阀门

喜乐彩票 1、GB/T 12233-2006《通用阀门铁质截止阀与升降式止回阀》

2、GB/T 12235-2007《通用阀门 法兰连接钢制截止阀与升降止回阀》

3、JB/T53174-94《截止阀 产品质量分等》

4、JB/T53165-92《高压平衡截止阀》

喜乐彩票 5、GB/T 587-2008《船用法兰青铜截止阀》

喜乐彩票 6、GB/T 590-2008《船用法兰铸铁截止阀》

7、GB/T 8464-2008《铁制和铜制螺纹连接阀门》

8、GB8465.2-87《内螺纹连接闸阀、截止阀、球阀、止回阀 基本尺寸 铁制截止阀》

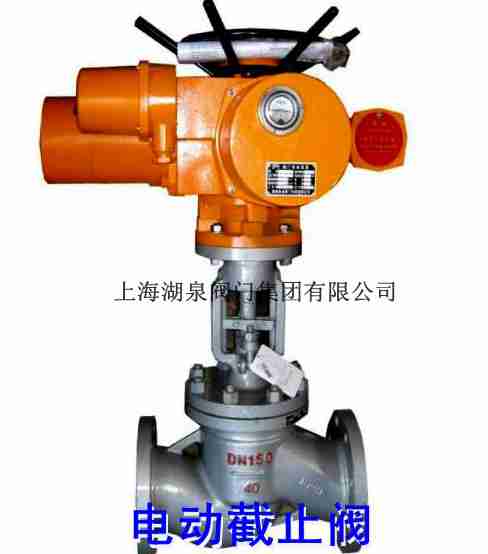

电动阀
截止阀的尺寸通常可以通过以下几个关键参数来确定：
口径（Nominal Size）：阀门口径是指阀门的流体通道尺寸，通常以英寸（inch）或毫米（mm）表示。它表示阀门能够处理的流体流量大小。口径信息通常在阀门的名称板、产品文档或阀门本体上标明。
阀门类型：不同类型的截止阀（如球阀、蝶阀、闸阀等）有不同的外形和结构，因此需要查看阀门的外观和形状来确定其类型。
连接方式：截止阀通常具有不同的连接方式，包括法兰连接、螺纹连接、焊接连接等。通过检查阀门的连接方式，可以确定其适合的管道连接类型。
压力等级：阀门通常标有其设计的最大工作压力等级。这是一个重要参数，因为它指示了阀门能够承受的最大压力。通常以标准的压力等级（如ANSI Class，PN等）表示。
