球阀的结构和特点

[ 2013-07-04 ]

球阀是在旋塞阀的基础上发展起来的阀门。它的启闭件是一个围绕着阀体的垂直中心线做回转运动的球体，故称为球阀。

1.球阀的特点
(1)中、小口径球阀，相对而言结构简单，体积小，重量轻。特别是球阀的高度远小于闸阀和截止阀。
(2)流动阻力小：全开时球体通道、阀体通道和连接管道的截面积相等，并且成直线相通，介质流过球阀，相当于流过一段直通的管子，所以在各类阀门中球阀的流动阻力最小。
(3)启闭迅速，介质流向木受限制；球阀与旋塞阀—样，启闭时只需把球体转动90°，比较方便而迅速。

2.球阀的结构
    球阀主要由阀体、球体、密封圈、阀杆及驱动装置等组成。
    (1)阀体；阀体内容纳球体和密封圈，并有介质进、出口通道。
    (2)球体：球体是球阀的启闭件，它的表面是密封面，因此要求较高的精度和粗糙度。球体内有圆形截面的介质通道，迥道的直径通常等于阀的公称道径。对于直通球阀，球体上的通道是直通的。
    按照球体在阀体内的固定方式，球阀可分浮动球式和固定球式两种。

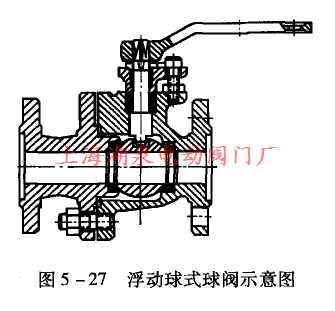

    浮动球式球阀如图5-27所示。球体足可以浮功的，在介质压力作用下球体被压紧到比口侧的密封圈亡，从而保证密封。它的特点是结构简单、单侧密封、密封性能较好，但由于球面与出口侧密封固之间压紧力较大，所以启闭力矩也大，一般适用于较小口径和较低压力的场合。

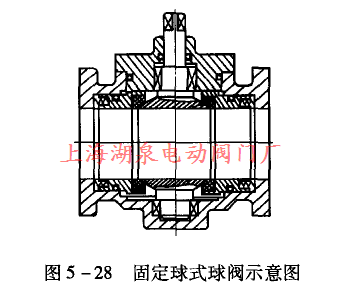

    固定球式球阀如图5-28所示。球体被上下两端的轴承固定，只能转动，不能产生水平位移。为了保证密封性，它必须有能够产生推力的浮动阀座，使密封圈压紧在球体上，因此它的结构复杂．外形尺寸大。由于球体被轴承固定，介质对球体的压力是由轴承来承受的，因而密封图不易磨损，使用寿命长。密封圈与球体间的摩擦力小，启闭也较省力。一般适用于较大口径、较高压力的场合。
浮动球式球阀
