三通阀门开关方向图解

[ 2023-03-16 ]
三通阀门开关方向图解知道吗?三通阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。三通阀门根据材质还分为铸铁阀门,铸钢阀门,不锈钢阀门,铬钼钢阀门,铬钼钒钢阀门,双相钢阀门,塑料阀门,非标订制等阀门材质。

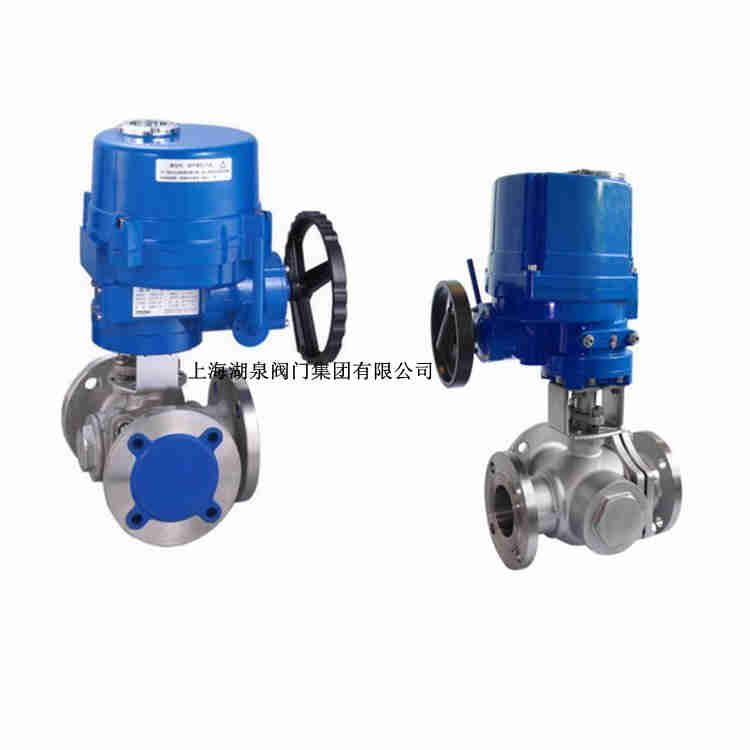

 电动阀

三通阀门与二通阀门外观上最明显的差别,就是多一个流道口。三通阀门主要用于改变介质流向,三通阀门它除了进口A、出口B、还有换向口C,普通阀门是不具备改变介质流向功能。
三通阀门其工作过程 :阀门打开介质从A进入阀门,经B流出阀门,当旁路需要介质流入时,开启执行机构,阀芯换向,介质A进C出,当管线不需要介质流入时,开启执行机构°,阀门关闭截断介质。
 电动阀厂家
三通阀门广泛用于石油、化工、天然气、电站、冶金、国防科研等领域;主要介质有水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等各种类型流体地流动; 阀门的工作压力可从0.0013MPa到1000MPa 的超高压,工作温度从-269℃的超低温到1430℃的高温。

 阀门

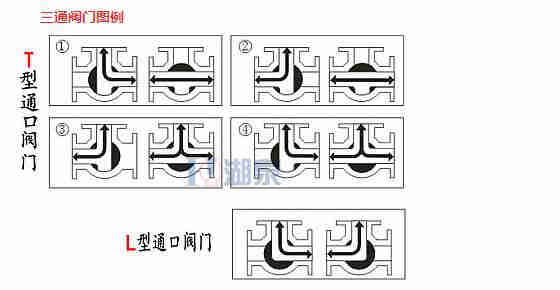

三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。此款T型三通球阀适用于介质的分流、合流以及流向的切换,另外一点T型孔道可以使三个通道互相连通或使其中两个通道连通。另外说下L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。L 型三通球阀适用介质流向的切换,能使相互垂直的两个通道连通。具体的示意图见阀体结构本身,很好辨别,此款三通阀门比普通球阀作用多,使用会更方便,当然价格也会略高。

1、 三通阀的结构是由两个阀芯和阀座组成,当一个阀芯与阀座的流通面积加大时,另一个阀芯与阀座间的流通面积就会出现相应的减少。三通阀门是利用阀芯自身导向,更换气、开气闭时必须更换执行机构。
2、三通阀门在分流时,只能通过阀门内部的正作用与反作用来实现,不像双座阀分流是可以直接通过将阀体或阀芯与阀座反装来实现。
3、当三通阀用于需要流体进行配比的控制系统时,由于它能同时代替一个气开控制阀和一个气关控制阀,因此可以降低安装成本和减少安装空间。
4、三通阀工作时,其中一个通路处全关,而另一个通路全开。三通阀门关闭时受力与单座阀相似。由于小口径不平衡力小,合流阀可用于分流场合。
5、 三通阀门的阀芯与套筒阀的套筒一样,其节流面积有大有小,并且带有减小共振的功能。

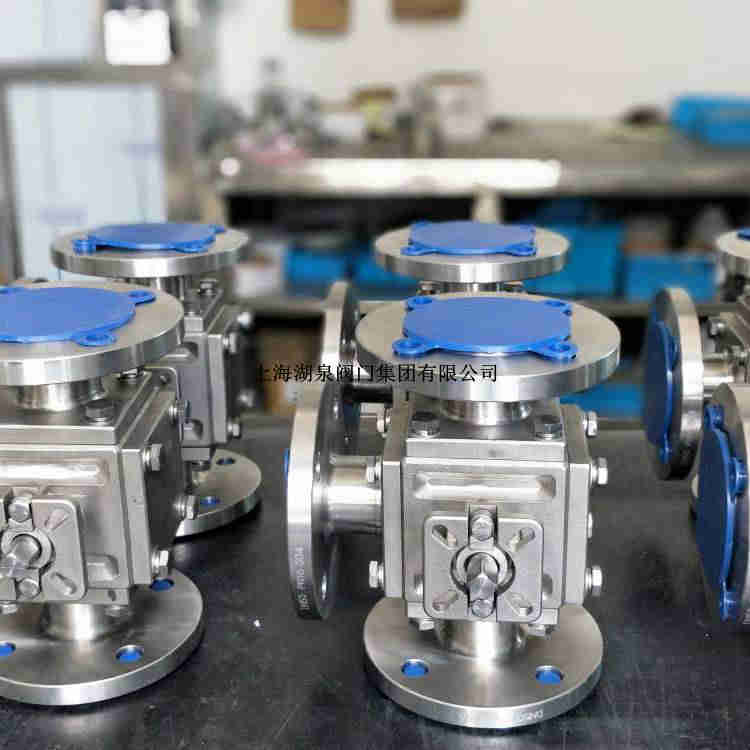

 三通阀门

L型流道的三通4面阀座球阀,采用2面阀座。主要用于流路的换向。
T型流道的三通4面阀座球阀,采用4面阀座,受力平衡,保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。

L型国标连接尺寸和外形 PN1.6MPa
型号 公称通径
DN(mm)
尺寸(mm)
L L2 D D1 D2 b f Z-d H W
Q44F-16C
(P)
(R)
15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 220
65 260 130 180 145 120 16 3 4-18 193 240
80 280 140 195 160 135 20 3 8-18 217 270
100 320 160 215 180 155 20 3 8-18 245 350
125 380 190 245 210 185 22 3 8-18 282 500
150 440 220 280 240 210 24 3 8-23 319 600
200 550 260 335 295 265 26 3 12-23 380 1000
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1800
T型国标连接尺寸和外形 PN1.6MPa
型号 公称通径
DN(mm)
尺寸(mm)
L L2 D D1 D2 b f Z-d H W
Q45F-16C
(P)
(R)
15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 240
65 260 130 180 145 120 16 3 4-18 193 270
80 280 140 195 160 135 20 3 8-18 217 350
100 320 160 215 180 155 20 3 8-18 245 500
125 380 190 245 210 185 22 3 8-18 282 600
150 440 220 280 240 210 24 3 8-23 319 1000
200 550 260 335 295 265 26 3 12-23 380 1300
250 670 310 405 355 320 30 3 12-25 460 1700
300 720 370 460 410 375 30 3 12-25 520 2100
