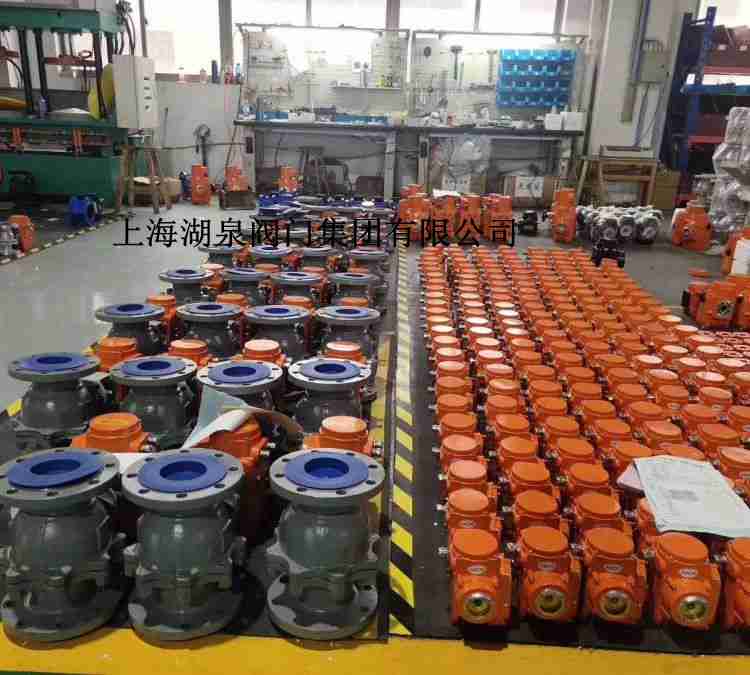

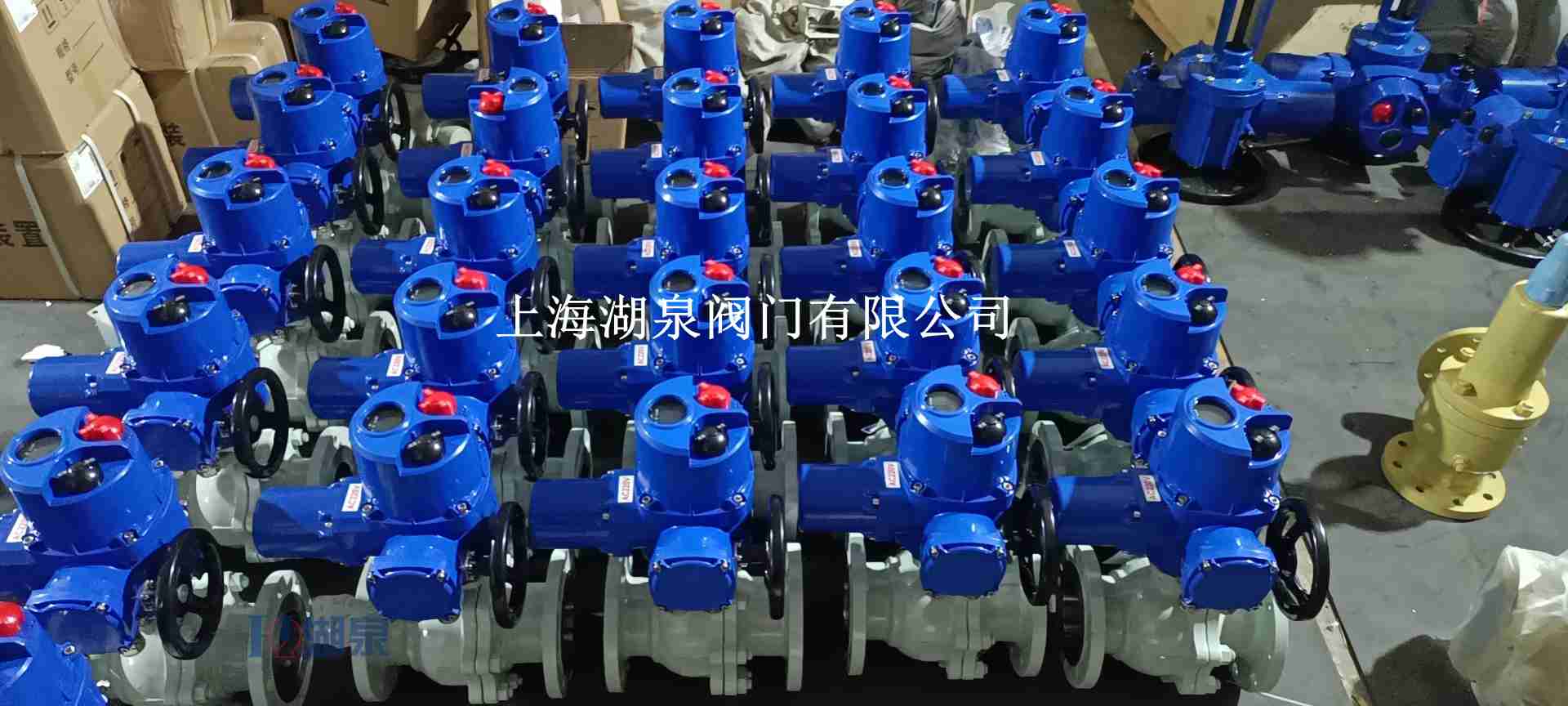

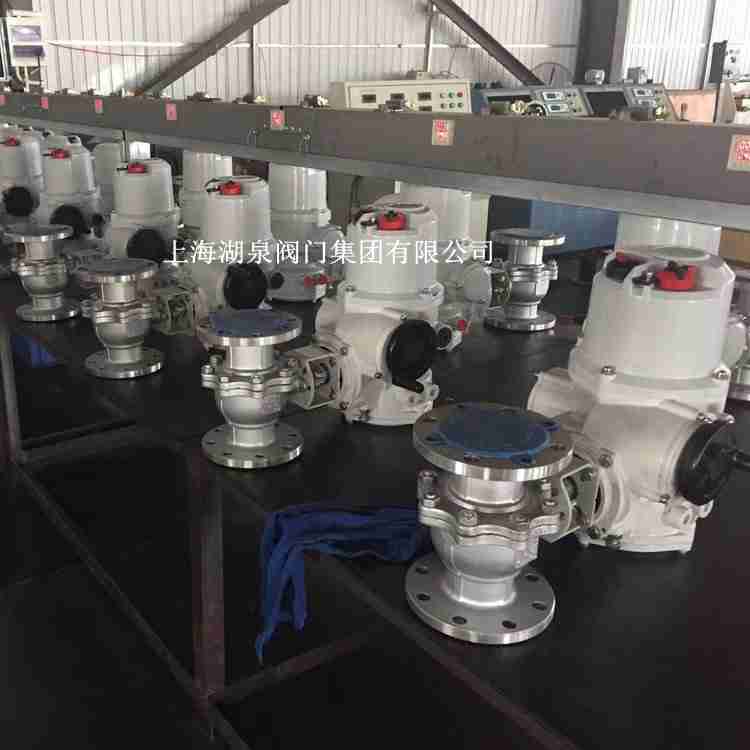

电动球阀型号规格尺寸表及图片， 球阀的尺寸主要包括管径、长度、宽度等方面。球阀的管径一般为DN15~DN2000,长度和宽度根据不同的型号和材料会有所不同。球阀参数表名称型号公称压⼒PN/MPa 适⽤介质适⽤温度≤/℃公称通径DN/mm内螺纹球阀Q11F-161.6 油品、⽔10015～65球阀Q41F-16 32～150电动球阀Q941F-16 50～150球阀Q41F-16P 硝酸类100，125，150 球阀Q41F-16FR 醋酸类100，125，150 L形三通式球阀Q44F-16Q油品、⽔15～ 150T形三通式球阀Q45F-16Q 15～150蜗轮传动固定式球阀Q347F-... 球阀型号规格尺寸表 公称压力或压力级:PN1.0-32.0MPa、ANSICLASS150-900、JIS10-20K;公称通径或口径:DN6～900、NPS1/4～36。球阀(Ballvalve),启闭件(球阀)由阀杆驱动,并绕球阀轴作...提供的 电动球阀『标准、型号、结构、尺寸』,上海湖泉阀门球阀系列:进口球阀美国进口球阀 、耐腐蚀球阀Q41F46-16、电动球阀Q941F-16C 、精小型三段式球...球阀的型号代号的表达方式主要包括球阀的附加代号、球阀名称代号、驱动方式、连接形式、结构形式、密封材质、压力等级、阀体材料。

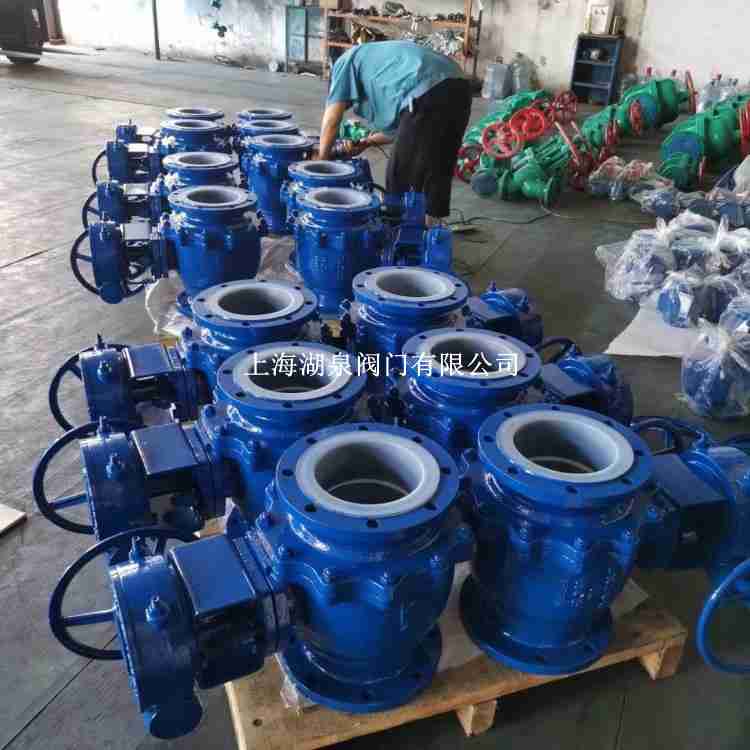

常见的球阀型号有：V型球阀：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H；  10、保温球阀：BQ41F、BQ641F、BQ941F；  11、不锈钢球阀：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H;  12、衬氟球阀：Q41F46、Q641F46、Q941F46；  13、低温球阀：DQ41F、DQ41H、DQ41Y;  14、对夹式球阀：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H、  15、高温球阀：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL、  16、固定球阀：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W;涡轮球阀：Q341F、Q341H、Q341W、Q341Y;  17、焊接球阀：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H;  18、偏心半球阀：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940Y；  19、上装式球阀：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F；  20、三通球阀：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H;  21、四通球阀：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。

球阀型号编制表示方法：

喜乐彩票 1.球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S

喜乐彩票 DY多表示上装式；

2.球阀名称代号：Q表示球阀；

喜乐彩票 3.球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代

号；

4.连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；

5.结构型式代号：

（1）浮动式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；

（2）固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型

三通；

6.密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑

喜乐彩票 料、蒙乃尔P、Y硬质合金、W阀体直接加工；

喜乐彩票 7.压力等级代号：

（1）16表示压力为16公斤（1.6Mpa）最大可到64Mpa；

（2）150LB表示美标磅级压力，最大耐压等级可达2500LB（150LB=1.6MPA/300LB=2.5-

4.0mpa/400LB=6.4mpa/600LB=10mpa）；

喜乐彩票 （3）5K表示日级压力，最大压力63K;

阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。

电动执行器技术参数		电动球阀阀体参数
电源	喜乐彩票 AC110、220、380V/DC24、220V	喜乐彩票 公称通径	DN15～200mm
喜乐彩票 输出力矩	喜乐彩票 50N·M～2000N·M	公称压力	PN1.6、2.5、4.0、6.4、10MPa
喜乐彩票 任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	碳钢、不锈钢
动作范围	0～90°±5°	喜乐彩票 阀体材质	碳钢、304/316/316L不锈钢
喜乐彩票 动作时间	喜乐彩票 15秒/30秒/60秒	喜乐彩票 球体材质	喜乐彩票 304/316/316L不锈钢
环境温度	-30°～60°	阀座密封	PTFE、PPL、金属密封
喜乐彩票 手动操作	喜乐彩票 附带手柄操作	温   度	PTFE≤180、PPL≤350、金属密封≤450
限   位	喜乐彩票 电气、机械二重限位	适用介质	喜乐彩票 水、石油、粘性流体、浆料、强氧化性介质等
防护等级	喜乐彩票 IP-67(防爆外壳:Exd BT4 Exd BT6)
输入信号	喜乐彩票 0-10，1-5VDC/4-20mA(智能调节型)	特   点	连线简单，结构紧凑、阻力小、动作稳定

喜乐彩票 电动球阀主要外形及连接尺寸：

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根据所配执行机构而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
