手动球阀Q21F-16P DN25规格型号及安装方向示意图

[ 2024-08-05 ]
Q21F-16P,Q21F-25P,Q21F-32P,Q21F-40P,Q21F-64P外螺纹球阀,Q21F,Q21SA外螺纹球阀的工作原理:关闭时逆时针转动手柄,手柄通过阀杆转动球阀的球体,让球在阀座内旋转,当手柄旋转90度时,球体也旋转了90度,从而让球体跟中间的密封圈一起,堵住阀体的通道,达到关闭的目的。开启时顺时针转动手柄,手柄通过阀杆转动球阀的球体,让球体在阀座内旋转,当顺时针转到90度时,球体的中心孔刚好对准阀体的通道,从而流体可以通过阀体和球,达到开启的目的。公称压力为16公斤压力，整体采用优质不锈钢材料加工生产。不锈钢活接球阀公称压力范围：1.6-4.0MPa适用温度范围：-20～232℃～350℃适用介质：水、油、气体某些腐蚀性液体。

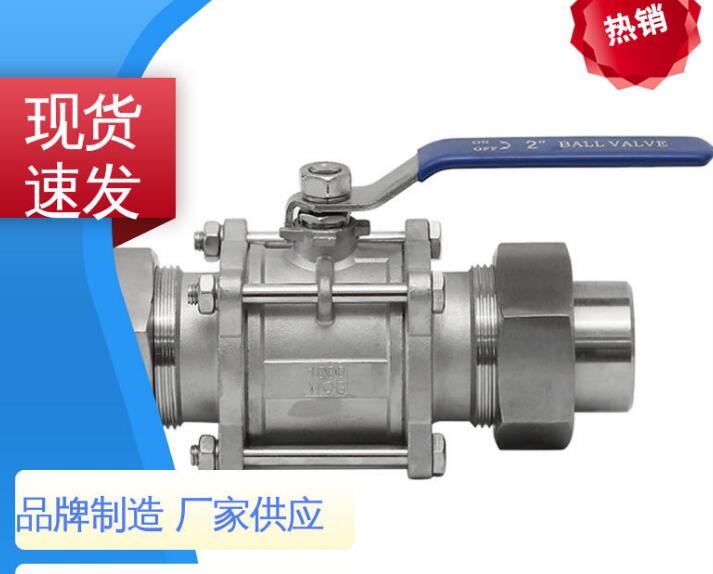

手动球阀Q21F-16P DN25规格型号及安装方向示意图

Q21F-16P手动球阀主要零部件材料：

型号

阀体

球体、阀杆

手柄

密封圈

垫片、填料

Q21F-16C/25C/40C

A105、45

1Cr18/1Cr18Ni9Ti

喜乐彩票 不锈钢SS304

喜乐彩票 聚四氟乙烯PTFE

对位聚苯PPL

聚四氟乙烯PTFE

对位聚苯PPL

喜乐彩票 Q21F-16P/25P/40P

喜乐彩票 1Cr18Ni9Ti

SS304/1Cr18Ni9Ti

Q21F-16R/25R/40R

SS316/1Cr18Ni12Mo2Ti

SS316/1Cr18Ni12Mo2Ti


Q21F-16P手动球阀连接尺寸：

喜乐彩票 公称通经(mm)

尺寸(mm)

d

L

L1

M

L0

喜乐彩票 Q61带对接焊头总长

6

8

85

15

喜乐彩票 20×1.5

110

166

10

10

85

16

喜乐彩票 24×1.5

110

166

15

10

85

18

30×2

110

172

20

13

90

18

喜乐彩票 36×2

110

187

25

17

100

20

喜乐彩票 42×2

110

227

32

22

120

20

喜乐彩票 52×2



235

40

25

135

25

60×3

150

255

50

32

140

25

72×3

180

291

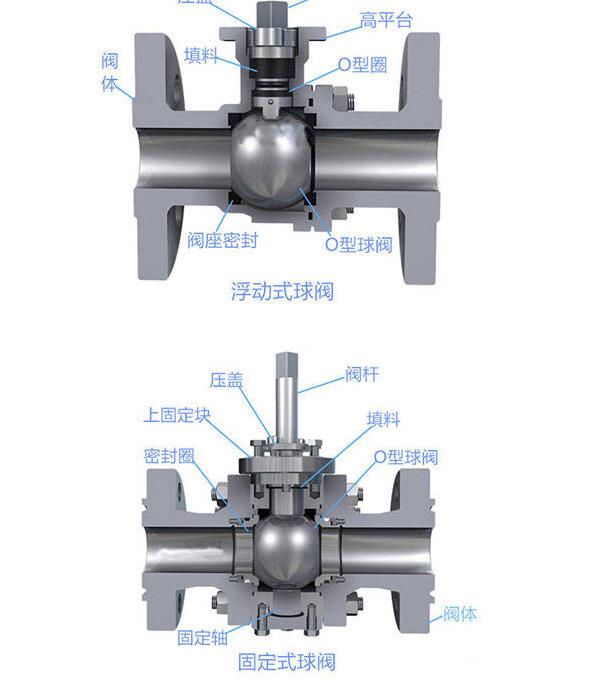

手动球阀Q21F-16P DN25规格型号及安装方向示意图

当球阀旋转90度时，在进、出口处应全部呈现球面，从而关闭阀门，截 断介质的流动。 当球阀回转90度时，在进、出口处应全部呈现球口，从而开启流动，并 且基本没有流阻力。

1、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗 清洁。

喜乐彩票 2、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

3、在安装期间，请不要用阀的执行机构部分作为起重的吊装点， 以避免损坏执行机构及附件。

喜乐彩票 4、手动球阀应安装在管道的水平方向或垂直方向。

喜乐彩票 5、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

喜乐彩票 6、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
