高温闸阀（Z41H,Z61Y，Z60Y）型号大家了解吗

[ 2021-07-29 ]

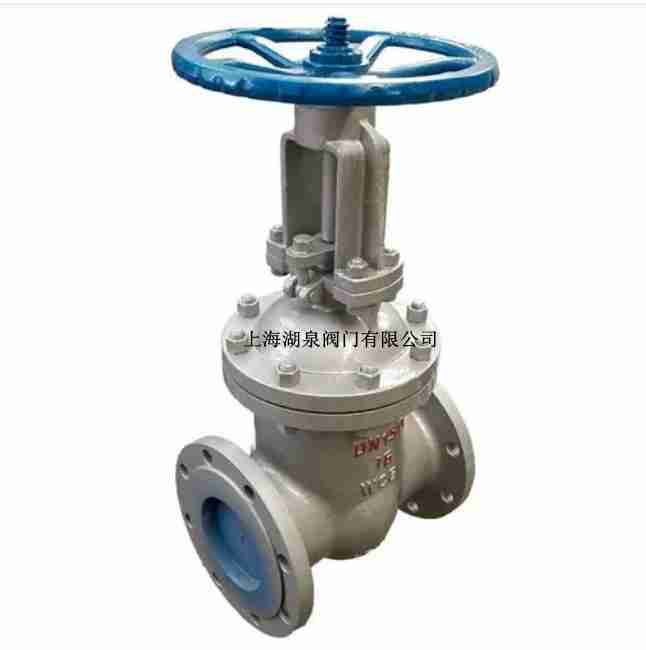

产品名称：高温闸阀
产品型号：Z41H,Z61Y，Z60Y
驱动方式：手轮,电动,气动
连接形式：法兰,焊接
结构形式：楔式
密封结构：硬密封
压力范围：1.6MPa-32MPa
公称通径：DN15-600
常用材质：WCB,铬钼钢,不锈钢,合金钢等

高温闸阀为啥能抗高温呢？首先它的密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。中部无阀盖压力自紧式连结,闸板为要楔式弹性单闸板或楔式双闸板结构,闸板/阀座双面堆焊钻基硬质合金,抗高温蠕变设计,阀杆采用渗氮型沉淀硬化不锈钢,有手动、齿轮（伞形齿轮和正齿轮）传动、电动

我们大家了解一下高温闸阀的零部件组成部分，就知道高温闸阀的好处了呢

件名称	材料牌号
阀体	A216WCB	A217WC1	A217WC6	A217WC9
闸板	A216WCB	A217WC1	A217WC6	A217WC9
阀座	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
阀杆	1Cr17Ni2	1Cr17Ni2	SUH600	SUH600
阀杆	1Cr17Ni2	1Cr17Ni2	20Cr1Mo1V1A	20Cr1MoVA
阀盖	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
阀盖	WCB	WC1	WC6	WC9
填料	增强柔性石墨
支架	WCB	WCB	WCB	WCB
支架	WCB	WC1	WC6	WC9
密封环	S软钢(增强柔性石墨)		S软钢	F软钢
空杆螺母	45(ZCuZn25A16Fe3Mn3)
适用温度	≤425℃	≤450℃	≤540℃	≤570℃

大家看看高温闸阀的适用介质和适用温度

壳体材料	适用介质	适用温度（℃）
碳素钢（C型）	水、蒸汽、油品	≤425
铬镍钛钢（P型）	硝酸类	≤200
铬镍钼钛钢（R型）	醋酸类	≤200
铬钼钢（I型）	水、蒸汽、油品	≤550

我公司的高温闸阀主要用于化工、冶金、建材等工业中对温管道中流动的介质进行自动调节与控制。高温闸生产厂家也可以与摆线针轮减速机配套使用。可以用于大口径、大流量、低压差的场合，高温闸阀具有如下优点：动作灵敏稳定，流通能力大，执行机构力矩大，耐高温能力强。

Z41产品型号	工称压力/PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z41H-16C、25	16、25	1.6、2.5	≤ 425	水、蒸汽、油品
Z41Y-16C、25	16、25	1.6、2.5	≤ 425	水、蒸汽、油品
Z41W-16P、25P	16、25	1.6、2.5	≤ 150	弱腐蚀性介质
Z41Y-16P、25P
Z41W-16R、25R
Z41Y-16R、25R
Z41Y-16I、25I			≤ 550	油品、蒸汽
Z41Y-16V、25V			≤ 570	水、蒸汽、油品
Z41H-40~200	40~200	4.0~20.0	≤ 425	水、蒸汽、油品
Z41H-40I~200I	40~200	4.0~20.0	≤ 550	水、蒸汽、油品
Z41H-40P~200P	40~200	4.0~20.0	≤ 200	硝酸类
Z41H-40R~200R	40~200	4.0~20.0	≤ 200	硝酸类
