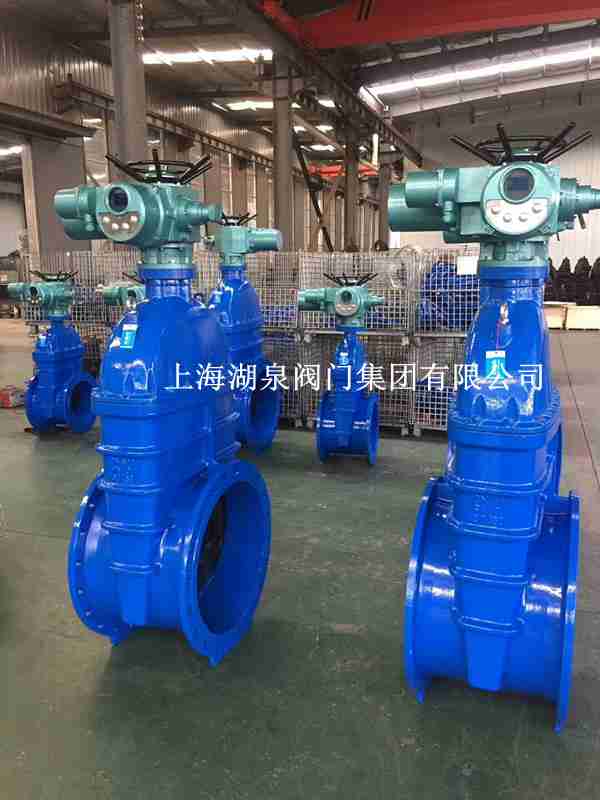

有电动闸阀图片、电动闸阀工作原理图吗，下面给大家阐述一下上海湖泉阀门电动闸阀就是用电动执行器控制的电动闸阀,我公司的电动闸阀实现闸阀90度以内旋控制管道流体通断；，实现阀板上下动作控制管道流体通断。通常在自动化程度较高的设备上配套使用,本阀水平按装调节精度。
1、电动闸阀关闭时：
电动闸阀的密封面可以只依靠介质压力来密封，就是依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是电动闸阀的自密封原理。大部分电动闸阀是采用强制密封的，即电动阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性能。
2、电动闸阀开启时：
当闸板提升高度等于阀门通径的1：1倍时，流体的通道基本完全畅通，但电动闸阀在运行时，此位置是无法监视的。在实际使用时，电动闸阀的最大开启是以阀杆的顶点作为标志，即开不动的位置， 作为它的全开位置。为考虑温度变化因而出现的锁死现象，所以通常在开到顶点位置上，再倒回1/2－1圈，作为全开阀门的位置。因此，电动阀门的全开位置，按闸板的位置 （即行程）来确定。

上海湖泉阀门电动闸板阀一般由电动电动执行器和闸板阀相互连接，历经安装调节后变成电动阀。电动阀应用电磁能做为驱动力来接入电动电动执行器驱动器闸板阀，保持闸板阀的电源开关、调整姿势。进而超过对管路物质的电源开关或者调整目地。电动闸板阀关键由闸板阀和电动电动执行器两一部分构成，电装选用电动电动执行器。其输出轴选用阀杆螺帽式联接方式，接手法兰尺寸，推动阀杆左右健身运动。进而驱动器阀杆推动闸板做升高和降低的匀速直线运动，以超过打开和关掉闸板阀的目地电动闸板阀。

有电动闸阀图片、电动闸阀工作原理图吗1、2接通时，电动闸阀打开，同时保持4、5形成回路，反馈电动阀开到位信号；1、3接通时，电动闸阀关闭，同时保持4、6形成回路，反馈电动阀关到位信号。调节式六线制电动阀的六个接线端子功能为：1、2为电动驱动控制，可接AC220V或DC24V电源电压（如需380V电压则另外说明）。3、4为输入信号控制，可接收4-20mA电流信号或0-10V电压信号。5、6为输出信号反馈控制，可相应的反馈4-20mA电流信号或0-10V电压信号，便于远程操作控制。

喜乐彩票矿用电动闸阀防爆型防护等级为：IP68,矿用防爆电动闸阀适用于煤矿,易燃易爆的场合,安全系数高、操作功能强、性能稳定等。防爆型产品有dI和dIIBT4两种,dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。湖泉阀门电动闸阀简单地说就是用电动执行器控制闸阀,从而实现闸阀的开和关。其可分为上下两部分，上半部分为电动执行器，下半部分为闸阀。以电动执行器的不同，分为普通开关型，防爆型和整体型，整体型又分为整体调节型，整体防爆型和整体防爆调节型。（如果是防爆型电动闸阀，请告知我们具体防爆等级，及使用工况，以便我公司为你正确选型）。

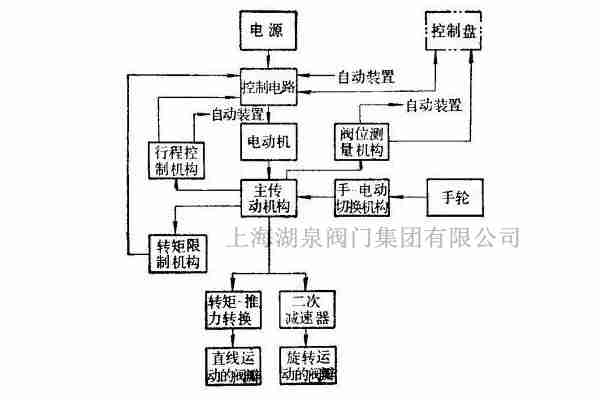

喜乐彩票电动闸阀电动执行器工作原理
电动闸阀电动执行器由电动机驱动，通过蜗轮蜗杆减速，带动空心输出轴转动。在该减速箱中，具有手动/自动机构（手动机构可独立进行操作）。当切换手柄处于手动位置时，操作手轮，带动空心输出轴转动。当电动操作执行器时，手动机构处于断开状态，由电动及驱动空心输出轴。
 多转式智能型电动执行器的智能控制器，通过时光科技有限公司的专用控制语言QMCL（快速运动控制语言）进行编程，从而控制电动执行器中的交流异步电机运转，从而达到所需要的机械运动。多转式智能型电动执行器采用非侵入式设计，通过手持式遥控器即可对执行机构的参数、功能进行修正或组态设置。
