电动闸阀型号Z961Y和Z941Y有啥区别

[ 2022-01-10 ]
电动闸阀型号Z961Y和Z941Y有啥区别呢，首先连接方式一个是焊接，一个是法兰，你这个是电站闸阀。 Z代表：闸阀 9代表：电动Z961Y-1500LB/2500LB电站美标锻钢闸阀产品详情 制造验收技术标准 1、制造验收技术条件按日本火力发电用阀标准的E101的规定。 阀门结构长度按E101的规定。高温闸阀 电动高温法兰闸阀 Z941Y-100I适用于公称压力PN16～100Pa,工作温度仝-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品...上海高压阀门厂生产的Z941Y-1500LB Z961Y-1500LB美标高压闸阀适用于ANSI CLass1500-3500,工作温度在-29～570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。Z961Y-10C、Z961Y-16C、Z961H-25C、Z961Y-40C、Z961Y-64C、Z961Y-100C、Z961Y-160C、Z961H-200C、Z961Y-250C、Z961Y-320C、焊接电动闸阀,型号 Z41H-16C 产品详情 产品名称: 电动闸阀 产品型号: Z941H,MZ941H,Z941W,Z941Y 驱动方式: 电动,手动 连接形式: 法兰,焊接 结构形式: 楔式 密封结构: 硬密封,软密封 压力范围: 1.6MPa-16.0MPa ...高温高压闸阀:Z61Y-16I/Z961Y-16I/Z61Y-P54 170V/Z961Y-P54 170V 油库专用高压平板闸阀:Z43Y-160/320Z943Y-160/320 软密封闸阀:Z41X-10/Z45X-10/Z941X-10/Z945X...

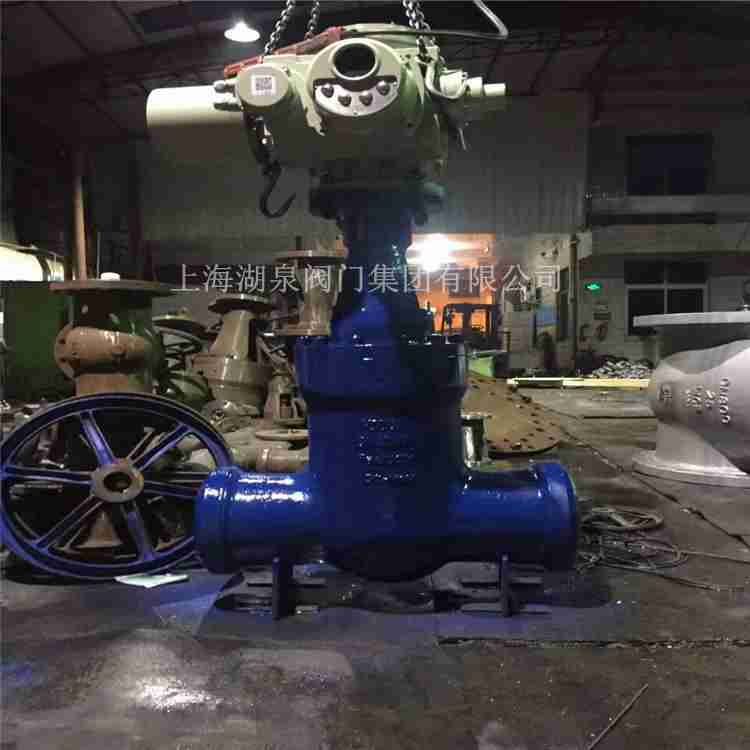

 电动闸阀型号Z961Y
上海湖泉阀门 电动闸阀Z941Y-160，Z940、Z941电动闸阀主要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力... Z941Y高压电动闸阀电装型号规格主要尺寸 1.6MPaDNLDD1D2bn-φd电装型号L1HD0 凸法兰4020014511085164-18DZW10590595365 RF50250160125100164-18DZW10590653365...到Z941H、Z941W、Z941Y电动闸阀相关信息,比如电动闸阀型号、参数、标准、尺寸大小、用途、结构简图等信息。电动焊接闸阀(Z961Y电站闸阀)由焊接式闸阀配备电动执行机构组合而成,支管两端为焊接的结构,中部采用无阀盖压力自紧式,通过电动装置电源驱动使阀杆做升降运动,从控制闸阀的启闭。电动焊接闸阀主要...

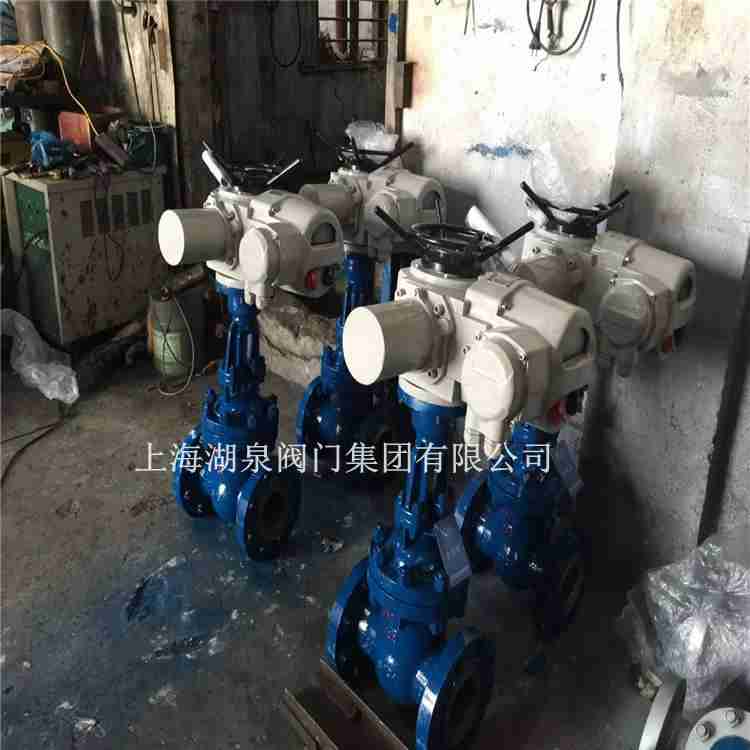

电动闸阀型号Z941Y
关于Z961Y、Z962Y电动闸阀产品结构特点中部无阀盖压力自紧式连结 ，闸板为要楔式弹性单闸板或楔式双闸板结构。闸板/阀座双面堆焊钻基硬质合金 ，抗高温蠕变设...Z941H/Y-40/64/100C DN65 Z961Y高温高压电动闸阀 说明 Z941H、Z941Y、Z941W 型 PN16~PN63 电动楔式闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料...电动焊接闸阀 主要性能规范Chief Property And Specification 型号Type公称压力Nominal Pressure强度试验(MPa)Shell Test密封试验(MPa)Sealing Test适用温度℃Working Temperature适...产品型号、口径、压力等相关技术参数 关于服务 提供力所能及的阀门解决方案,Z941H、Z941W、Z941Y电动闸阀售前、售中、售后服务。 详细介绍: 『Z941H、Z941W、Z941Y电动闸阀』供应...

湖泉阀门厂家【Z961Y电站闸阀】属于闸阀系列的一种阀门,Z961Y电站闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的...Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为合金(Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P~200P Z941Y-100R~200..高温高压电站电动闸阀:本厂可生产以下规格和型号高温高压电动闸阀Z961Y-P55 170V、Z961Y-P55 140V、Z961Y-P54 170V、Z961Y-P54 140V、Z961Y-P55 100V、Z961Y..产品外形及结构尺寸示意图 产品说明 Z941H、Z941Y、Z941W 型 PN16~PN63 电动楔式闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为合金钢(Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941...

电动闸阀型号Z961Y和Z941Y有啥区别
公称通径
 		 外形尺寸和连接尺寸 重量/kg

d L H Do L1 L2
Z96 1 Y-1500Lb
0
21/2 56 330 520 200 140 243 93
3 64 305 523 200 140 243 110
4 84 406 599 508 198 281 168
599 305 400 555 208
5 100 483 678 508 198 281 189
678 305 400 555 232
6 126 559 793 305 410 565 358
793 305 420 654 444
8 158 711 813 305 410 565 517
813 305 420 654 561
10 200 864 988 457 440 688 852
988 305 420 654 823
12 250 991 1141 305 420 654 1122
1158 457 440 688 1150
14 280 1067 1249 610 690   1765
16 318 1194 1351 610 690   2429
18 360 1346 1535 610 690   2454
1540 610 715   2524
20 406 1473 1726 610 690   3334
1731 610 715   3380
22 450 1600 1921 610 690   4409
1926 610 715   4648
Z96 1 Y-2000Lb
0
21/2 50 33 540 200 140 243 202
3 60 368 558 508 198 332 149
4 80 457 654 305 400 555 245
5 96 533 780 305 400 555 280
780 305 410 565 323
6 118 610 830 305 410 565 419
8 148 762 960 305 410 565 626
960 305 420 654 715
10 180 914 1020 305 420 654 1020
1024 457 440 688 1050
12 222 1041 1150 457 440 688 1320
1166 610 690   1358
14 254 1118 1230 457 440 688 1810
1240 610 690   1840
16 294 1245 1330 610 690   270
1350 610 715   2300
电动闸阀型号Z961Y和Z941Y有啥区别
1.6MPa DN L D D1 D2 b n-φd 电装型号Electric Actuator Code L1 H D0 重量
Weight
凸面法兰
RF

Z940H
Z940Y
Z940W
Z940F


Z941H
Z941Y
Z941W
Z941F


16C
16P
16R
16I		 40 200 145 110 85 16 4-18 DZW10 590 595 365 87.5
50 250 160 125 100 16 4-18 DZW10 590 653 365 90
65 265 180 145 120 18 4-18 DZW10 590 665 365 96
80 280 195 160 135 20 8-18 DZW15 590 725 365 108
100 300 215 180 155 20 8-18 DZW20 590 787 365 126
125 325 245 210 185 22 8-18 DZW20 590 934 365 173
150 350 280 240 210 24 8-23 DZW20 590 955 365 199
200 400 335 295 265 26 12-23 DZW30 590 1105 365 254
250 450 405 335 320 30 12-25 DZW30 810 1343 470 310
300 500 460 410 375 30 12-25 DZW45 810 1516 470 391
350 550 520 470 435 34 16-25 DZW90 810 1678 470 729
400 600 580 525 485 36 16-30 DZW120 830 1937 550 992
450 650 640 585 545 40 20-30 DZW120 830 1937 550 1168
500 700 705 650 608 44 20-34 DZW180 830 2234 550 1222
600 800 840 770 718 48 20-41 DZW250 870 2432 320 1376
700 900 910 840 788 50 24-41 DZW250 870 2489 320 1401
800 100 1323 950 898 52 24-41 DZW350 1170 2643 570 -
900 1100 1120 1350 998 54 28-41 DZW500 1170 2935 570 -
1000 1200 1255 1170 1100 56 28-48 DZW500 1170 3410 570 -
