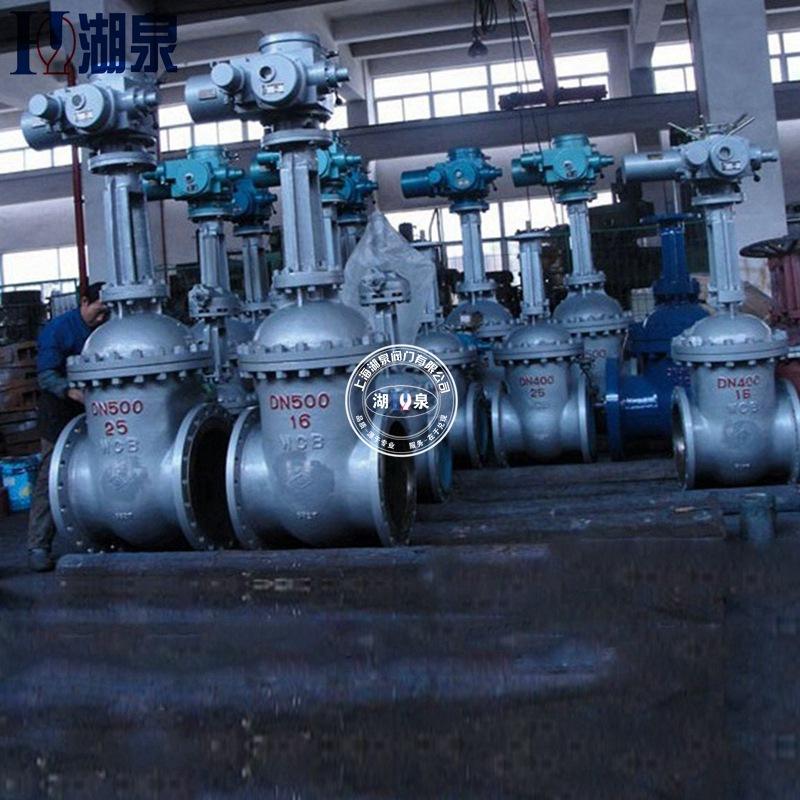

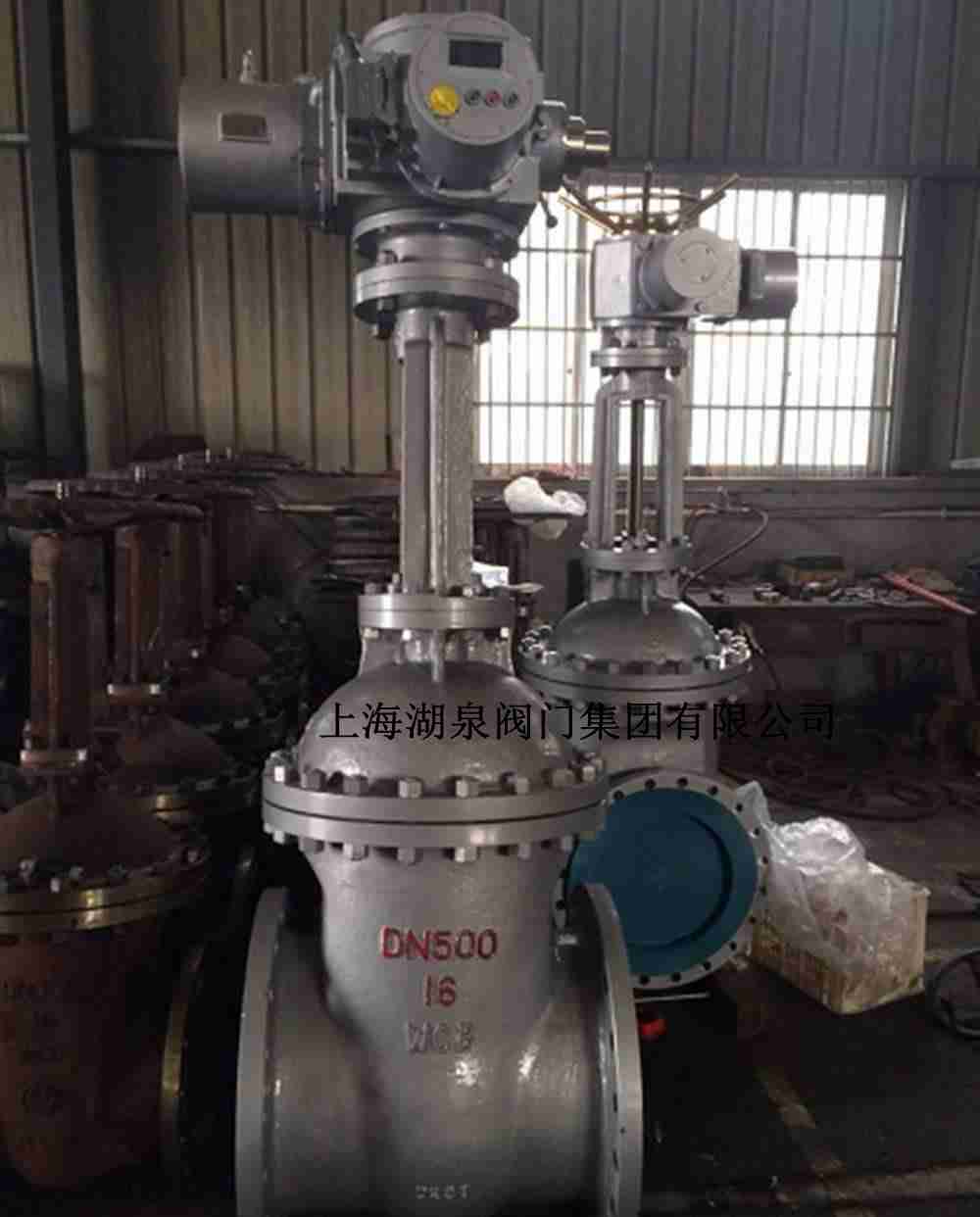

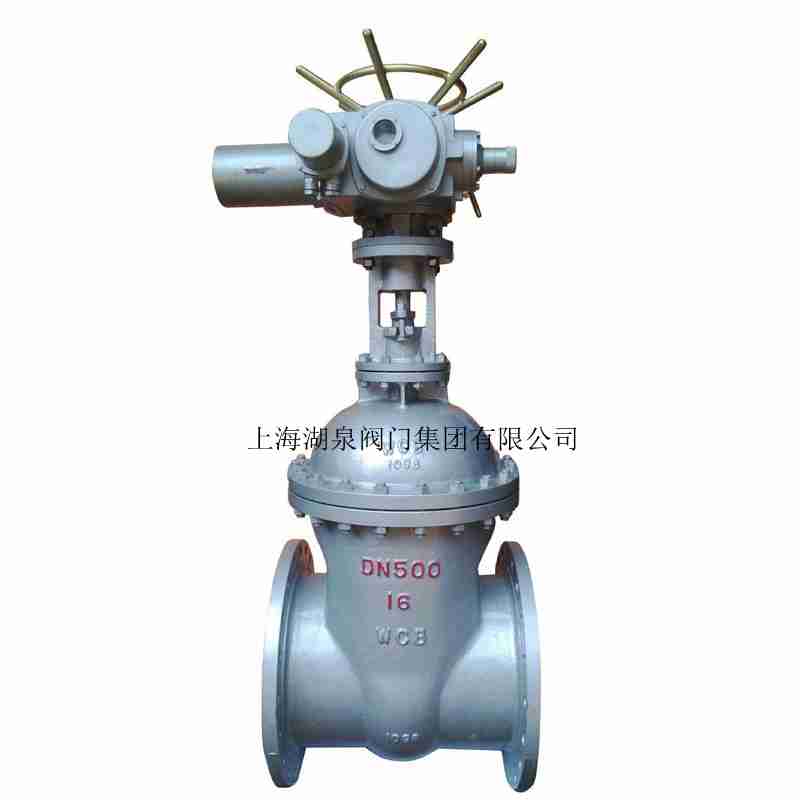

喜乐彩票电动闸阀Z941H-100I DN500生产厂家咨询：021-64162222  ，电动闸阀Z941H-100I DN500 电动闸阀 电动执行器 Z10-Z500 电压 AC380V 阀门材质 WCB 304 316 口径 DN25-DN500 压力 1.6MPa-42.0MPa 材质耐温 ≤450° 功能 普通开关型 工作介质 水油 天然气等 可售卖...大口径电动闸阀 Z941H-16C DN500 ***应用于石油、化工、冶金、火力发电厂等行业中,主要使用在高温导热油或高温蒸汽中。电源电压:380V、660V、415V、220V、110V,电动执行器有:开关型...高压WC6电动闸阀Z941H-100I-DN200,由多回转阀门电动装置与WC6铬钼钢闸阀组成,常用在高压场合,闸阀其是一种关闭件(闸板)沿通路中心线的垂直方向移动的阀门,...电动闸阀Z941H-100I DN500型号技术参数所属分类电动闸阀报价产品描述:智能调节型电动铬钼钢闸阀Z941H-100I-DN150,型号:Z941H-100I-DN50,Z941H-100I-DN65,Z941H-100I-DN80,Z941H-100I-DN100,Z941H-10... Z941H-10I、Z941H-16I、Z941H-25I、Z941H-40I、Z941H-64I、Z941H-100I、Z941H-160I、电动闸阀、 电动铸钢闸阀开关型电动闸阀 调节型电动闸阀 铸钢电动闸阀 防...

电动闸阀、电动法兰铸钢闸阀、电动高压闸阀 Z941H-100I DN200/250/300 电动闸阀、电动高温高压焊接闸阀 Z961Y-100I DN50/DN80/DN100 电动闸阀、电动高温高压焊...精铸水封闸阀,对焊式自密封闸阀,法兰闸阀,铸钢平板闸阀,API低温法兰闸阀,排渣闸阀,铸钢水封闸阀,不锈钢丝扣闸阀,明杆强性座封闸阀,暗杆弹性座封闸阀,弹性座封闸阀,保温闸阀,电动闸阀...电动闸阀Z941H-100I DN500型号技术参数
www.jdzj.com/jdzjnews/21-46833...Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为合金(Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P~200P Z941Y-100R~200...电动闸阀Z941H-100I DN500型号技术参数

高压WC6电动闸阀Z941H-100I-DN200,由多回转阀门电动装置与WC6铬钼钢闸阀组成,常用在高压场合,闸阀其是一种关闭件(闸板)沿通路中心线的垂直方向移动的阀门,...电动闸阀、电动法兰铸钢闸阀、电动高压闸阀 Z941H-100I DN200/250/300 电动闸阀、电动高温高压焊接闸阀 Z961Y-100I DN50/DN80/DN100 电动闸阀、电动高温高压焊接闸阀 Z961Y-1...Z941Y-64I高温高压电动闸阀Z941H-100I DN150高温蒸汽法兰阀门概述: 总线型智能电动法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石...铬钼钢(I型) 水、蒸汽、油品 ≤550 电动闸阀Z941H-100I DN500型号技术参数、Z941H电动闸阀--主要连接及外形尺寸(PN16) 公称通径DN(in)电动闸阀Z941H-100I DN500型号技术参数 主要外形尺寸及连接尺寸(mm) 电动装置型号 L D D1 D2 b f z-Φd H Z940、Z941、Z942 40 200 145 ...DN(mm) L D D1 D2 D6 b z-Φd f f2 H 电动装置 WT(Kg) Z940H Z941Y -100C Z940Y Z941Y-100P/R/PL/RL Z940W Z941W-100P/R/PL/RL Z940Y Z941Y-100I 50 250 195 145 112 88 28 4-25 3 4 781...产品名称:电动闸阀Z941H 商品详情 电动闸阀Z941H Z941H electric gate valves 公称通径 Nominal diameter: DN15-DN2400 公称压力 Nominal pressure: PN1.0~32MPa 适用介质 Applicable medium:水、...电动闸阀电装型号规格 主要尺寸和重量 1.6MPa DN L D D1 D2 b n-φd 电装型号Electric Actuator Code L1 H D0 重量Weight 凸面法兰RFZ940HZ940YZ940WZ940FZ941HZ941YZ941WZ941F16C16P16R16I 40 2...

电动闸阀Z941H-100I DN500型号技术参数

主  要  零  件  材  料	阀体、阀盖、闸板		WCB	ZG1Cr18Ni9Ti	CF8  (304)	CF3  (304L)	ZG1Cr18Ni12Mo2Ti	CF8M  (316)
	密封面		Cr13或  硬质  合金	本体(W)或硬质合金(Y)
	阀杆及内件		2Cr13	1Cr18Ni9Ti	0Cr19Ni9  (304)	00Cr19Ni11  (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2  (316)
	填料		柔性石墨
	垫片		不锈钢缠绕垫片
适用工况		适用介质	水、  蒸汽、  油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质
		适用温度	-29～425℃	-40～500℃

电动闸阀Z941H-100I DN500型号技术参数尺寸

公称通径 DN(mm)	尺寸 (mm)								电动装置 型号	重量 (kg)
	L	D	D1	D2	b	f	Z-d	H
Z940H/Y-16C    Z940Y-16P    Z940Y-16R     Z940W-16P     Z940W-16R     Z940Y-16I    Z941 -16C Z941Y-16P  Z941Y-16R Z941W-16P Z941W-16R Z941Y-16I
40	200	145	110	85	16	3	4-18	595	DZW15	56
50	250	160	115	100	16	3	4-18	653	DZW20	59
65	265	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	20	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZW120	1087
600	800	840	770	718	48	5	20-41	2432	DZW180	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	898	52	5	24-41	2643	DZW350	1845



公称通径 DN(mm)	尺寸 (mm)								电动装 置型号	重量 (kg)
	L	D	D1	D2	b	f	Z-d	H
Z940H/Y-25C Z940Y-25P Z940Y-25R Z940W-25P Z940W-25R Z940Y-25I Z941 -25C Z941Y-25P Z941Y-25R Z941W-25P Z941W-25R Z941Y-25I
40	200	145	110	85	18	3	4-18	595	DZWl5	60
50	250	160	125	100	20	3	4-18	653	DZW20	64
65	265	180	145	120	22	3	8-18	665	DZW20	65
80	280	195	160	135	22	3	8-18	725	DZW20	79
100	300	230	190	160	24	3	8-23	787	DZW20	98
125	325	270	220	188	28	3	8-25	902	DZW30	154
150	350	300	250	218	30	3	8-25	955	DZW30	168
200	400	360	310	278	34	3	12-25	1105	DZW45	219
250	425	425	370	332	36	3	12-30	1343	DZW45	390
300	450	485	430	390	40	4	12-30	1516	DZW60	505
350	550	550	490	448	44	4	16-30	1678	DZW60	736
400	600	610	550	505	48	4	16-34	1849	DZW90	1027
450	650	660	660	555	50	4	16-34	1937	DZW90	1139
500	700	730	770	610	52	4	20-34	2243	DZWl20	1228
600	800	840	875	718	56	5	20-41	2432	DZWl80	1502
700	900	955	990	815	60	5	20-41	2489	DZW250	1617
800	1000	1070	1067	930	64	5	24-48	2643	DZW350	1923

公称通径 DN(mm)	尺寸 (mm)										电动装 置型号	重量 (kg)
	L	D	D1	D2	D6	b	Z-d	f	f2	H
Z940H/Y-40 Z940Y-40P Z940Y-40R Z940W-40P Z940W-40R Z940Y-40I Z941 -40 Z941Y-40P Z941Y-40R Z941W-40P Z941W-40R Z941Y-40I
40	200	145	110	85	76	18	4-18	3	4	617	DZWl5	46
50	250	160	125	100	88	20	4-18	3	4	665	DZW20	58
65	280	180	145	120	110	22	8-18	3	4	680	DZW20	68
80	31O	195	160	135	121	22	8-18	3	4	752	DZW20	80
100	350	230	190	160	150	24	8-23	3	45	846	DZW30	108
150	450	300	250	218	204	30	8-25	3	45	1087	DZW45	258
200	550	375	320	282	260	38	12-30	3	45	1243	DZW45	366
250	650	445	385	345	313	42	12-34	3	45	1429	DZW60	472
300	750	510	450	408	364	46	16-34	4	45	1608	DZW90	673
350	850	570	51O	465	422	52	16-34	4	5	1738	DZW90	804
400	950	655	585	535	474	58	16-41	4	5	1897	DZWl20	1081
450	1050	680	61O	560	524	60	20-41	4	5	2104	DZWl80	1259
500	1150	755	670	612	576	62	20-489	4	5	2401	DZWl80	1348

公称通径 DN(mm)	尺寸(mm)										电动装 置型号	重量 (kg)
	L	D	D1	D2	D6	b	Z-d	f	f2	H
Z940H/Y-64  Z940Y-64P  Z940Y-64R  Z940W-64P  Z940W-64R  Z940Y-64I  Z941H/Y-64  Z941Y-64P  Z941Y-64R  Z941W-64P  Z941W-64R  Z941Y-64I
50	250	175	135	105	88	26	423	3	4	667	DZW20	68
65	280	200	160	130	110	28	823	3	4	685	DZW20	72
80	310	210	170	140	121	30	823	3	4	748	DZW30	88
100	350	250	200	168	150	32	825	3	4.5	845	DZW30	117
150	450	340	280	240	204	38	834	3	4.5	1009	DZW45	314
200	550	405	345	300	260	44	1234	3	4.5	1253	DZW60	432
250	650	470	400	345	313	48	1241	3	4.5	1449	DZW60	595
300	750	530	460	412	361	54	1641	4	4.5	1867	DZW90	721
350	850	595	525	475	422	60	1641	4	5	1931	DZW120	863
400	950	670	585	525	474	66	1648	4	5	2017	DZW180	1129
500	1150	800	705	640	576	70	2054	4	5	2456	DZW250	1493
600	1450	930	820	750	678	76	2058	5	6	2990	DZW300	1789
Z940H/Y-100  Z940Y-100P  Z940Y-100R  Z940W-100P  Z940W-100R  Z940Y-100I  Z941H/Y-100  Z941Y-100P  Z941Y-100R  Z941W-100P  Z941W-100R  Z941Y-100I
50	250	195	145	112	88	28	425	3	4	781	DZW20	78
65	280	220	170	138	110	32	825	3	4	830	DZW20	96
80	310	230	180	148	121	34	825	3	4	865	DZW30	126
100	350	265	210	172	150	38	830	3	4.5	1179	DZW30	134
150	450	350	290	250	204	46	1234	3	4.5	1201	DZW60	352
200	550	430	360	312	260	54	1241	3	4.5	1611	DZW90	484
250	650	500	430	382	313	60	1241	3	4.5	1903	DZW90	608
300	750	585	500	442	364	70	1648	4	4.5	2054	DZW120	757
350	850	655	560	498	422	76	1654	4	5	2132	DZW180	994
400	950	715	620	558	474	80	1654	4	5	2321	DZW250	1269
Z940H/Y-160C  Z940Y-160P  Z940Y-160R  Z940W-160P  Z940W-160R  Z940Y-160I  Z941H/Y-160C  Z941Y-160P  Z941Y-160R  Z941W-160P  Z941W-160R  Z941Y-160I
50	300	215	165	132	88	36	825	3	4	905	DZW20	101
65	340	245	190	152	110	44	830	3	4	968	DZW20	137
80	390	260	205	168	121	46	830	3	4	978	DZW30	167
100	450	300	240	200	150	48	834	3	4.5	1043	DZW30	211
125	525	355	285	238	176	60	841	3	4.5	1248	DZW60	424
150	600	390	318	270	204	66	1241	3	4.5	1394	DZW90	588
200	750	480	401	345	260	78	1248	3	4.5	1621	DZW120	839
250	580	580	485	425	313	88	1254	3	4.5	2010	DZW180	896
300	665	665	570	510	364	100	1654	3	4.5	2168	DZW250	1179
