电动闸阀Z941H-100 DN250型号尺寸

[ 2022-03-30 ]
电动闸阀Z941H-100 DN250生产厂家，咨询：021-64162222弱腐蚀性 介质等 适用 介质 Z941H-16C Z941H-25C Z941H-40C Z941H-64C Z941H-100C Z941H-160C Z941H-200C 型号 三、电动铸钢闸阀 Z941H-16C 相关连接尺寸: 900 1000 型号 DN ...型号:Z941H-100C 作用和用途:闸阀 驱动方式:电动阀 阀体材质:金属材料阀门 结构特征:闸门形 开关方向:直行程 连接形式:法兰 压力环境类型:低压阀PN 压力环境数值:10MPa 口径:DN250 密...型号:Z941H40C DN80,Z941H-40C DN100/DN250 驱动方式:d W型系列 多回转电动装置,通称为DZW型。该电动闸阀适用于阀瓣做直线运动的电动阀门,如闸阀,截止阀,隔膜阀,节流阀等。其...产品名称:电动闸阀Z941H 商品详情 Z941H electric gate valves 公称通径 Nominal diameter: DN15-DN2400 公称压力 Nominal pressure: PN1.0~32MPa 适用介质 Applicable medium:水、油、气、酸碱 W.等行业。

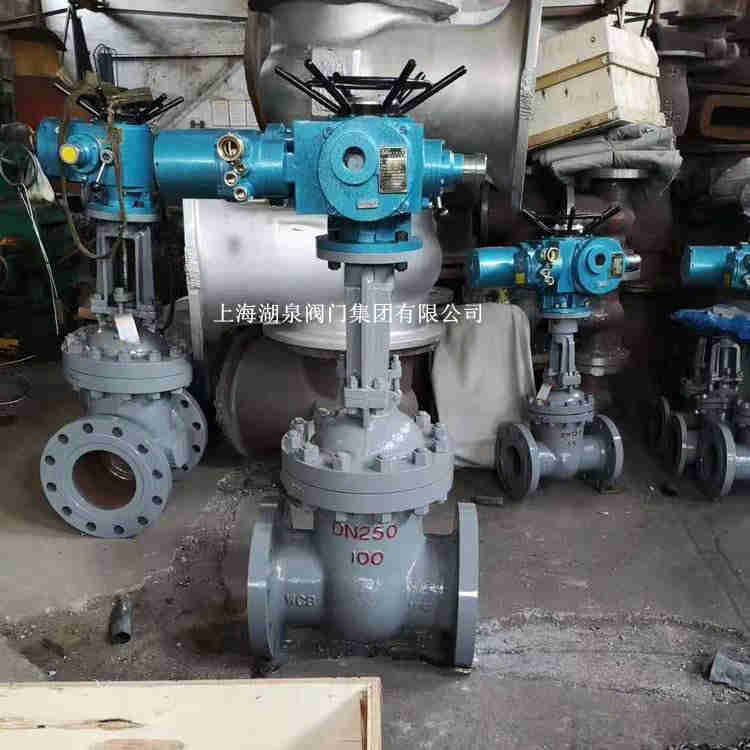

Z941H-100 DN250

上海阀门集团有限公司电动闸阀Z941H-100 DN250生产厂家，经营的闸阀系列产品有电动闸阀、刀闸阀、不锈钢闸阀、软密封闸阀等各种,结构合理,密封可靠,可根据实际工况需求合理选配。 电动闸阀产品型号编制说明主要是针对闸阀的附加条件要求、驱动方式、连接形式、结构特征、密封材料、压力等级以及阀体材质等多方面进行详细解释,其它定做或特殊产品型号不适用于本方法,需.主要产品广泛应用于水利、建筑、消防、电力、水处理设备、环保、石油、化工、医药等各个领域。

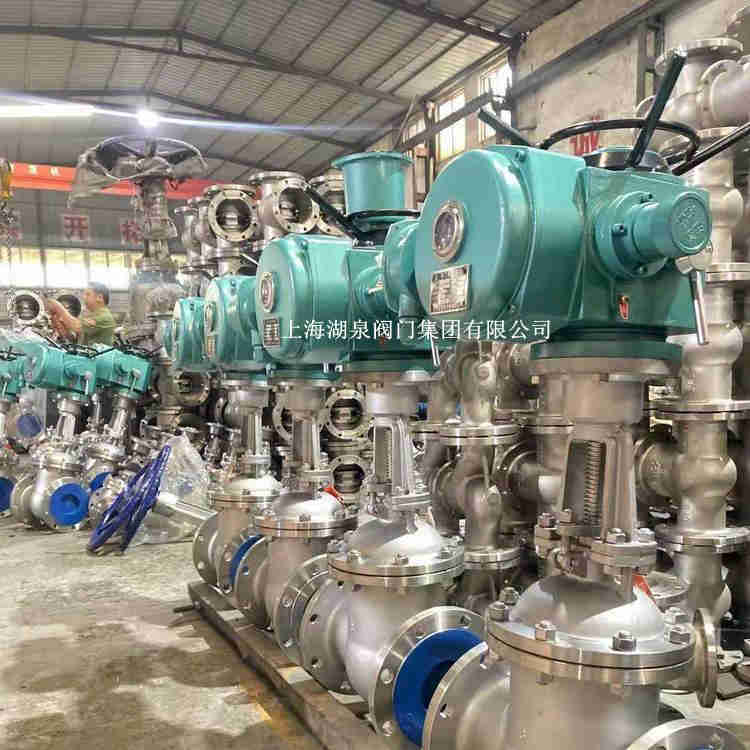

Z941H-100 DN250厂家
电动闸阀Z941H-100 DN250主要尺寸
公称通径 DN(mm) 尺寸(mm) 电动装 置型号 重量 (kg)
L D D1 D2 D6 b Z-d f f2 H
Z940H/Y-64  Z940Y-64P  Z940Y-64R  Z940W-64P  Z940W-64R  Z940Y-64I  Z941H/Y-64  Z941Y-64P  Z941Y-64R  Z941W-64P  Z941W-64R  Z941Y-64I
50 250 175 135 105 88 26 423 3 4 667 DZW20 68
65 280 200 160 130 110 28 823 3 4 685 DZW20 72
80 310 210 170 140 121 30 823 3 4 748 DZW30 88
100 350 250 200 168 150 32 825 3 4.5 845 DZW30 117
150 450 340 280 240 204 38 834 3 4.5 1009 DZW45 314
200 550 405 345 300 260 44 1234 3 4.5 1253 DZW60 432
250 650 470 400 345 313 48 1241 3 4.5 1449 DZW60 595
300 750 530 460 412 361 54 1641 4 4.5 1867 DZW90 721
350 850 595 525 475 422 60 1641 4 5 1931 DZW120 863
400 950 670 585 525 474 66 1648 4 5 2017 DZW180 1129
500 1150 800 705 640 576 70 2054 4 5 2456 DZW250 1493
600 1450 930 820 750 678 76 2058 5 6 2990 DZW300 1789
Z940H/Y-100  Z940Y-100P  Z940Y-100R  Z940W-100P  Z940W-100R  Z940Y-100I  Z941H/Y-100  Z941Y-100P  Z941Y-100R  Z941W-100P  Z941W-100R  Z941Y-100I
50 250 195 145 112 88 28 425 3 4 781 DZW20 78
65 280 220 170 138 110 32 825 3 4 830 DZW20 96
80 310 230 180 148 121 34 825 3 4 865 DZW30 126
100 350 265 210 172 150 38 830 3 4.5 1179 DZW30 134
150 450 350 290 250 204 46 1234 3 4.5 1201 DZW60 352
200 550 430 360 312 260 54 1241 3 4.5 1611 DZW90 484
250 650 500 430 382 313 60 1241 3 4.5 1903 DZW90 608
300 750 585 500 442 364 70 1648 4 4.5 2054 DZW120 757
350 850 655 560 498 422 76 1654 4 5 2132 DZW180 994
400 950 715 620 558 474 80 1654 4 5 2321 DZW250 1269
Z940H/Y-160C  Z940Y-160P  Z940Y-160R  Z940W-160P  Z940W-160R  Z940Y-160I  Z941H/Y-160C  Z941Y-160P  Z941Y-160R  Z941W-160P  Z941W-160R  Z941Y-160I
50 300 215 165 132 88 36 825 3 4 905 DZW20 101
65 340 245 190 152 110 44 830 3 4 968 DZW20 137
80 390 260 205 168 121 46 830 3 4 978 DZW30 167
100 450 300 240 200 150 48 834 3 4.5 1043 DZW30 211
125 525 355 285 238 176 60 841 3 4.5 1248 DZW60 424
150 600 390 318 270 204 66 1241 3 4.5 1394 DZW90 588
200 750 480 401 345 260 78 1248 3 4.5 1621 DZW120 839
250 580 580 485 425 313 88 1254 3 4.5 2010 DZW180 896
300 665 665 570 510 364 100 1654 3 4.5 2168 DZW250 1179
