电动闸阀Z945X一16 DN200产品详细技术说明书

[ 2022-07-27 ]
喜乐彩票是一家电动闸阀Z945X-16 DN200生产厂家，它是采用的球墨铸铁或碳钢铸造而成,具有强度高、重量轻等优点， Z945X 型铸铁电动暗杆软密封闸阀:电动、法兰连接、暗杆楔式刚性单闸板,阀座密封面材料为丁腈橡胶,公称压力 PN16, 产品性能参数 Z945X-16型铸铁电动暗杆软密封闸阀是一种橡胶(NBR)密封闸阀,用于电力、水力、冶金、化工等行业的给排水管路系统,电动软密封闸阀作为控制介质流量的启闭或调节装置。

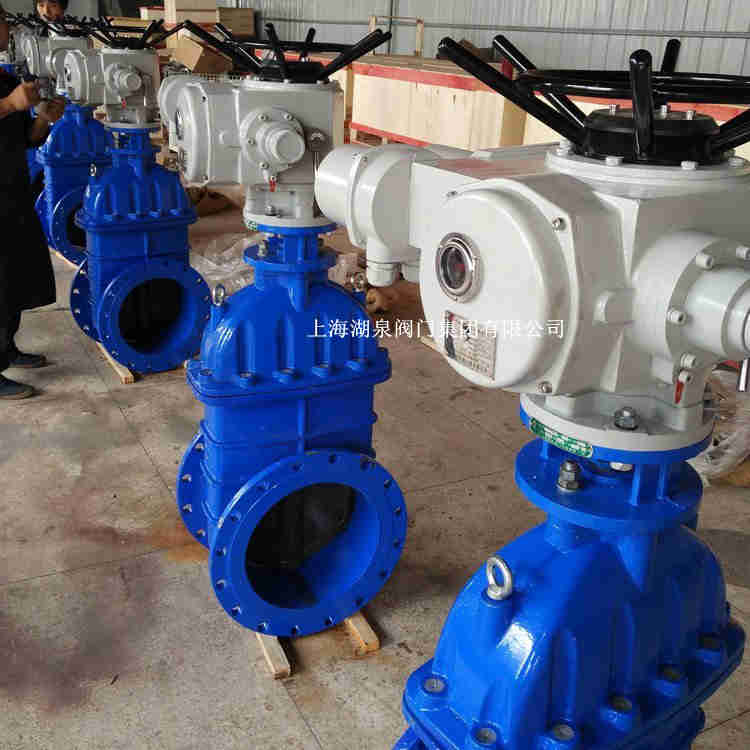

 电动闸阀
电动闸阀Z945X一16 DN200产品性能参数：
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z945X-10 10 1.0 ≤80 水

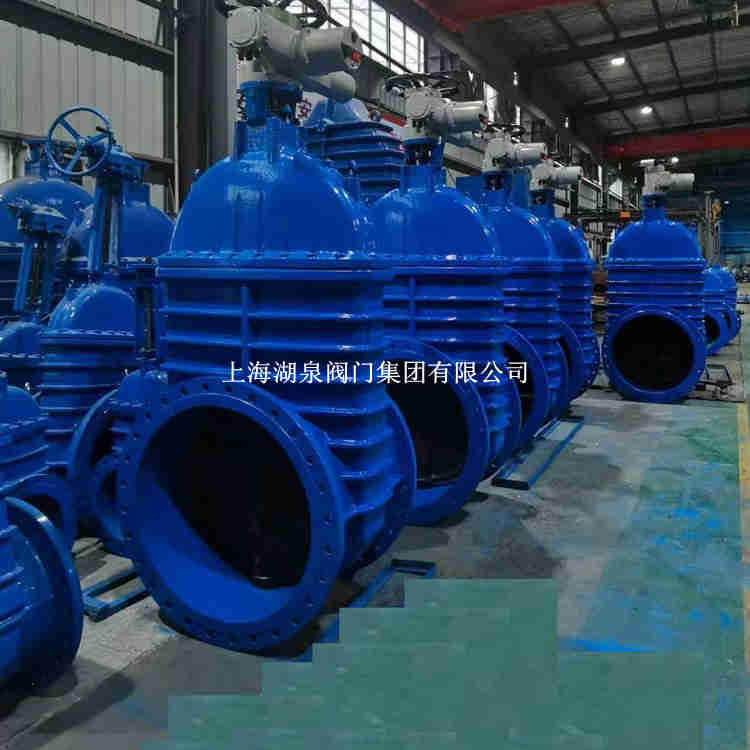

电动闸阀Z945X一16 DN200
电动闸阀Z945X一16 DN200产品主要零件材料：
型号 材料
阀体、阀盖 阀杆 衬胶闸板 填料
Z945X-10 灰铸铁 铬镍不锈钢 球墨铸铁（氟橡胶） 氟橡胶

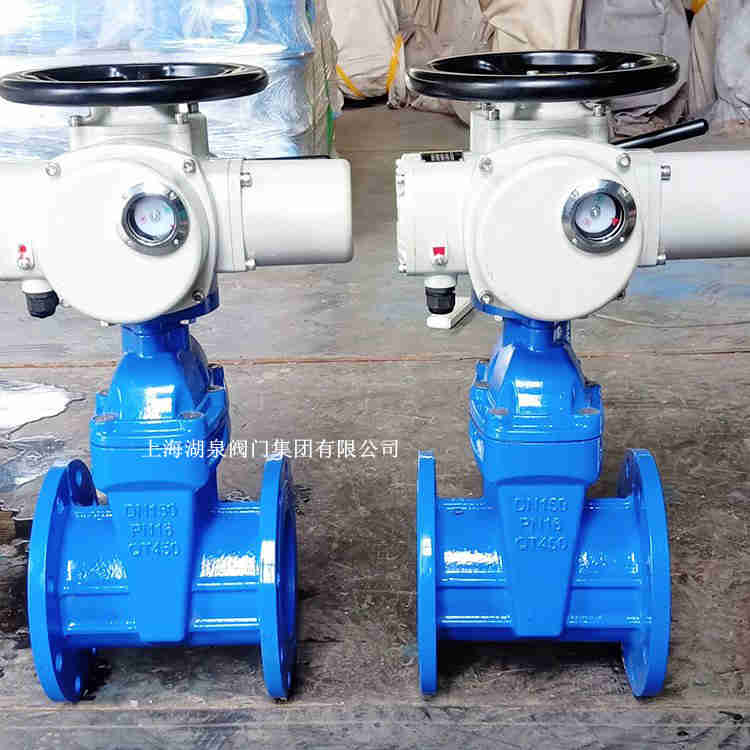

 dn200电动闸阀
电动闸阀Z945X一16 DN200产品主要外形尺寸
DN L D D0 D1 b f z×Φd
50 178 165 125 99 20 3 4×Φ19
65 190 185 145 118 20 3 4×Φ19
80 203 200 160 132 22 3 8×Φ19
100 229 220 180 156 24 3 8×Φ19
125 254 250 210 184 26 3 8×Φ19
150 267 285 240 211 26 3 8×Φ23
200 229 340 295 266 26 3 8×Φ23
250 330 395 350 319 28 3 12×Φ23
300 356 445 400 370 28 4 12×Φ23
350 381 505 460 429 30 4 16×Φ23
400 406 565 515 480 32 4 16×Φ28
450 432 615 565 530 32 4 20×Φ28
500 457 670 620 582 34 4 20×Φ28
600 508 780 725 682 36 5 20×Φ31
