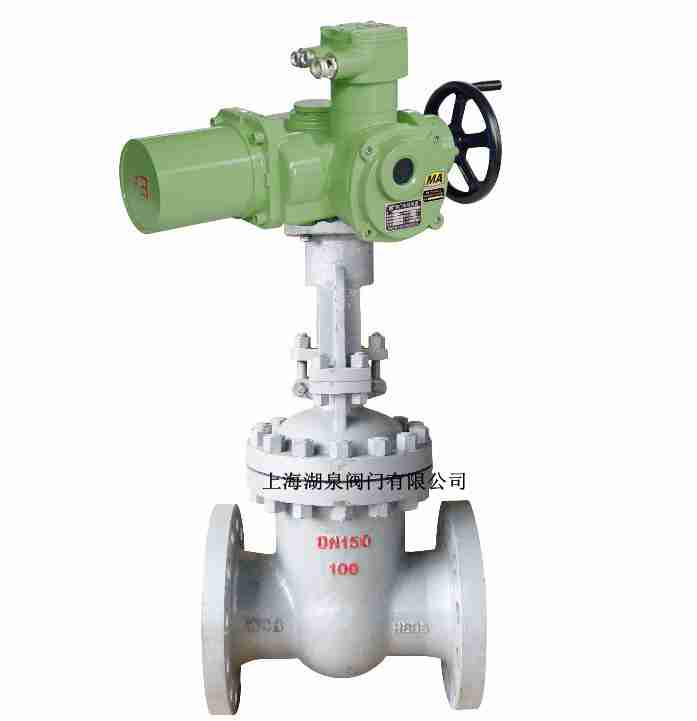

一、电动闸阀结构介绍：

(1)什么是电动阀:

简单来说，电动阀就是用电动执行器控制阀门，从而实现阀门的开关。可分为上下两部分，上半部分为电动执行器，下半部分为阀门。

(2)电动阀分为两种:

喜乐彩票 一种是角行程电动阀：角行程电动执行器与角行程阀配合使用，实现阀门90度以内管道流体通断的旋转控制；另一种是直行程电动阀:直行程电动执行器与直行程阀配合使用，实现阀板上下运动控制管道流体通断。通常用于自动化程度高的设备，阀门水平安装调节精度最好。

二、原理：

喜乐彩票 (1)电动阀操作原理:

喜乐彩票 电动阀通常由电动执行机构和阀门连接，安装调试后成为电动阀。电动阀以电能为动力，连接电动执行机构驱动阀门，实现阀门的开关和调动作。从而实现管道介质的开关或调整。

（2）电磁阀是一种电动阀；它利用电磁线圈产生的磁场来拉动阀芯，从而改变阀体的通断。如果线圈断电，阀芯将依靠弹簧的压力返回。

喜乐彩票 (3)电动闸阀结构特点:

喜乐彩票 ①阀门采用压力自紧密封或阀体、阀盖垫片密封结构，值得信赖！使用安全可靠。

②阀门采用双闸板中间的通用顶部结构，可自动调整阀门与阀座密封面的一致性，确保阀门密封。同时，该结构维护方便，节省成本，阀门交换良好。

③钴铬钨硬质合金用于阀瓣和阀座的密封面。密封面硬度高，耐磨，耐擦伤，使用寿命长。

④阀杆采用渗氮钢，表面氮化处理，硬度高，耐擦伤，耐腐蚀，使用寿命长。

⑤电气设备配备扭矩控制机构、现场操作机构、手动切换机构。除现场操作外，还可进行远程操作，PLC控制、4~20mA智能控制电流输入输出等。

⑥手动阀由手动机构或碰撞时手轮打开。降低阀门的操作力。

⑦碳钢或合金钢阀门可根据介质和介质的温度安装在管道的任何位置。

三、电动闸阀的应用范围：

(1)油气输送管道。带导流孔的平板闸阀也便于管道清洗。

喜乐彩票 （2）成品油的输送管线和贮存设备。

喜乐彩票 (3)油气开采井口装置，即采油树阀。

喜乐彩票 (4)带悬浮颗粒介质的管道。

喜乐彩票 (5)城市煤气输送管道。

(6)自来水工程。

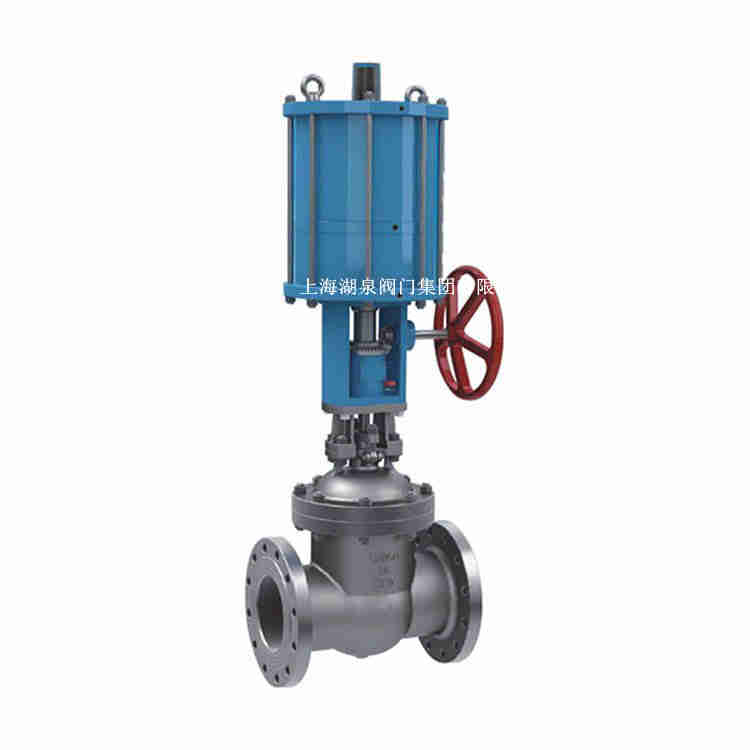

喜乐彩票 四、关于气动闸阀的操作机构：

(1)气动阀操作时的开闭方向应顺时针关闭。

(2)由于管网中的气动阀经常手动开关，开关转数不宜过多，即大口径阀也应在200-600转以内。

(3)为方便一个人的开闭操作，管道工压下最大开闭力矩应为240N-m。

（4）气动阀的启闭操作端应为方榫，尺寸标准化，面向地面，使人们能够直接从地面上操作。带轮盘的阀门不适用于地下管网。

喜乐彩票 (5)气动阀开闭程度显示盘:

喜乐彩票 ①气动阀开闭程度的刻度线应铸造在变速箱盖或转换方向后的显示盘外壳上，均面向地面，刻度线刷荧光粉，显示醒目；

喜乐彩票 ②指示盘针的材料在管理良好的情况下可以使用不锈钢板，否则是漆钢板，不要使用铝皮；

③指示盘针醒目，固定牢固，一旦开关调整准确，应用铆钉锁定。

(6)如果气动阀埋得很深，操作机构和显示盘与地面的距离≥1.5m加长杆设施应固定牢固，以便人们从地面上观察和操作。换句话说，管网中的阀门不应开闭。

五、气动闸阀性能检测：

（1）阀门批量制造时，应委托权威机构进行以下性能检测

喜乐彩票 ①工压下阀门的启闭力矩；

②在工压条件下，可保证阀门关闭严密的连续开关次数；

③检测管道输水条件下阀门的流阻系数。

喜乐彩票 (2)阀门出厂前应进行以下检测:

①打开阀门时，阀体应承受阀门工压值两倍的内压检测；

喜乐彩票 ②阀门关闭时，两侧分别承受1.阀门工压值1倍，无泄漏；但金属密封蝶阀，泄漏值不大于相关要求。

六、气动阀内外防腐

喜乐彩票 (1)阀体内外(包括变速箱)应抛丸除锈，努力静电喷涂粉状无毒环氧树脂，厚度0.3mm以上。当特大阀门难以静电喷涂无毒环氧树脂时，也应喷涂类似的无毒环氧树脂涂料。

（2）阀体内部和阀板各部分应全面防腐。一方面，浸泡在水中不会生锈，两种金属之间不会产生电化学腐蚀；另一方面，光滑的表面降低了过水阻力。

(3)阀体内防腐环氧树脂或油漆的卫生要求应有相应权威机构的检测报告。化学物理性能也应符合相关要求。

喜乐彩票 发布：港阀阀门           作者：陈方
