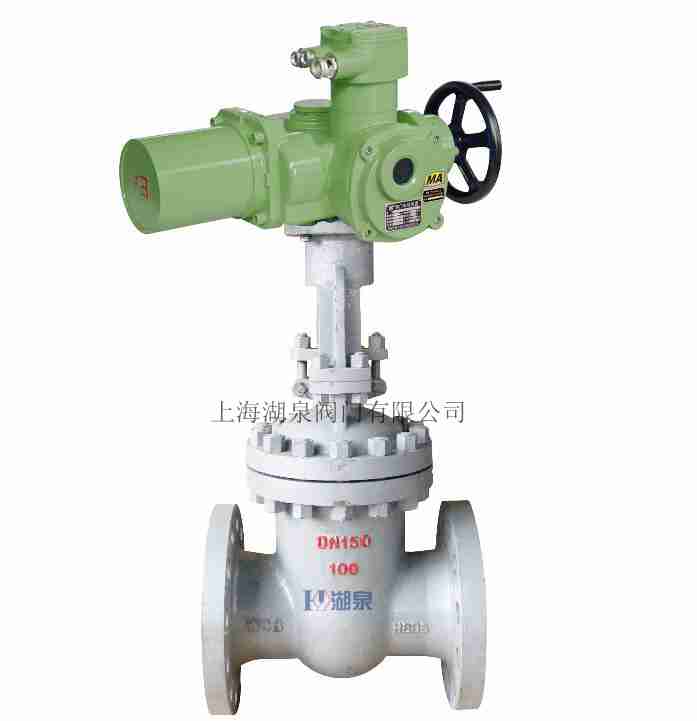

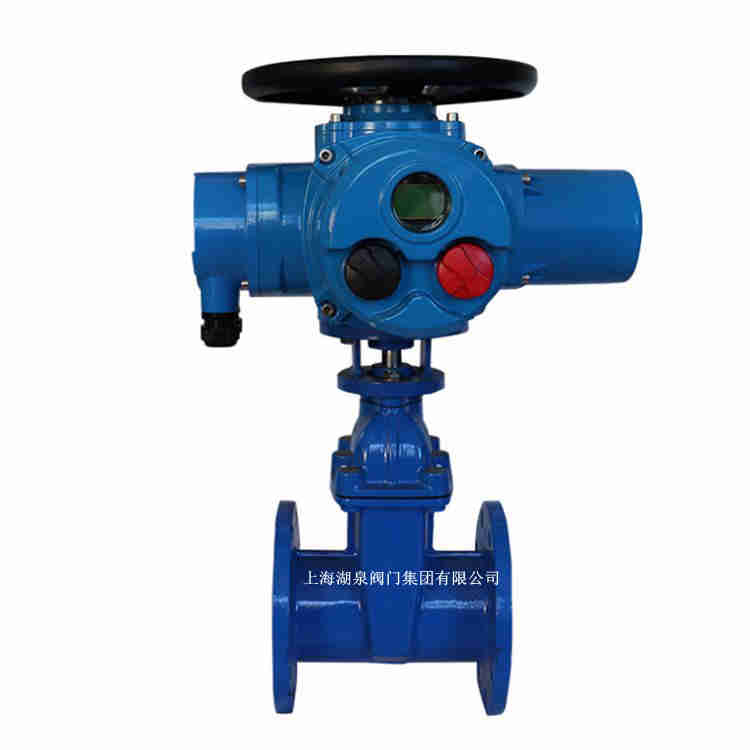

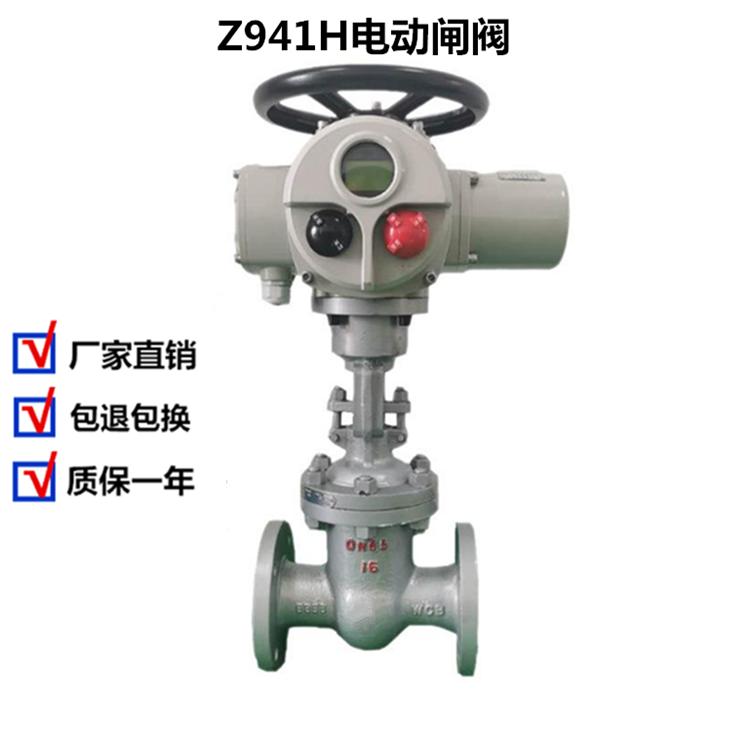

电动闸阀Z941H-16cDN100产品详细说明书

[ 2022-10-10 ]

电动闸阀Z941H-16cDN100产品详细说明书，喜乐彩票系引进设备配套用阀门的专业生产软密封电动闸阀厂家，多年从事进口阀门的国产化工作，并不断吸收*进的阀门技术，在设计、制造和质量控制等方面积累了丰富的经验。电动闸阀产品概述：可根据用户的要求配装各种电动执行机构，实现远距离控制及自动控制。具有灵敏、可靠、安装方便等特点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。

电动闸阀Z941H-16cDN100产品详细说明书主要优点
1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
公称压力：1.0～2.5MPa
工作温度:0～120℃
法兰标准:GB/T17241.6 GB9113
公称通径：50～400mm
适用介质:水、油、气等
试验标准:GB/T13927 API598/6/7

1、设计制造按JB/T3595等标准,可与国产设备配套使用
2、阀门中腔采用压力自紧式密封结构、密封性能好,支管两端为焊接结构。
3、闸板与阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

电动闸阀Z941H-16cDN100产品详细说明书产品引用标准
制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定;
结构长度按E101的规定或按用户提供尺寸;
焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

公称通径DN(in)	主要外形尺寸及连接尺寸(mm)								电动装置型号
公称通径DN(in)	L	D	D1	D2	b	f	z-Φd	H	电动装置型号
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000

电动法兰闸阀外形尺寸(PN25)

公称通径DN(in)	主要外形尺寸及连接尺寸(mm)								电动装置型号
公称通径DN(in)	L	D	D1	D2	b	f	z-Φd	H	电动装置型号
40	200	145	110	85	18	3	4-Φ18	595	ZB15
50	250	160	125	100	20	3	4-Φ18	653	ZB15
65	265	180	145	120	22	3	8-Φ18	665	ZB15
80	280	195	160	135	22	3	8-Φ18	725	ZB15
100	300	230	190	160	24	3	8-Φ23	787	ZB20
125	325	270	220	188	28	3	8-Φ25	902	ZB20
150	350	300	250	218	30	3	8-Φ25	955	ZB20
200	400	360	310	278	34	3	12-Φ25	1105	ZB40
250	425	425	370	332	36	3	12-Φ30	1343	ZB40
300	450	485	430	390	40	4	12-Φ30	1516	ZC60
350	550	550	490	448	44	4	16-Φ30	1678	ZC60
400	600	610	550	505	48	4	16-Φ34	1849	ZC90
450	650	660	600	555	50	4	16-Φ34	1937	ZC90
500	700	730	660	610	52	4	20-Φ34	2234	ZC120
600	800	840	770	718	56	5	20-Φ41	2432	ZC180
700	900	955	875	815	60	5	20-Φ41	2489	ZC250
800	1000	1070	990	930	64	5	24-Φ48	2643	ZC350
