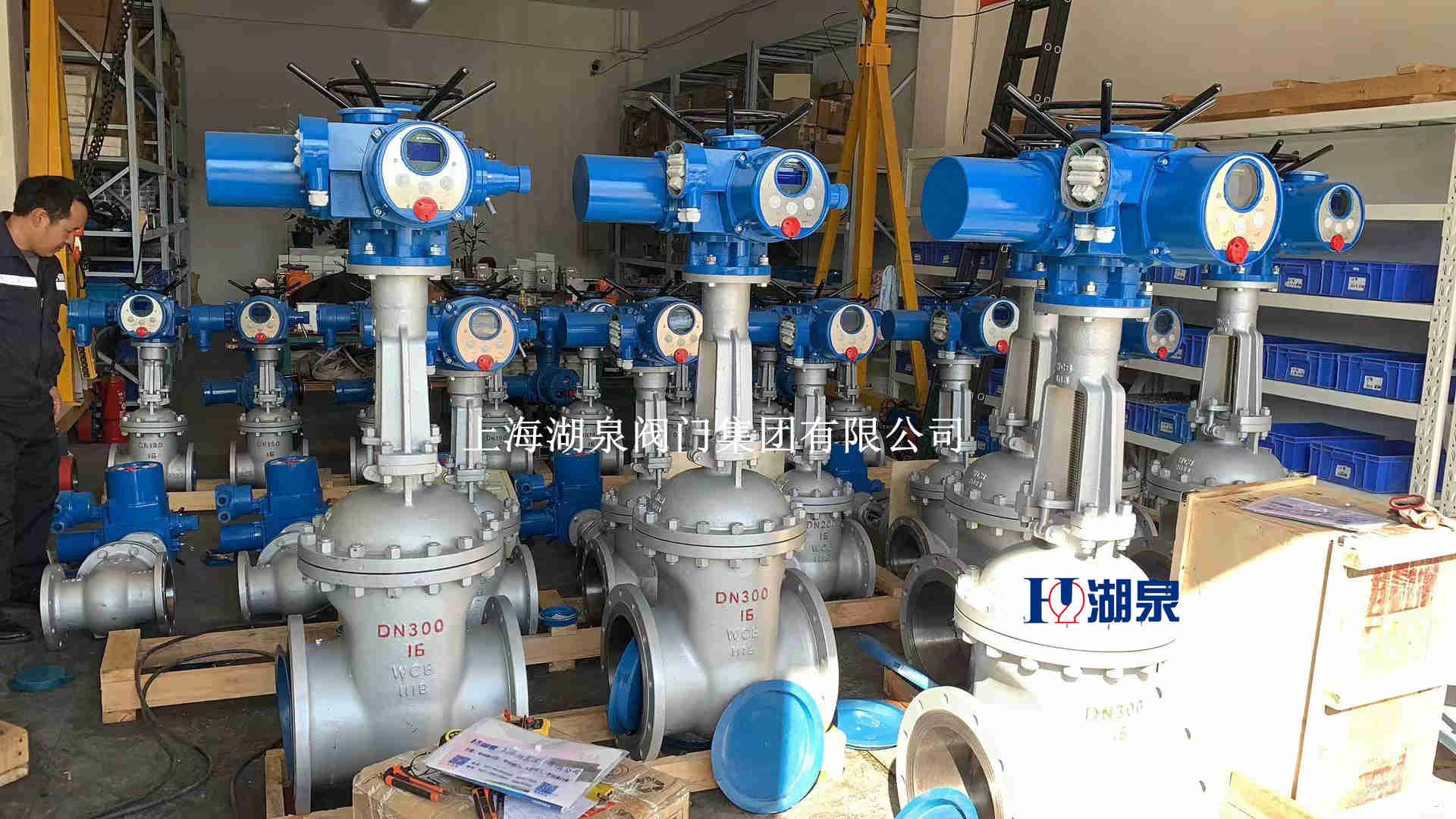

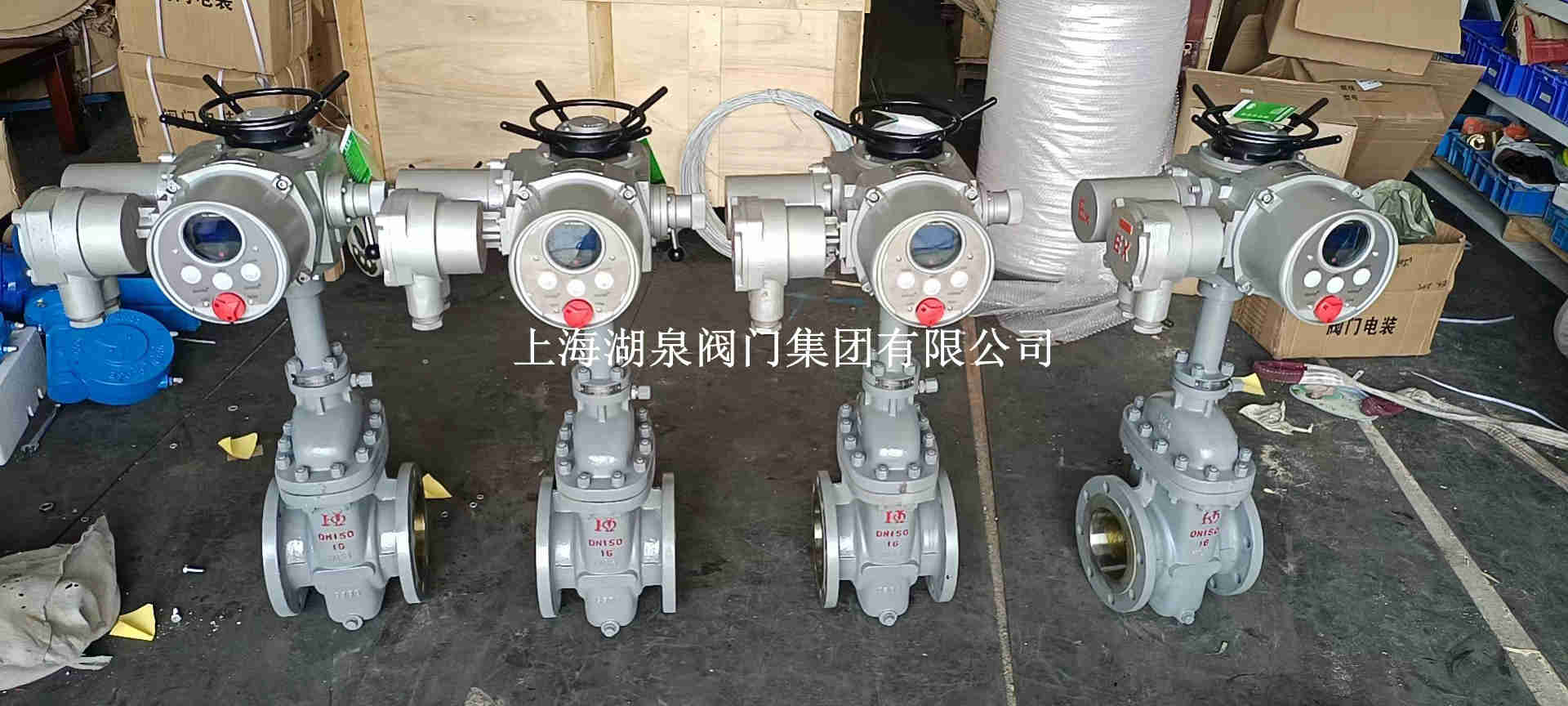

喜乐彩票电动闸阀z941h-64C  DN200产品介绍及使用说明：主要产品广泛应用于水利、建筑、消防、电力、环保、石油、化工、医药等各个领域。为电装公司的主打产品，主要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa, 工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

操作方式有：手动、齿轮传动、电动、气动等。 DN50～600mm应用规范 设计与制造GB/T12234 连接端尺寸结构度GB/T12221 法兰尺寸JB79 检验与试验 JB/T9092 材 料：碳钢 不锈钢 Z941H电动闸阀 结构与特点 1、选材考究符合国内外相关标准，材料的全面质量高。
2、符合国内外标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，硬度高、耐磨、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

 电动闸阀z941h-64C  DN200产品介绍及使用说明技术参数

公称通径DN(in)	主要外形尺寸及连接尺寸(mm)										电动装置
	L	D	D1	D2	D6	b	z-Φd	f	f2	H
Z940、Z941、Z942
50	250	175	135	105	88	26	4-Φ23	3	4	667	ZB15
65	280	200	160	130	110	28	8-Φ23	3	4	685	ZB15
80	310	210	170	140	121	30	8-Φ23	3	4	748	ZB20
100	350	250	200	168	150	32	8-Φ25	3	4.5	845	ZB20
125	400	295	240	202	176	36	8-Φ30	3	4.5	920	ZB20
150	450	340	280	240	204	38	8-Φ34	3	4.5	1009	ZB40
200	550	405	345	300	260	44	12-Φ34	3	4.5	1253	ZC60
250	650	470	400	345	313	48	12-Φ41	3	4.5	1449	ZC60
300	750	530	460	412	361	54	16-Φ41	4	4.5	1867	ZC90
350	850	595	525	475	422	60	16-Φ41	4	5	1913	ZC120
400	950	670	585	525	474	66	16-Φ48	4	5	2017	ZC180
500	1150	800	705	640	576	70	20-Φ54	4	5	2459	ZC250


电动闸阀z941h-64C  DN200产品介绍及使用说明材质

阀体、阀盖	阀板	阀座	阀杆	填料	适用介质	适用温度(≤℃)
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO	ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti	Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸类、碱类	200
ZG00Crl7Nil4M02	316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲铵液、磷酸	200



电动闸阀z941h-64C  DN200产品介绍及使用说明性能参数

公称压力(MPa)	试验压力(MPa)
	壳体	密封(液)	密封(气)	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6


电动闸阀可以有AI反馈信号，可以由DO或AO控制，比较见于大管道和风阀等。
1、开关形式：电动阀的驱动一般是用电机，开或关动作完成需要一定的时间模拟量的，可以做调节。
2、工作性质：电动阀的驱动一般是用电机，比较耐电压冲击。电磁阀是快开和快关的，一般用在小流量和小压力，要求开关频率大的地方电动阀反之。电动阀阀的开度可以控制，状态有开、关、半开半关，可以控制管道中介质的流量而电磁阀达不到这个要求。


型号	公称压力	试验压力		适用温度	适用介质
		强度（水）	密封（水）
Z940/941/40/41 Y-16C H SZ40H-16C	1.6	2.4	1.8	≤425	水、蒸汽、 油品
Z940/941/40/41 Y-25 H SZ40H-25	2.5	3.8	2.8
Z940/941/40/41 Y-40 H SZ40H-40	4.0	6.15	4.51
Z940/941/40/41 Y-64 H SZ40H-64	6.4	9.75	7.15
Z940/941/40/41 Y-100 H SZ40H-100	10.0	14.4	10.56
