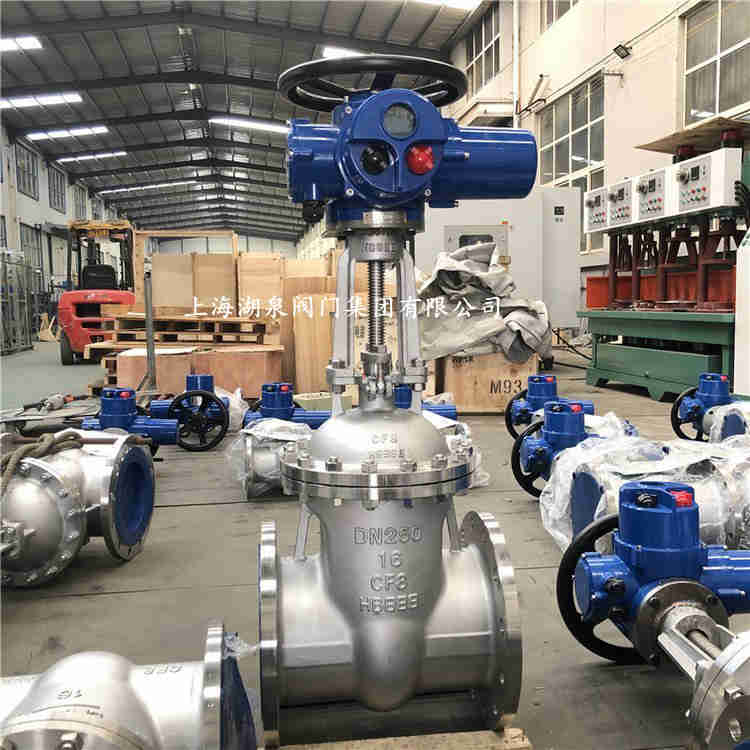

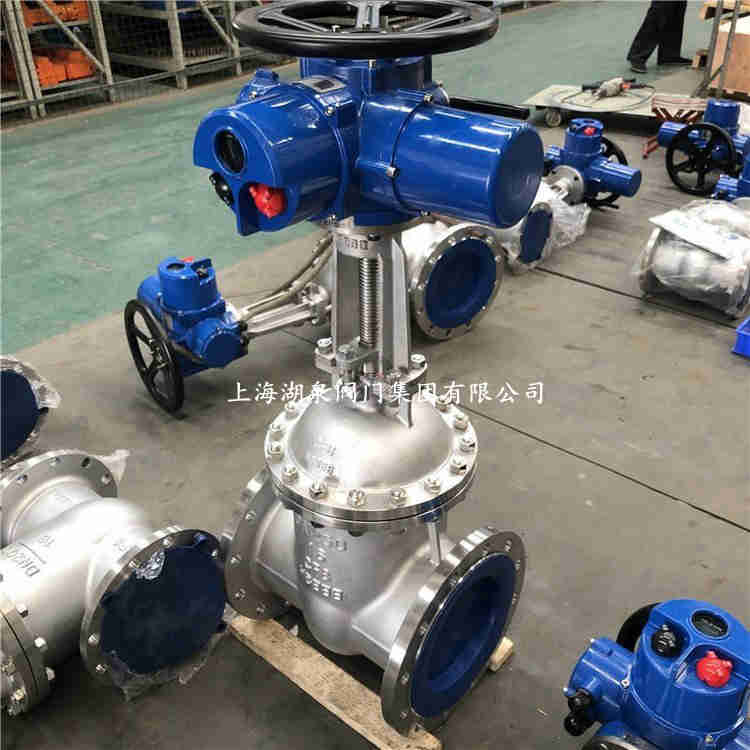

喜乐彩票Z941H-16C电动闸阀,DN300,DN350:主要特点及用途 1、结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。 2、密封面采用不锈钢和硬质合金，使用寿命长。 3、采用柔性石墨填料板、密封、操作轻便灵活。 4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。 5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。


 上海湖泉阀门厂家Z941H-16C电动闸阀,DN300,DN350:设计、制造标准 1．设计制造按GB/T12234-89 2、结构长度按GB/T12221-89 3、法兰连接尺寸按：JB/T79-94 4、阀门检查和试验按GB/T13927-92 Z941H-16C,Z941H-25C,DN80电动铸钢闸阀,DN100电动法兰闸阀 主要性能规范 公称压力(MPa) 试验压力(MPa) 壳体 密封(液) 密封(气) 上密封 1.6 2.4 1.76 0.6 1.76 2.5 3.8 2.75 0.6 2.75 4.0 6.0 4.4 0.6 4.4 6.4 9.6 7.04 0.6 7.04 10.0 15.0 11.0 0.6 11.0 16.0 24.0 17.6 0.6 17.6 Z941H-16C电动闸阀,DN300,DN350 适用范围 壳体材料 适用介质 适用温度（℃） 碳素钢(C型) 水、蒸汽、油品 ≤425 铬镍钛钢(P型) xs类 ≤200 铬镍钼钛钢(R型) 醋酸类 ≤200 铬钼钢(I型) 水、蒸汽、油品 ≤550 Z941H-16C电动闸阀,DN300,DN350 产品 湖泉阀门厂家产品五： 1、价格合理。2、质量稳定。3、规格。4、交货快捷。5、服务周到。 服务宗旨： 提供全套工程阀门解决方案，合理化选型，阀门售前、售中、售后人员跟宗服务。

阀体和阀盖阀体与阀盖多用于法兰连接。阀体内的介质通道大多是圆筒形等截面的，对于较大口径 的闸阀也采用阀座缩口 的，即通道逐渐收缩，通过发阀座后，又逐渐扩大，其优点是：

（1） 使阀的零件尺寸有所减小，重量减轻，从而节省材料。减小了密封面，精加工量减少。

（2） 由于减小了闸板的尺寸，使在闸板上的作用力减小，闸阀的启闭力相应减小。

因通道收缩会增加水的阻力。故在高压蒸汽管道上，一般为了减小阻力，常在关闭件之下连一导向管，以减小阻力及防止介质里的微粒落入阀体中。

闸板

上海湖泉按闸板的形式可分为锲式平行式。

（1） 锲式闸板。锲式闸板其密封面与闸板垂直中心线成一定倾角，倾角的大小取决于介质的温度和通经的大小。一般介质温度越高，通经越大，倾角越大，以防止温度变化时闸板被卡住，无法开启。锲式闸板起密封性比平行式好。可用在高压闸阀上。

 电动闸阀系列其它产品名称寄规格型号参考：闸阀 电动闸阀 法兰闸阀 普通型闸阀 整体型闸阀 调节型闸阀 铸钢闸阀 不锈钢闸阀 防爆闸阀
Z941H-16P DN200  Z941H-16P DN100  Z941H-16P DN80Z941H-10C DN32/ Z941H-10CDN40/ Z941H-10C DN50/ Z941H-10C DN65/ Z941H-10C DN80/ Z941H-10C DN100/ Z941H-10C DN125/ Z941H-10C DN150/ Z941H-10C DN200/ Z941H-10C DN250/ Z941H-10C DN300/ Z941H-10C DN350/ Z941H-10C DN400/ Z941H-10C DN450/ Z941H-10C DN500/ Z941H-10C DN600/ Z941H-10C DN700/ Z941H-10C DN800/ Z941H-10C DN900/ Z941H-10C DN1000
Z941H-16C-DN50,Z941H-16C-DN15,Z941H-16C-DN20,Z941H-16C-DN25,Z941H-16C-DN32,Z941H-16C-DN40,Z941H-16C-DN65,Z941H-16C-DN80,Z941H-16C-DN100,Z941H-16C-DN125,Z941H-16C-DN150,Z941H-16C-DN200,Z941H-16C-DN250,Z941H-16C-DN300,Z941H-16C-DN350,Z941H-16C-DN400,Z941H-16C-DN450,Z941H-16C-DN500,Z941H-16C-DN600,Z941H-16C-DN700,Z941H-16C-DN800,Z941H-16C-DN900,Z941H-16C-DN1000,Z941H-16C-DN1200,Z941H-16C-DN1400,Z941H-16C-DN1600

Z:整体型 T：调节型 N：智能型
防护类型：W表示户外型 B表示隔爆型
输出转速：数字表示，单位r/min(转/分钟)
连接形式：T表示推力型I表示电站型常规型无代号额定扭矩：数字表示，单位kgf.m
湖泉阀门产品形式：多回转电动装置
1：电源：电机为三相交流AC380V，50Hz。控制为二相交流AC220V,50Hz
可选电源：AC220~660V，50.60Hz（订货时需说明） 2：环境温度；-20℃—+60℃ 可选温度-40℃—+70℃
3：相对湿度；不大于95%（25℃时）
4：工作环境；普通型用于无易燃、易爆和强腐蚀介质的场所；隔爆型(ExdIIBT4)使用环境为IIA、IIB级T1-T4组的爆炸性气体混合物
5：防护等级；IP65/67（特殊订货IP68）
6：电机为工作制；额定运行时间10分钟。F级绝缘。
7：防腐涂装：高温烤漆

电动闸阀规格型号参数z941h-16c dn350适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。Z943型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。 闸阀内部结构特点： (1) 轭架套管 – 铝青铜轭架套管配置针形止推轴承，程度减少操作扭矩。 (2) 阀杆 – 螺纹长度直到托架；销钉和点焊；具有稳定性。 (3) 压力密封 – 结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现的阀帽密封。 (4) 阀座环 – 焊接阀座环垂直于流动通道，易于维护。 (5) 执行机构 – 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿作机构。 (6) 轭架 – 装配式轭架通过抗震测试，易于维护和安装执行机构。 (7) 压盖 – 两件式，自调节压盖，避免被弹出。 (8) 整体后座 – 硬面，使用寿命长。 (9) 阀瓣 – 弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。 (10) 整体止动 – 整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座*加稳定**。
