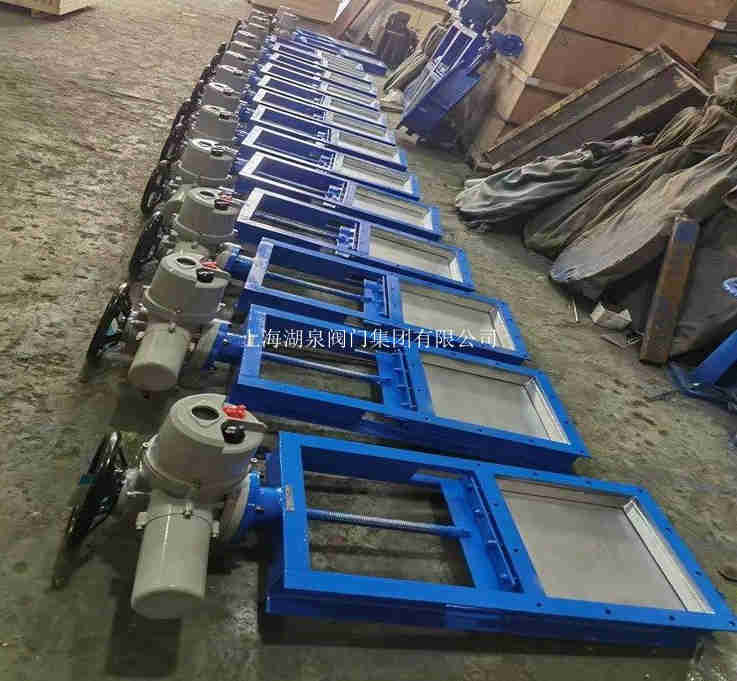

喜乐彩票电动插板阀dn400型号及参数、图片，电动插板阀启闭件是闸板，闸板的运动方向与流体方向相垂直，电动插板阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。原理：闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。本阀采用优质碳素钢焊接结构，强度高，性能好，使用寿命长，丝杆及螺毋采用了软防护罩结构，不受外界粉尘影响。该闸门主要由框架、丝杆螺毋、闸板、装置组成，电机的转动，使丝杆带着丝杆螺毋和闸板作水平方向的往复运动，达到阀门的启闭目 。

公称通径范围：DN50-DN500
公称压力范围：1.0MPa-1.6MPa
材质：铸钢、不锈钢
闸板材质：2Cr13、201、304、316、316L
连接形式：对夹式
阀座密封圈：丁腈橡胶、三元乙丙橡胶、氟橡胶
堆焊2Cr13、、硬质合金
填料密封：石墨盘根，四氟盘根

我公司电动插板阀它具有结构简单、操作方便、密封性好等优点，广泛应用于市政工程给水排水管道中作疏水及调节用。电动插板闸阀是一种利用介质本身能量来驱动的阀门，不需要外加能源就可以实现自动开关动作。因此被广泛地应用于石油、化工以及冶金等行业的生产过程中控制工艺参数的自动化控制系统中。电动插板闸阀的结构形式有楔式（单闸板或双闸板）、平行式（双闸板或三岔管）和平行卧式和斜卧式四种；其连接方式为法兰连接和对夹连接；按密封面配置可分为楔式（单闸极对夹）平形槽面和凹面型两种结构型式。按工作压力等级的不同可划分出不同的压力等级系列：即pn1.0-pn2.5共十四个压力级；公称通径范围dn15-dn1200mm共有30多种规格产品可供选择使用。

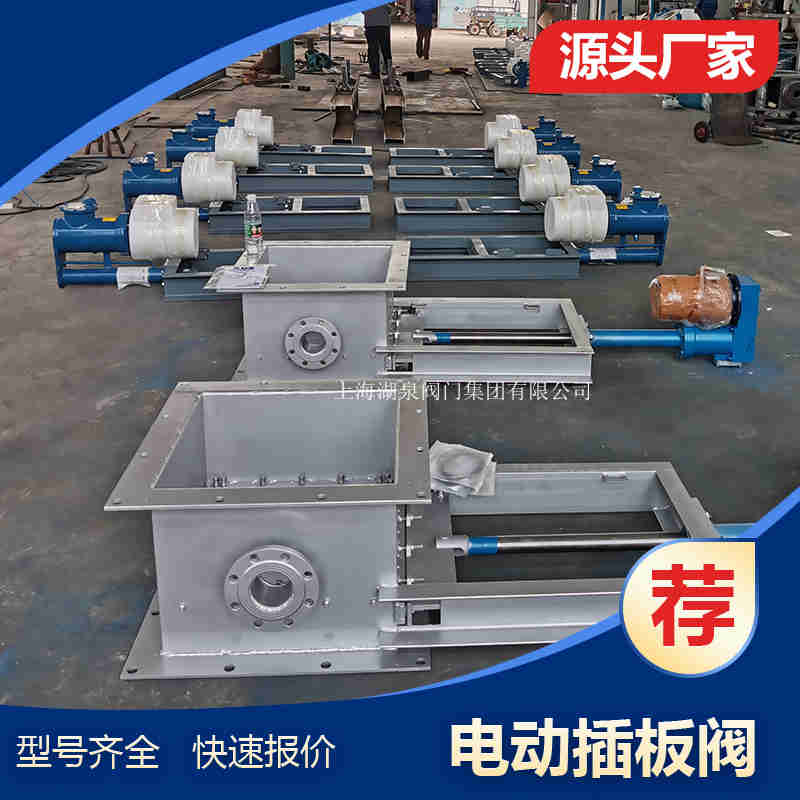

电动插板阀主要由柜架、闸板DDT电动推杆等零件组成。工作时，连杆受电推力作用带动闸板作水平方向的往复运动，达到阀门的启闭目的,本阀门结构简单、重量轻、操作方便，本阀采用优质碳素钢焊接结构，强度高，性能好，使用寿命长，丝杆及螺毋采用了软防护罩结构，不受外界粉尘影响。该闸门主要由框架、丝杆螺毋、闸板、装置组成，电机的转动，使丝杆带着丝杆螺毋和闸板作水平方向的往复运动，达到阀门的启闭目 。

   类别Category        A×A        B×B       C×C      L     H     D0    n-d
 单向
           One-wa     220×200    256×256   296×296   100   820   300   8-φ12
                      250×250    306×306   346×346   100   930   340   8-φ14
                      300×300    356×356   396×396   100   1050  380   8-φ14
                      400×400    456×456   496×496   100   1140  445   12-φ14
                      450×450    510×510   556×556   120   1450  530   12-φ18
                      500×500    560×560   606×606   120   1610  580   16-φ18
双向 Two-way          600×600    660×660   706×706   120   1830  450   16-φ18

类别Category            A×A        B×B      C×C      L     H     D0   n-d
单向
         One-way      220×200   256×256   296×296   100   820   300   8-φ12
                      250×250   306×306   346×346   100   930   340   8-φ14
                      300×300   356×356   396×396   100   1050  380   8-φ14
                      400×400   456×456   496×496   100   1140  445   12-φ14
                      450×450   510×510   556×556   120   1450  530   12-φ18
                      500×500   560×560   606×606   120   1610  580   16-φ18
双向
         Two-way      600×600   660×660   706×706   120   1830  450   16-φ18
