电动闸阀接线安装视频讲解、视频教程

[ 2023-07-21 ]

电动闸阀接线安装视频讲解、视频教程？执行机构接线包括电机接线和阀门接线。在接线时,我们需要将电机的两根电线接入电动闸阀内部的电机接线端口,阀门的两根电线接入电动闸阀内部的阀门接线端口。电动阀门执行器按电源电压一般可分交流(AC110V、AC220V、AC380V),直流(DC24V、DC12V),按控制方式分为有源开关式、无源开关式、电位计型、防爆型、调节型等。有源开关式,普通开关...执行机构接线包括电机接线和阀门接线。在接线时,我们需要将电机的两根电线接入电动闸阀内部的电机接线端口,阀门的两根电线接入电动闸阀内部的阀门接线端口。电动阀接线:开与关控制3根(开1根,关1根,公共端1根),开到位与关到位3根(开到位1根,关到位1根,公共端1根),共计6根线。其中开到位与关到位为无源触点。电动阀门接线方式是根据不同的使用要求以及现场工况不同所分类的,不同功能的电动执行器所采用的接线方式也都是不尽相同。

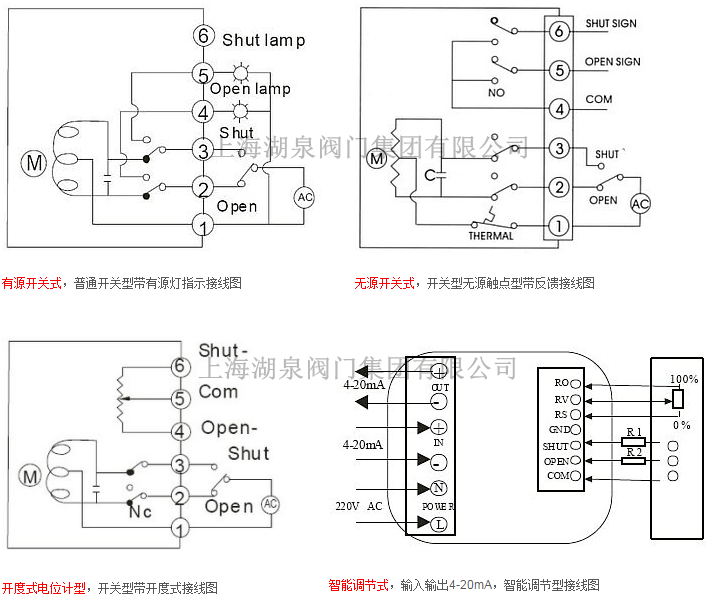

220V和380V电动阀喜乐彩票接线图的区别。不同的电动闸阀接线是不一样的。

从发电厂输送到市里的电力经过变压器后就是三相四线电.你可以发现电杆上并排挂着四根电线,其中有一根是零线,术语叫中性线(N),其余三根线叫火线.两根火线间电压是380V,一根零线(N)与任意一根火线间电压是220V.如果你生活在城市的大楼,你还可以看到三根火线和一根零线被合理的分配到各个单元.如果你住的那单元空调等电器设备特别的多,电力负荷过大,用电压表测量电压明显比其它用电量小的单元楼电压要低些.严重的造成电器不能正常启动和运转。
