手动闸阀型号规格大全及图片图解，手动闸阀型号规格大全：
常见型号：Z41H-16C、Z45X-10/16/25、J11W-10/16/25、Z43H-10/16/25
适用介质：水、蒸汽、油品、酸、碱、水、气等

喜乐彩票 常见手动闸阀型号有：

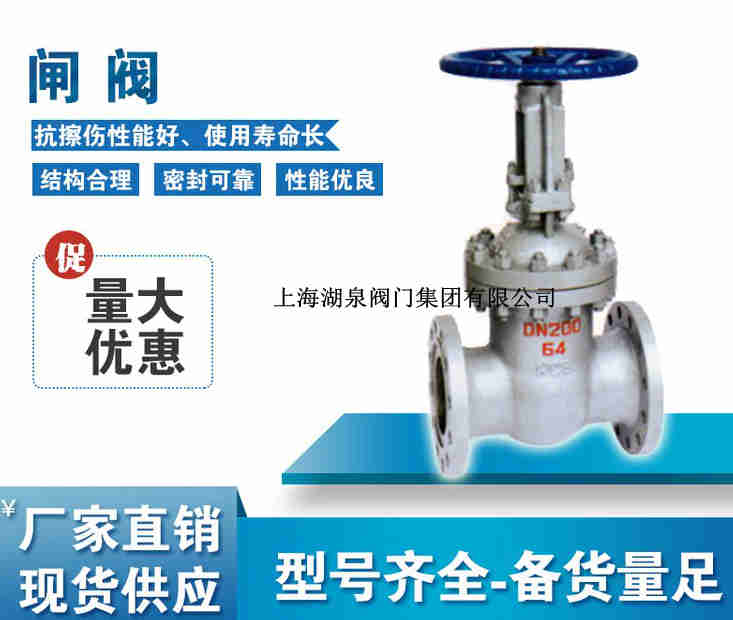

喜乐彩票 铸钢法兰闸阀型号Z41H，Z41Y

不锈钢法兰闸阀型号Z41W

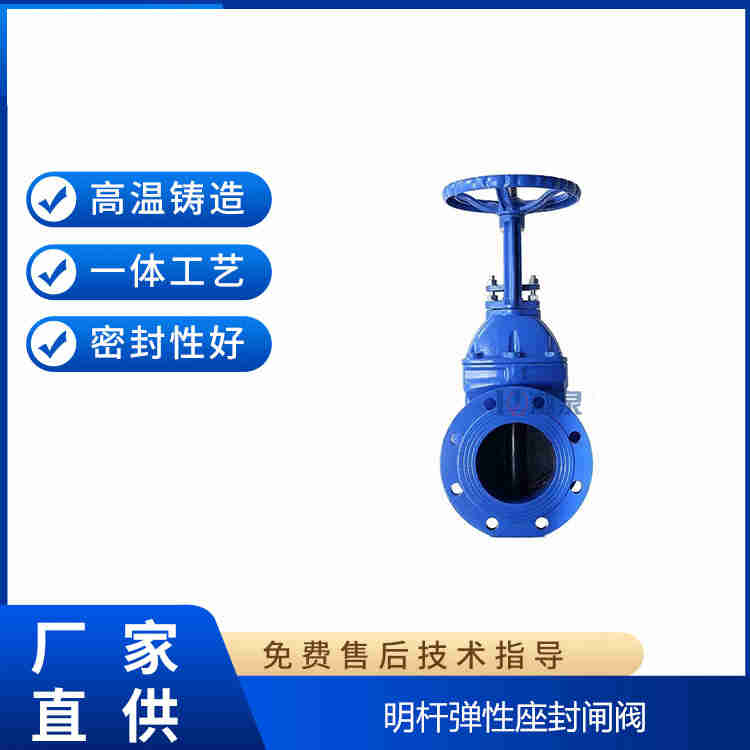

喜乐彩票 球墨铸铁法兰闸阀型号Z45X，Z41X

灰铸铁法兰闸阀型号Z41T ，Z45T

螺纹闸阀型号 Z11T， Z11H， Z11Y ，Z11W

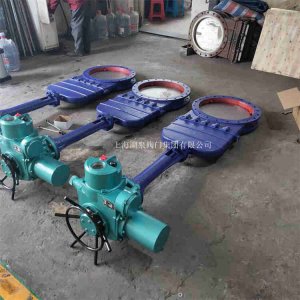

刀闸阀型号Z73W， Z73X ，Z73Y

闸阀型号编制表示方法：
闸阀附加代号：WZ表示波纹管闸阀、DZ低温闸阀、NKZ真空闸阀、PZ刀型闸阀；
闸阀类型表示：Z；
驱动方式表示：手动无代号（根据规定通常省略）、2电液动、3涡轮蜗杆、5-锥齿轮传动、6气动、9-电动；
连接方式表示：4法兰连接，6焊接，7对夹式；结构形式表示：0弹性闸板、1明杆模式单闸板、2-明杆模式双闸板、3-明杆平行式单闸板、4-明杆平行式双闸板、5确杆模式单闸板、6暗杆楔式双闸板、7暗杆平行单闸板、9暗杆平行双闸板；
密封材料材料：W阀体直接加工、T合金、X橡胶、F氟塑料，H-Cr不锈钢，Y硬质合金、M蒙乃尔合金；
压力等级表示：PN1.0-32Mpa，16=1.6MPA表示压力为十六公斤，150LB-1500LB表示美标磅级压力，5-63K表示日级压力；
阀体材料表示：Z-灰铸铁、Q球墨铸铁，T合金，C碳钢、P不锈钢304，R不锈钢316，V铬钼钒钢。

(一)、闸 阀：

闸阀是指启闭体(闸板)由阀杆带动，沿阀座密封面作升降运行的阀门，可接通或截断流体的信道。闸阀流动阻力小，启闭省力，广泛用于各种介质管道的启闭。当闸阀部分开启时，在闸板背后产生涡流，易引起闸板侵蚀和振动，也易损坏阀座的密封面，修理困难。因此，闸阀一般不作节流用。

1、闸阀的结构特点：

闸阀由下阀体、上阀盖、闸板、阀杆、手轮、密封圈等零件组成。

喜乐彩票 （1）闸板：分为楔式刚性单闸板、楔式弹性单闸板、楔式双闸板、双闸板等

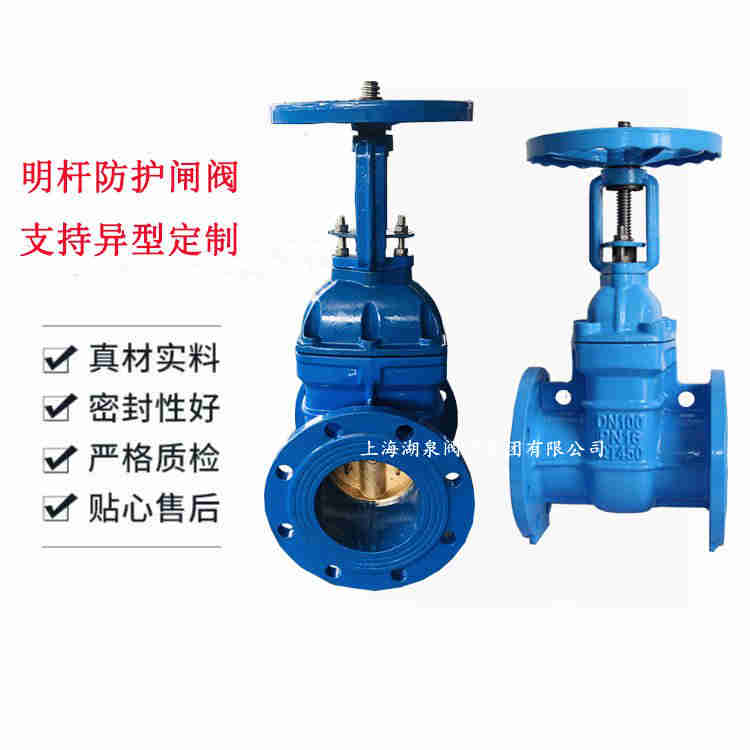

喜乐彩票 （2）阀杆：分明杆和暗杆。明杆是阀杆随闸板开启或关闭而升降；暗杆是阀杆随闸板启闭只是旋转升降，阀杆位置无变化。

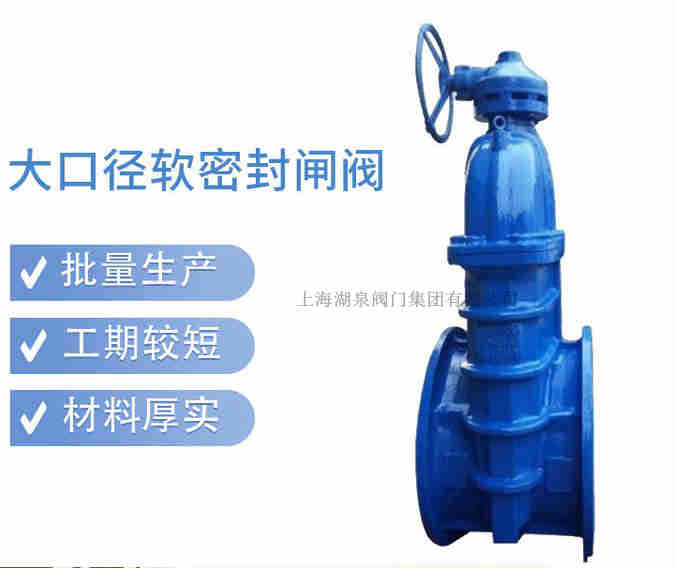

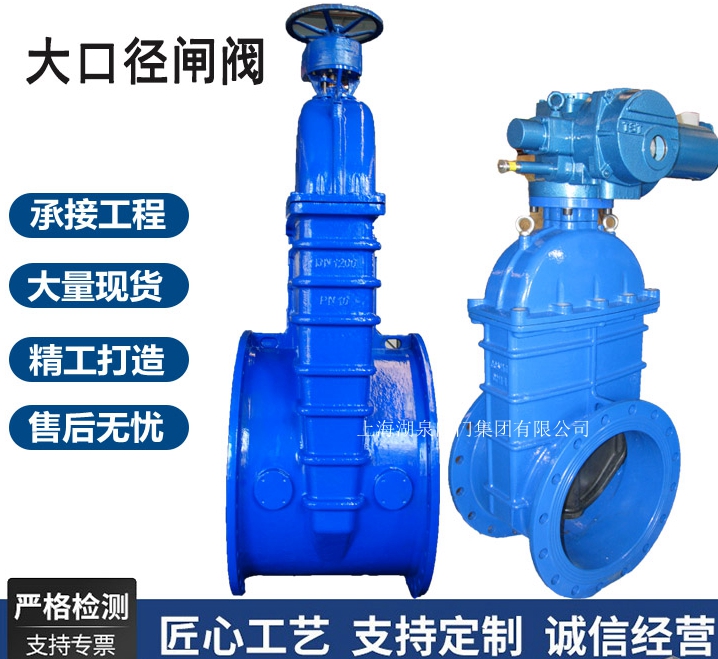

（3）小直径的闸阀一般为手动，大直径的闸阀可为正齿轮传动或电动机传动。

喜乐彩票 2．闸阀的应用范围：

灰铸铁和球铸铁闸阀的参数范围：

公称压力 PN0.1~4.0Mpa；

公称直径 DN50~1800mm；

喜乐彩票 连接形式 法兰连接

钢制闸阀的参数范围：

喜乐彩票 公称压力 PN0.1~4.0Mpa；

喜乐彩票 公称直径 DN50~1800mm；

连接形式 法兰连接

3、注意事项：

1)不宜用以调节介质压力和流量；

2)适用于结焦场合，但弹性闸板和双闸板闸阀不宜应用；

3)大口径或高压闸阀，可安装旁通阀以减小主闸阀启闭力矩；

4)对于密封性能要求很高的场合，阀杆应采用波纹管密封；
