闸阀和截止阀的区别是什么？优缺点是啥
闸阀属于手轮旋转，阀杆做上升运动，而截止阀是上升阀杆式，手轮与阀杆同时做旋转和上升运动；闸阀比截止阀结构相对来说更加复杂，高度尺寸较大，从表面上看闸阀比截止阀更短；闸阀密封性能较高，阀芯与底座封面接触，达到严密不漏；当闸阀的运行压力损失最小，比截止阀的流体流动阻力更小；截止阀在安装时，有下方进入和上方进入。而闸阀的流向进入效果都一样。截止阀和闸阀的区别在于：1、结构不同：截止阀结构为手轮跟着阀杆一起旋转做启闭运动，而闸阀结构是旋转手轮，阀杆做升降运动；2、流量不同：闸阀要求全开或全闭状态，截止阀不需要；3、流动方向要求不同：截止阀有流动方向要求，而闸阀没有进出口端要求；4、密封性不同：闸阀密封效果不如截止阀，阀心脱落也不会像截止阀那样相于当阀站关闭。
截止阀和闸阀有运动方式区别、外形区别、密封性区别。
喜乐彩票 1、运动方式区别：闸阀属于手轮旋转，阀杆做上升运动，而截止阀是上升阀杆式，手轮与阀杆同时做旋转和上升运动。
2、外形区别：闸阀比截止阀结构相对来说更加复杂，高度尺寸较大，从表面上看闸阀比截止阀更短。
3、密封性区别：闸阀密封性能较高，阀芯与底座封面接触，达到严密不漏；当闸阀的运行压力损失最小，比截止阀的流体流动阻力更小。
闸阀：闸阀是转动手轮,使阀杆做升降运动,手轮本身位置不变。

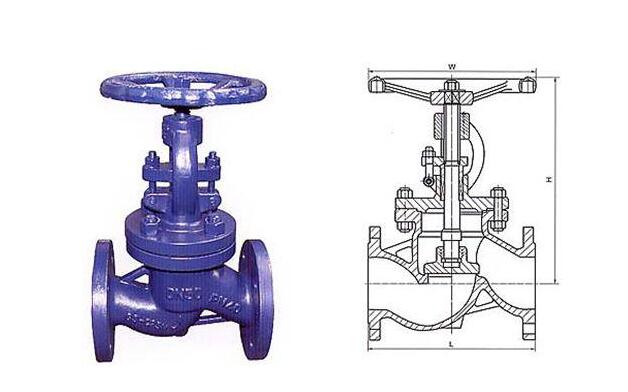

截止阀：截止阀在做开启关闭时,是上升阀杆式的,也就是说转动手轮,手轮会跟着阀杆一起做旋转和升降运动。
喜乐彩票 闸阀：闸阀要求全开或者全关,而截止阀则不需要。截止阀有规定进口和出口方向,闸阀没有进出口方向要求。另外,闸阀只有全开或全关两种状态，闸板启闭的行程很大,启闭时间长。
截止阀：截止阀的阀板运动行程要小得多,并且截止阀的阀板可以在运动中停在某一处 ,做流量调节使用。而闸阀是只能做截断使用,没有其他功能。
闸阀：因为闸阀是只能全开全关的,当其处于全开状态时,整个管路中的流道是直通的,流体介质在流经阀体通道时,没有任何阻挡,流阻几乎为零。
截止阀：而截止阀,介质在流经阀体通道时, 流向是自上而下的,受到阀板的阻力较大。
喜乐彩票 1、结构

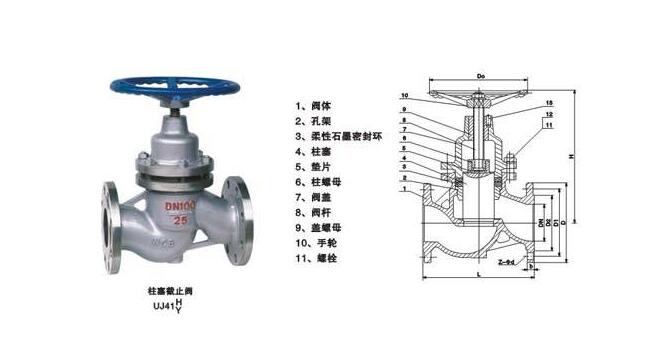

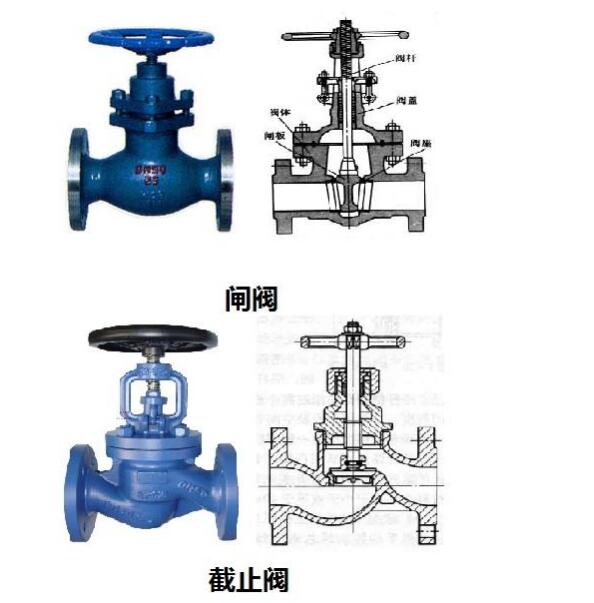

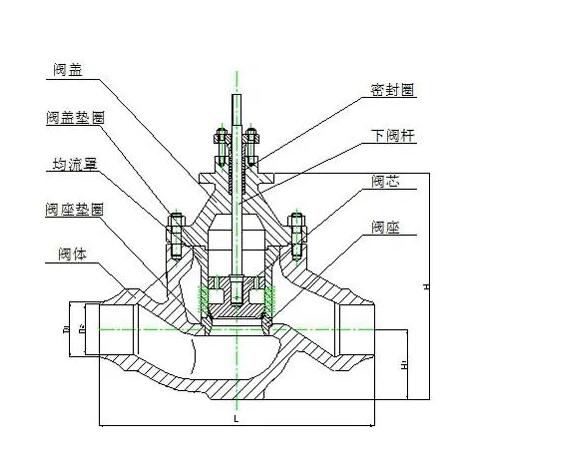

截止阀有球形、锥度和平面的阀芯，向下压到阀座上密封，截止阀的阀瓣是平行于流体的。闸阀阀芯为闸板，向下卡到前后阀座上密封。闸阀的阀瓣为一闸板，且与流体的方向垂直。
2、工作原理
截止阀工作是上升阀杆式，手轮跟着阀杆一起做旋转和上升运动。闸阀工作是手轮旋转，阀杆做上升运动。
喜乐彩票 3、安装方式
喜乐彩票 截止阀安装时介质可以从阀芯的下方和上方进入，而闸阀的流向从下方和上方进入的效果都是一样的。闸阀没有进出口方向要求，截止阀有规定进口和出口。
喜乐彩票 4、对流体的阻力
闸阀对流体的流动阻力比较小，其中普通闸阀的流动阻力系数约为0.08-0.12，开启关闭力小。其介质是可以两个方向流动的。而普通的截止阀的阻力系数约为3.5-4.5。
喜乐彩票 5、流量和功能
喜乐彩票 闸阀要求全开，截止阀不要求全开。截止阀一般用于压力流量控制，闸板阀用于隔离。
喜乐彩票 闸阀流向两个方向效果都一样，安装没有进出口方向的要求，介质可以双向流通。截止阀则需要严格按照阀体箭头标识的方向进行安装，关于截止阀进出口方向还有个明文规定，我国阀门“三化给”规定截止阀的流向一律采用自上而下。

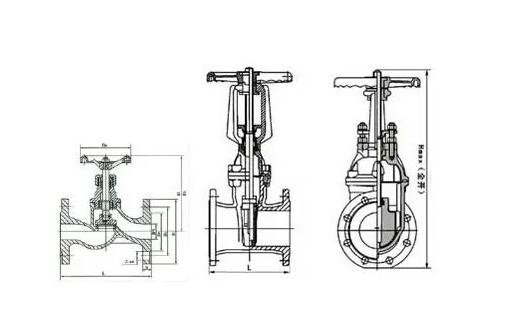

截止阀是低进高出，从外观看有明显的管道不在一相水平线上。闸阀流道在一个水平线上。闸阀的行程比截止阀的要大。
