电动闸阀z941h-16c dn200的产品性能及主要外形连接尺寸

[ 2024-03-06 ]

喜乐彩票电动闸阀Z941H-16C DN200是一种高性能的控制阀门，具有可靠的密封性能和优异的流体控制能力。本文将介绍该产品的主要性能特点以及外形连接尺寸。

首先，电动闸阀Z941H-16C DN200采用了先进的电动执行器，能够快速、准确地实现阀门的开启和关闭操作。该执行器采用无级调节技术，具有较高的定位精度和可靠性。同时，该阀门还配备了防爆电机，有效提高了阀门的安全性能。

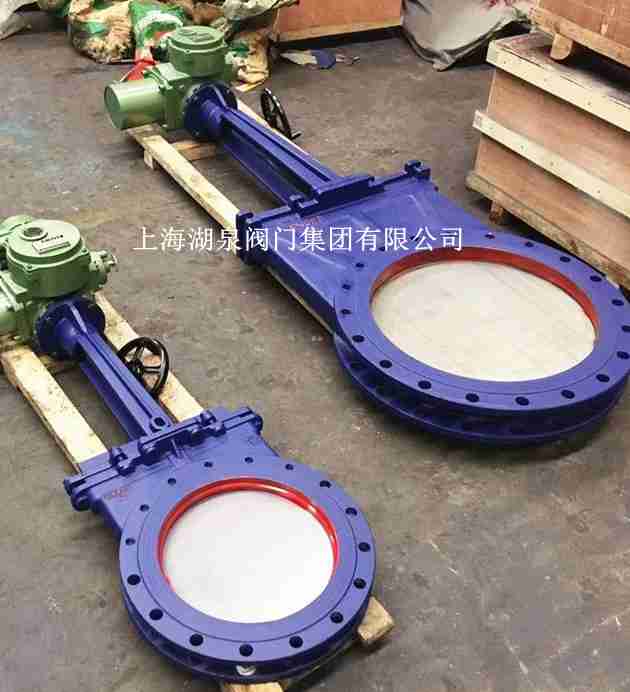

电动阀

其次，该闸阀采用了流线型的流道设计，具有较低的流阻和较大的流量特性。阀体内部经过精密加工，保证了流体在阀门内的畅通性和稳定性。闸板采用优质材料制成，具有良好的耐腐蚀性和耐磨性，能够在恶劣的工况环境下长期稳定运行。

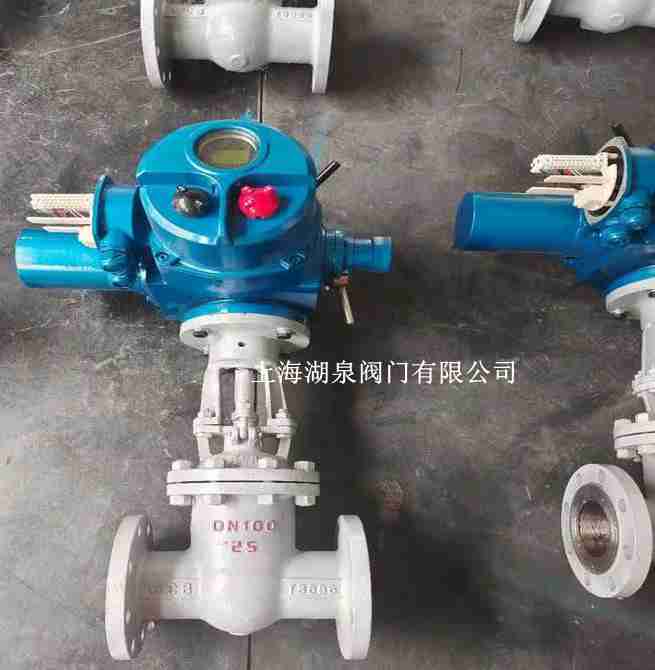

电动闸阀

此外，该闸阀还具备良好的密封性能。阀座采用可调式封座结构，能够根据实际需要进行调节，保证了阀门的密封可靠性。阀杆采用双向静密封设计，有效防止了介质泄漏现象的发生。密封面采用特殊的材料处理，具有较高的耐磨性和耐腐蚀性。

闸阀厂家

关于外形连接尺寸，电动闸阀Z941H-16C DN200的法兰连接尺寸符合国际标准，便于与其他设备进行连接。阀门的尺寸为DN200，适用于中小型管道系统。阀门的外形紧凑，结构合理，可以方便地进行安装和维护。综上所述，电动闸阀Z941H-16C DN200具有良好的产品性能和外形连接尺寸。它在工业自动化控制系统中得到广泛应用，能够满足不同行业的流体控制需求。作为一种可靠的阀门产品，它将为用户提供稳定、安全的工作环境，为生产运营提供良好的保障。

电动闸阀z941h-16c dn200产品参数表

型号	公称压力 (Mpa)	实验压力			工作温度(℃)	适用介质
型号	公称压力 (Mpa)	强度(水)(Mpa)	密封(水)空气	低压密封空气(Mpa)	工作温度(℃)	适用介质
Z94IH-16C Z941W-16P®	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸类
						ACETICACID
						醋酸类
						NITRICACID
Z941W-25P®	2.5	3.8	2.8	0.6	≤200	硝酸类
Z941W-40P®	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z941W-64P®	6.4	9.6	7.0	0.6	≤200	醋酸类

Z941H电动闸阀主要连接及外形尺寸(PN16)

喜乐彩票公称通径DN(in)	主要外形尺寸及连接尺寸(mm)								电动装置型号
喜乐彩票公称通径DN(in)	L	D	D1	D2	b	f	z-Φd	H	电动装置型号
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	喜乐彩票 4-Φ18	653	喜乐彩票 ZB15
65	265	180	145	120	18	3	喜乐彩票 4-Φ18	665	ZB15
80	280	195	160	135	20	3	喜乐彩票 8-Φ18	725	喜乐彩票 ZB15
100	300	215	180	155	20	3	喜乐彩票 8-Φ18	787	喜乐彩票 ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	喜乐彩票 12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	喜乐彩票 1678	ZC45
400	600	580	525	485	36	4	喜乐彩票 16-Φ30	1849	ZC90
450	650	640	585	545	38	4	喜乐彩票 20-Φ30	喜乐彩票 1937	ZC90
500	700	705	650	608	42	4	喜乐彩票 20-Φ34	喜乐彩票 2234	喜乐彩票 ZC120
600	800	840	770	718	46	5	20-Φ41	喜乐彩票 2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	喜乐彩票 ZC250
800	喜乐彩票 1000	喜乐彩票 1020	950	898	50	5	喜乐彩票 24-Φ41	2643	喜乐彩票 ZC350
900	喜乐彩票 1100	喜乐彩票 1125	喜乐彩票 1050	998	52	5	28-Φ41	2945	喜乐彩票 ZC500
1000	喜乐彩票 1200	1255	1170	喜乐彩票 1110	54	5	28-Φ42	3083	ZC500
喜乐彩票 1200	1350	1485	喜乐彩票 1390	喜乐彩票 1325	56	5	喜乐彩票 32-Φ48	喜乐彩票 3382	ZC800
喜乐彩票 1400	1500	喜乐彩票 1685	1590	1525	58	5	喜乐彩票 36-Φ48	3718	ZC1000
