电动闸阀Z941H-16C DN350型号说明及代表什么含义

[ 2024-03-20 ]

电动闸阀Z941H-16C  DN350型号是上海湖泉阀门常用的电动闸阀型号字母分别代表的意思是:

喜乐彩票 Z——代表阀门类别《闸阀》

9——代表驱动装置《电动》

喜乐彩票 4——代表连接方式《法兰》

1——代表结构形式《明杆》

喜乐彩票 H——代表密封堆焊《不锈钢》

喜乐彩票 16——代表公称压力《1.6MPA》

C——代表阀体材质《碳素钢》

DN350——公称通径是350mm

闸阀

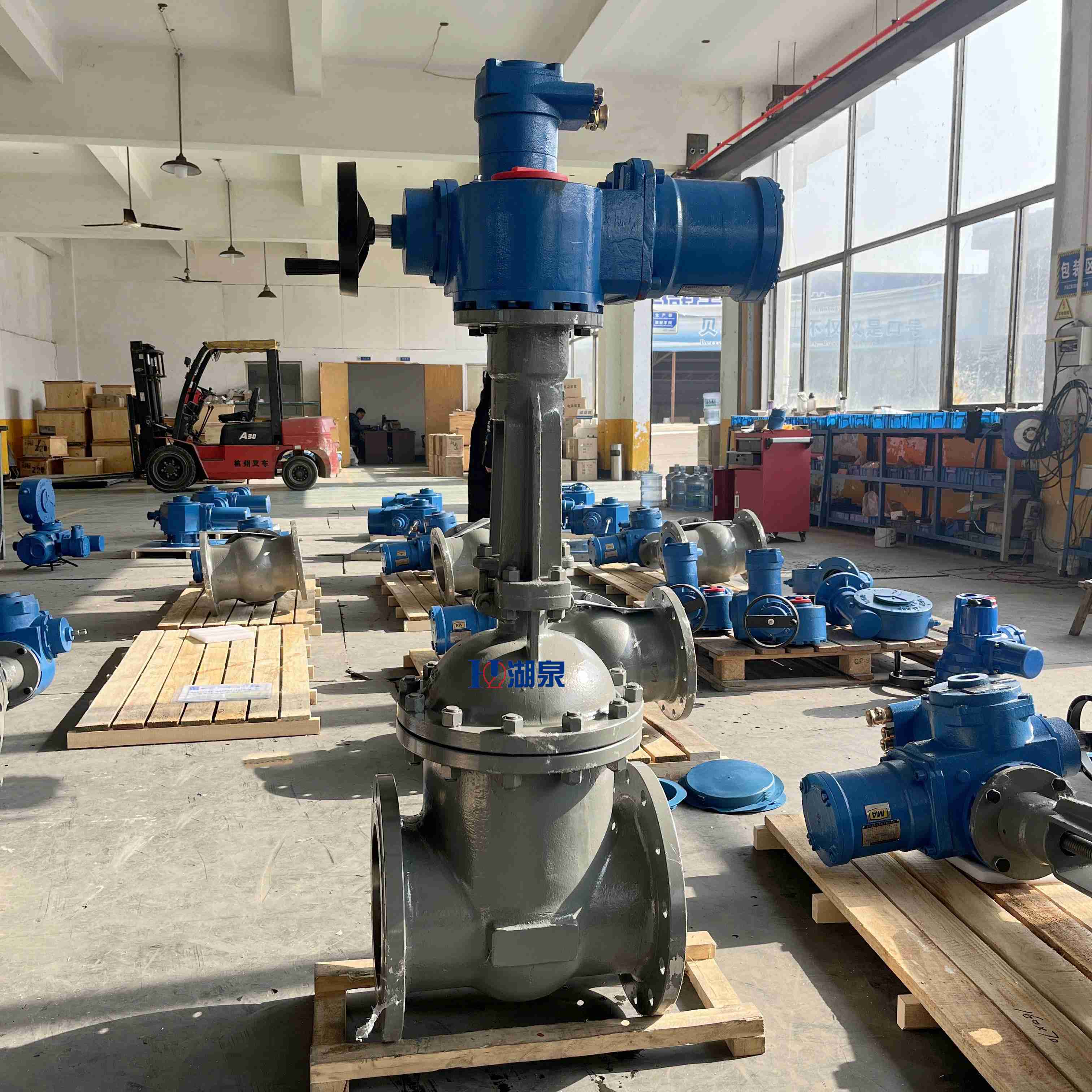

电动闸阀Z941H-16C DN350型号说明

公称通径DN 主要外形尺寸及连接尺寸（mm）
L D D1 D2 b f z-Φd H
40 200 145 110 85 16 3 4-Φ18 595
50 250 160 115 100 16 3 4-Φ18 653
65 265 180 145 120 18 3 4-Φ18 665
80 280 195 160 135 20 3 8-Φ18 725
100 300 215 180 155 20 3 8-Φ18 787
125 325 245 210 185 22 3 8-Φ18 806
150 350 280 240 210 24 3 8-Φ23 955
200 400 335 295 265 26 3 12-Φ23 1105
250 450 405 355 320 30 3 12-Φ25 1343
300 500 460 410 375 30 3 12-Φ25 1516
350 550 520 470 435 34 4 16-Φ25 1678
400 600 580 525 485 36 4 16-Φ30 1849
450 650 640 585 545 38 4 20-Φ30 1937
500 700 705 650 608 42 4 20-Φ34 2234
600 800 840 770 718 46 5 20-Φ41 2432
700 900 910 840 788 48 5 24-Φ41 2489
800 1000 1020 950 898 50 5 24-Φ41 2643
900 1100 1125 1050 998 52 5 28-Φ41 2945
1000 1200 1255 1170 1110 54 5 28-Φ42 3083
1200 1350 1485 1390 1325 56 5 32-Φ48 3382
1400 1500 1685 1590 1525 58 5 36-Φ48 3718


※注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询我司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询我司技术部门索取最新数据。
阀门

Z:整体型 T：调节型 N：智能型

喜乐彩票 防护类型：W表示户外型 B表示隔爆型

输出转速：数字表示，单位r/min(转/分钟)

喜乐彩票 连接形式：T表示推力型I表示电站型常规型无代号额定扭矩：数字表示，单位kgf.m

喜乐彩票 产品形式：多回转电动装置

1：电源：电机为三相交流AC380V，50Hz。控制为二相交流AC220V,50Hz

可选电源：AC220~660V，50.60Hz（订货时需说明） 2：环境温度；-20℃—+60℃ 可选温度-40℃—+70℃

喜乐彩票 3：相对湿度；不大于95%（25℃时）

4：工作环境；普通型用于无易燃、易爆和强腐蚀介质的场所；隔爆型(ExdIIBT4)使用环境为IIA、IIB级T1-T4组的爆炸性气体混合物

5：防护等级；IP65/67（特殊订货IP68）

喜乐彩票 6：电机为工作制；额定运行时间10分钟。F级绝缘。

7：防腐涂装：高温烤漆
阀
