电动闸阀 Z941H-2.5 DN200 不配电动头与现场电动头配合电动头为220V

[ 2024-04-22 ]

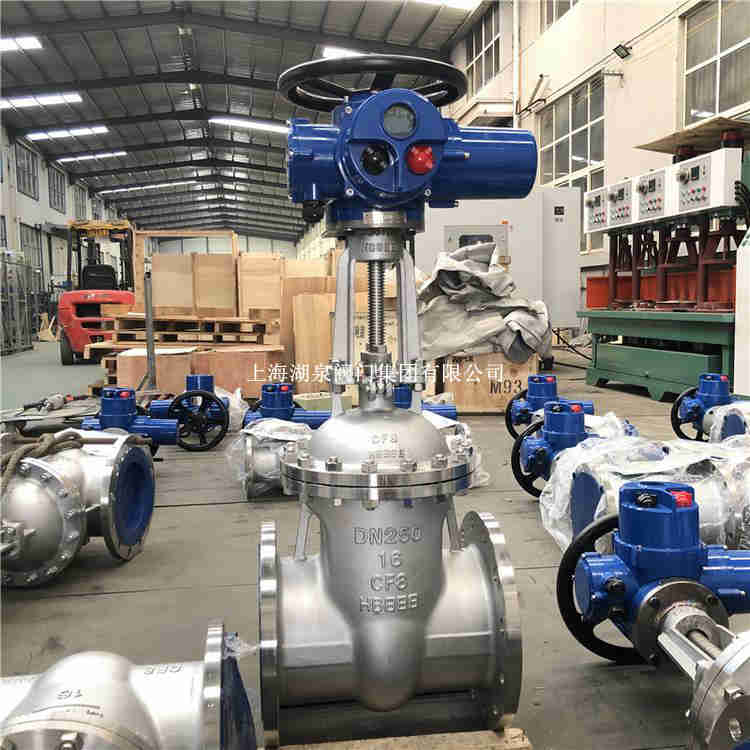

电动闸阀 Z941H-2.5 DN200 不配电动头与现场电动头配合电动头为220V——Z941H-25 DN200双法兰连接高温电动闸阀是在管路中用途比较广的一种阀门，主要起到接通和截断介质的作用。不适用于调节介质的流量，但能根据阀杆升降的高低来判断流量大小(如消防用弹性座封闸阀配有启闭刻度)。闸阀相比较其它阀门，对压力、温度、口径等要求的适用范围要广。

闸阀根据内部结构的不同可分为：楔式单闸板式、弹性闸板式、双闸板式、平行闸板式。

根据阀杆支架的不同又可分为：明杆闸阀和暗杆闸阀。

闸阀厂家

喜乐彩票 1、阀体

阀体形式	直通铸造阀
公称通径	DN50～600mm
公称压力	国标PN1.6～16.0MPa；美标ANSI 150～600LB ；日标JIS 10～30K
喜乐彩票法兰标准	JIS、ANSI、GB、JB、HG等
喜乐彩票连接形式	法兰式、焊接式
喜乐彩票压盖型式	喜乐彩票螺栓压紧式
喜乐彩票密封填料	V型聚四氟乙烯填料、柔性石墨填料等

闸阀电动阀
喜乐彩票 2、阀内件

喜乐彩票阀板形式	垂直板式
流量特性	快开特性

3、执行机构

喜乐彩票执行器型号	DZW系列、DKJ系列、Q系列
喜乐彩票主要技术参数	电源电压：380V/50Hz、220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	喜乐彩票防护等级：IP55(可定制IP67)、隔爆标志：ExdⅡBT4、手操功能：手轮
	喜乐彩票环境温度：-20～+60℃、环境湿度：≤90%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。
电动阀

主要零件材料

1	阀体	HT200、WCB、CF8、CF3、CF8M、CF3M
2	阀板	WCB、CF8、CF3、CF8M、CF3M
3	阀杆	喜乐彩票 2Cr13、304、316、316L
4	垫片	喜乐彩票聚四氟乙烯、金属石墨垫片
5	阀盖	HT200、WCB、CF8、CF3、CF8M、CF3M
6	填料	喜乐彩票柔性石墨、V型聚四氟乙烯填料
7	压盖	HT200、WCB、CF8、CF3、CF8M、CF3M
8	支架	HT200、WCB、CF8、CF3、CF8M、CF3M
9	喜乐彩票电动执行器	喜乐彩票壳体(HT200、WCB)
